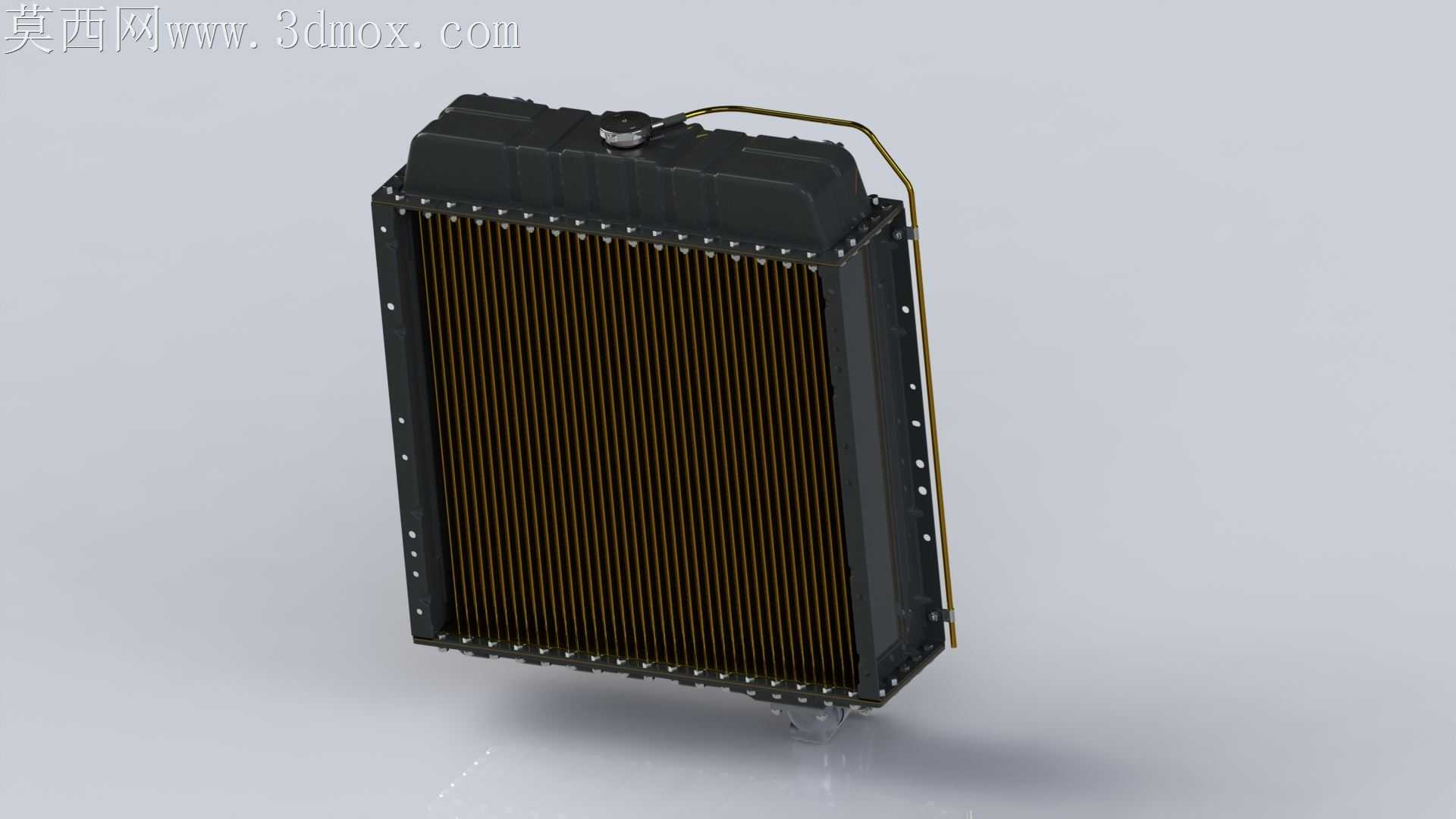

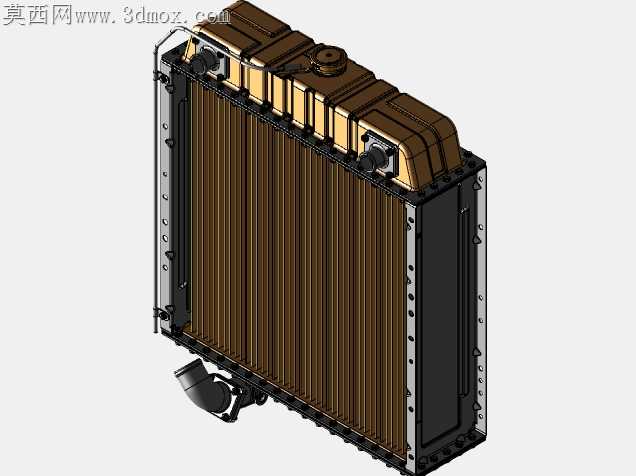

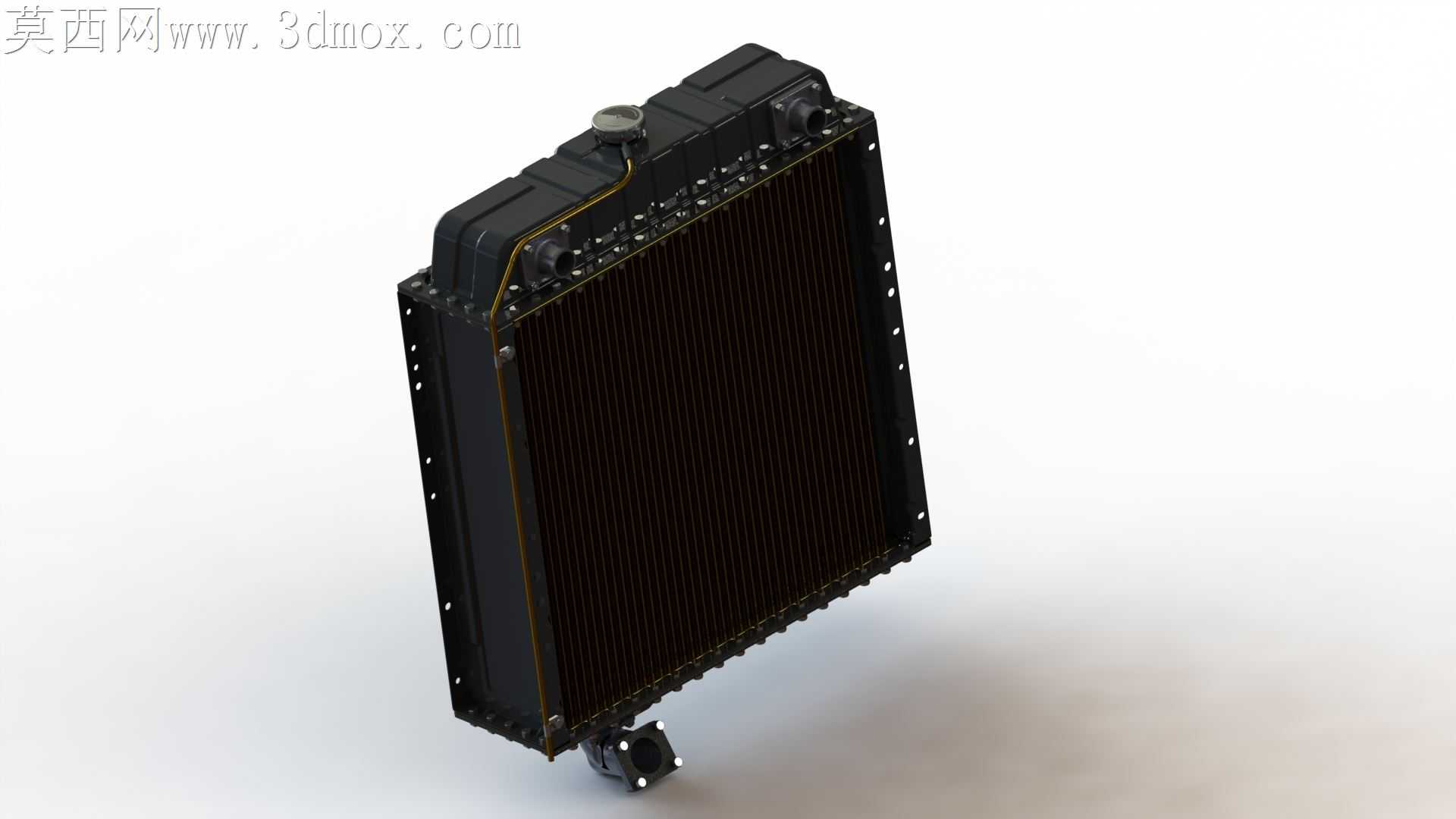

适配苏系农机的铜芯水散热装置

农机常年在高尘、颠簸的田间作业，散热系统最容易出现的失效点，从来不是散热功率不够，而是芯体与边框的连接刚度不足，长期受振后出现焊缝渗漏、散热片倒伏堵风的问题。这款水散热装置在结构设计时，特意把芯体四周的固定铆钉间距做了非等距排布，靠近进出水侧的铆钉间距收窄15%，抵消管路振动带来的交变应力，侧边走管的固定卡箍预留了2mm的轴向窜动间隙，不会因为整机颠簸拉扯铜管出现焊口开裂。散热芯体采用黄铜带轧制成波浪形散热片，每片散热片上冲有0.3mm高的紊流凸点，冷却气流穿过时不会形成稳定层流，能把换热效率提升近12%，同时散热片与散热管的连接采用涨管加浸锡工艺，避免长期冷热交替后出现接触热阻飙升的问题。上水室特意做了内凹的加水口结构，加注冷却液时不会因为整机倾斜出现溢洒，侧边的通气弯管顺着水室轮廓走线，没有突出的直角结构，田间作业时不会被杂草、秸秆勾挂拉扯。芯体与上下水室的连接法兰边压有整圈的密封筋，装配时不用额外打密封胶，靠橡胶密封圈的压缩量就能实现密封，后期维护拆解重装也不会出现密封失效的问题。散热片的片距设定为2.2mm，既不会因为片距过密容易被田间的草屑、尘土堵死通风间隙，也不会因为片距过大浪费散热面积，适配苏系拖拉机、联合收割机的作业环境，不用频繁拆下来清理芯体。上水室的壁厚比常规散热装置加厚0.8mm，田间作业时即使有小土块飞溅撞击，也不会出现水室凹陷变形的问题，侧边的固定安装孔做了翻边强化，螺栓锁紧时不会因为应力集中出现孔位开裂。
