重型车辆折叠式多级登车梯结构

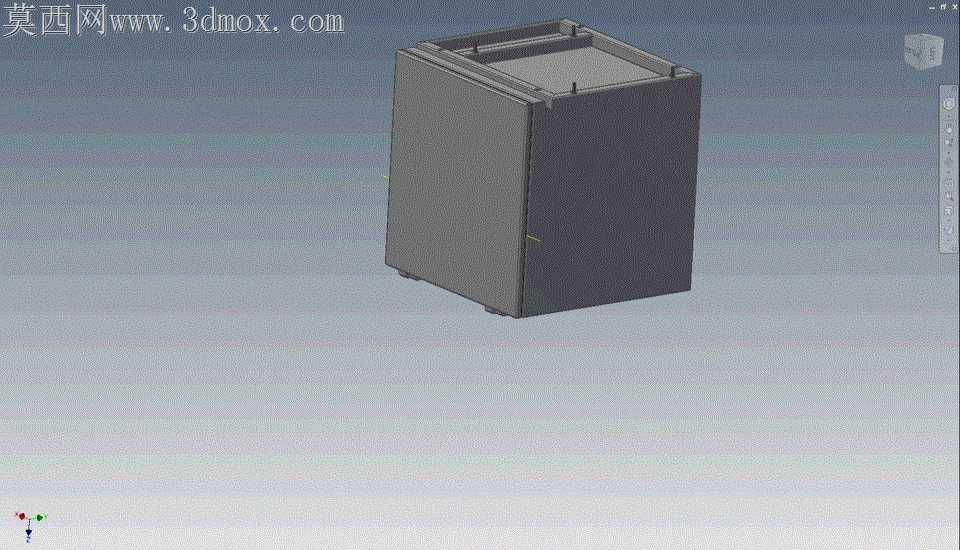

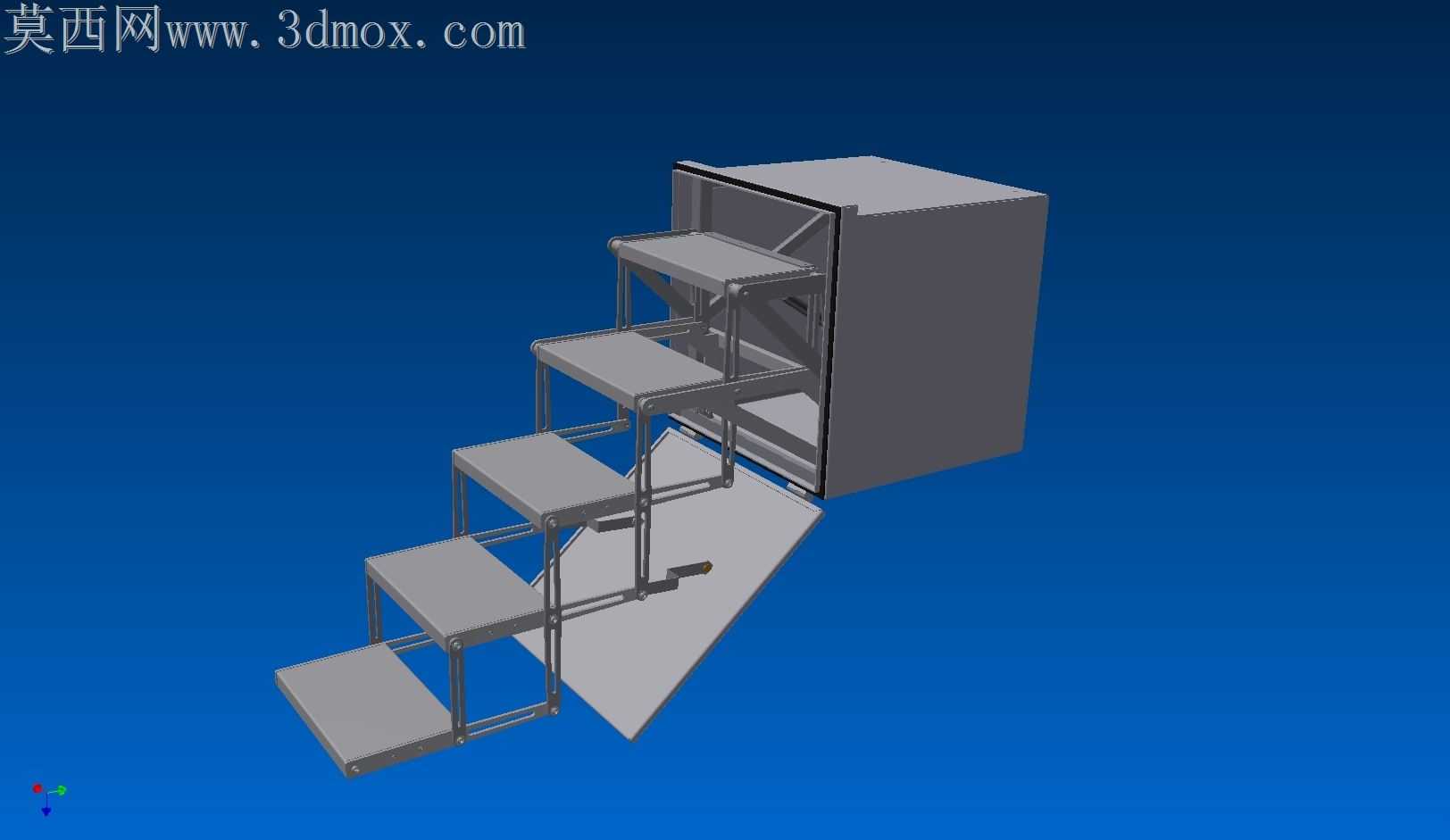

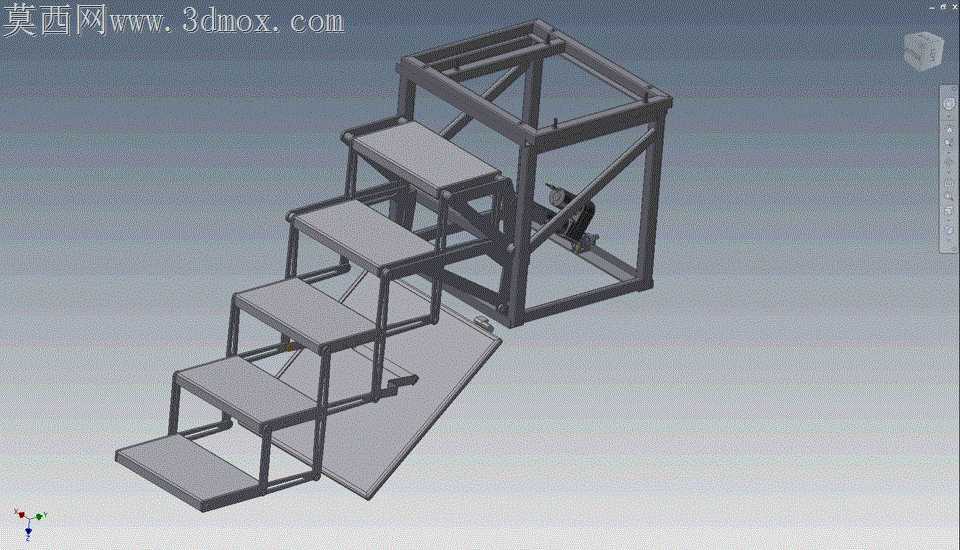

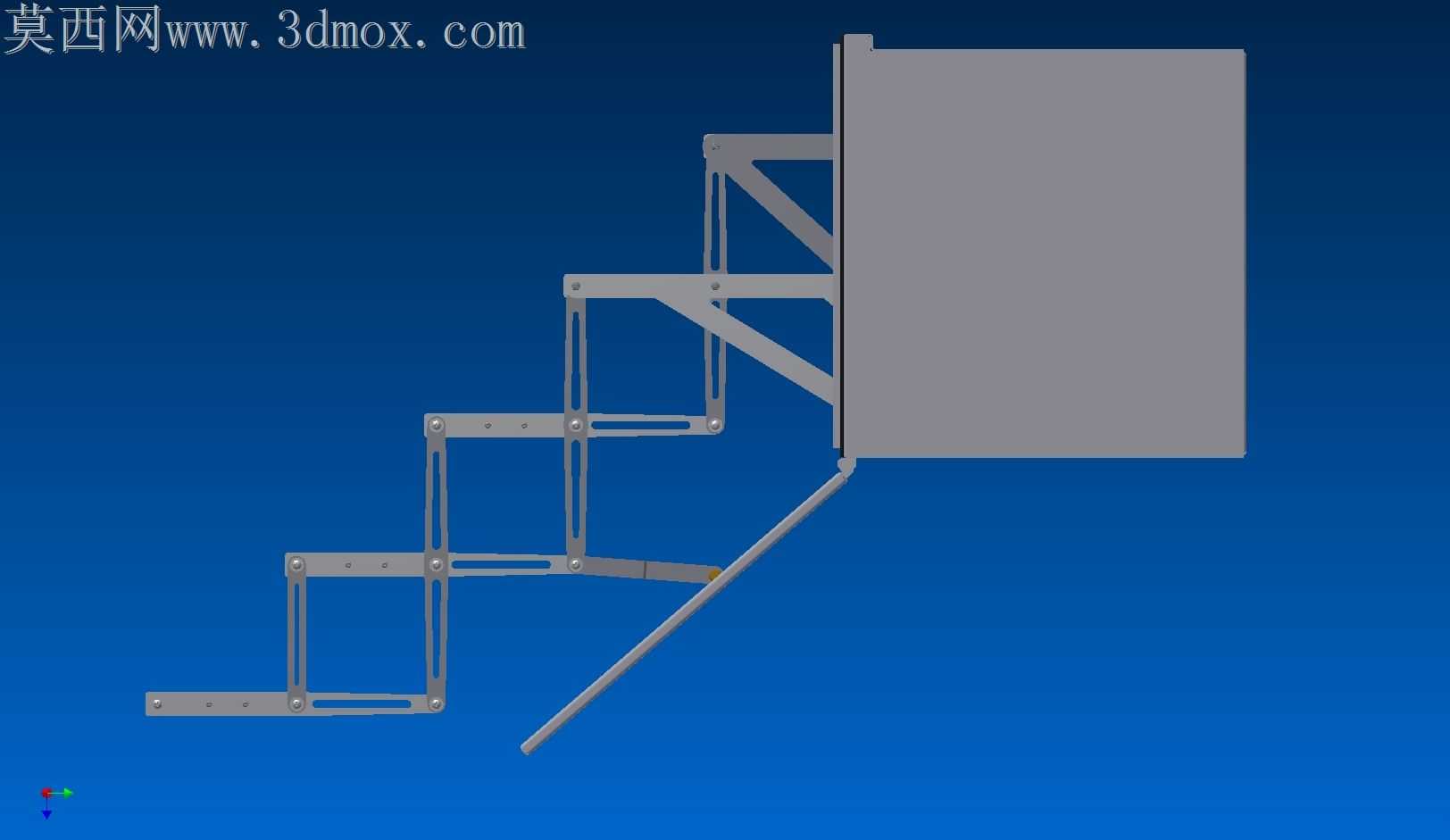

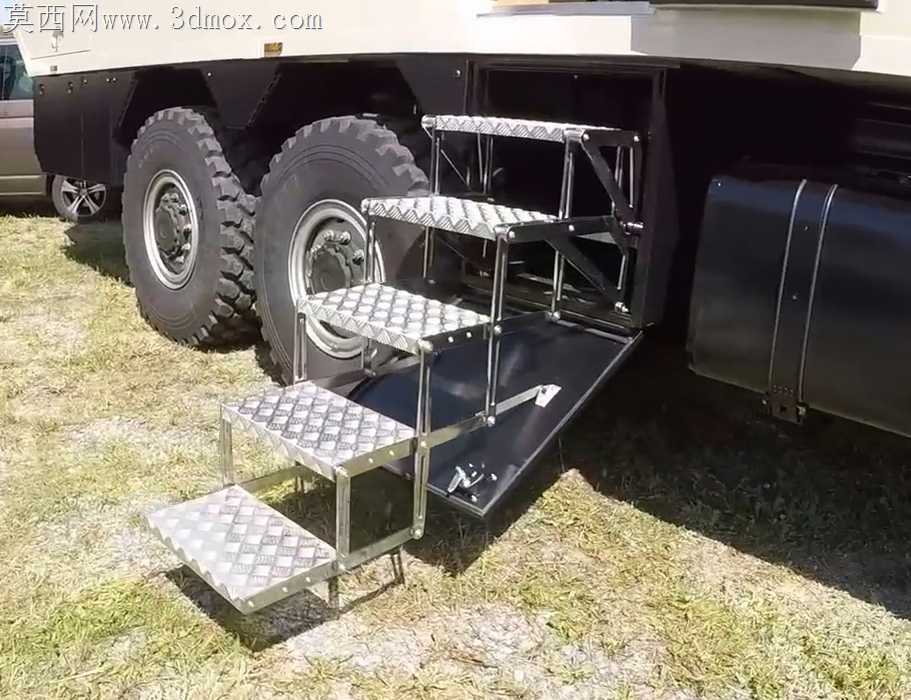

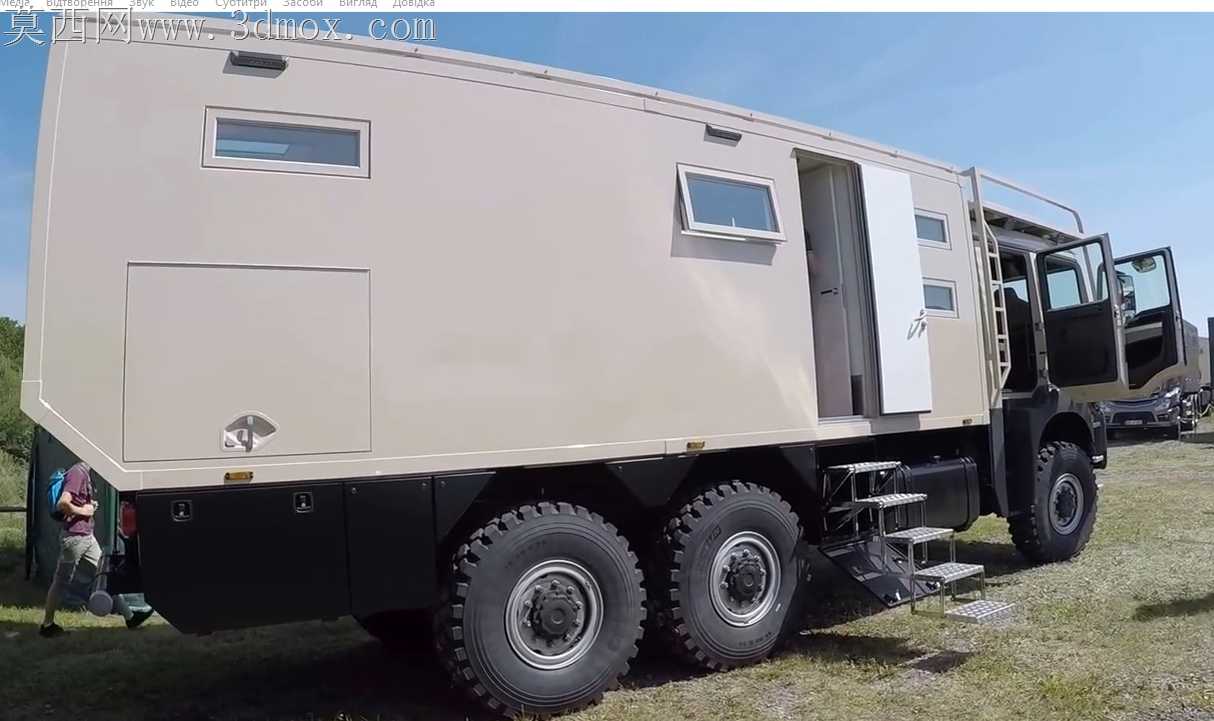

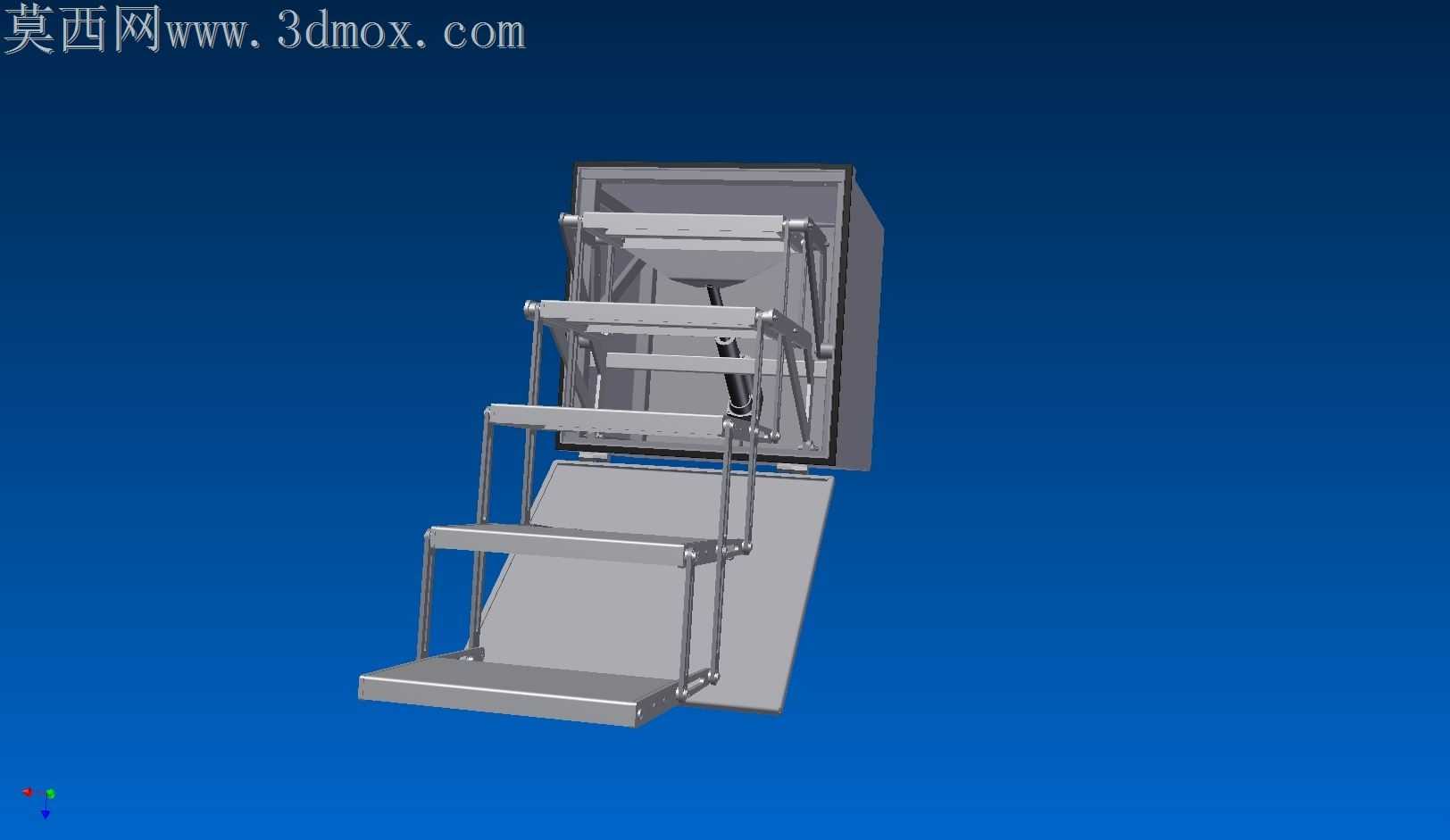

野外作业的重型特种车辆底盘离地间隙普遍超过1.2米，常规固定式登车梯在非铺装路面行驶时极易被凸起的石块、土埂剐蹭变形，甚至出现梯架断裂脱落的隐患，折叠收纳式的梯组结构正是为适配这类复杂工况设计。梯面采用花纹铝板冲压成型，凸起的菱形纹路在沾附泥水、霜雪的场景下仍能提供足够摩擦力，每级踏板的边缘做了15度向下弯折的包边，既可以避免冲压后的锐边割破作业人员的防护手套，也能在踏板承受集中载荷时分散应力，避免长期踩踏出现板面凹陷。四组平行四边形连杆机构藏在梯身两侧的不锈钢方管支架内，铰接点全部采用带防尘密封圈的自润滑铜套，野外扬尘、泥水灌入铰接缝隙的工况下，也不会出现折叠卡滞、锈蚀咬死的问题，每段连杆的长度经过反复匹配，梯组完全展开时每级踏板的高度差控制在22厘米，符合成年人登步的舒适步幅，完全收纳时整组梯身贴紧底盘下方的安装基座，最低点比底盘副梁高出8厘米，不会压缩车辆的通过角。最下端的梯段额外设置了可翻折的接地导板，车辆停放在不平整的草地、泥地时，导板可以贴合地面形成过渡坡面，避免最下一级踏板悬空导致踏空，导板背面焊接的横向加强筋，能承受人员踩踏时的侧向冲击力，不会出现导板弯折变形的问题。梯架与底盘连接的基座采用8.8级高强度螺栓固定，基座与底盘大梁之间垫有5毫米厚的橡胶减震垫，车辆行驶过程中产生的持续震动不会传递到梯架铰接点，避免螺栓长期受交变载荷出现松脱。每级踏板下方都焊接了横向的方管支撑梁，单级踏板可以承受150公斤的集中载荷，满足作业人员携带重型工具登车的承重需求，折叠锁止机构采用弹簧插销结构，车辆行驶过程中插销在弹簧推力下自动卡入锁止孔，不会因为颠簸出现梯组意外滑落的问题，展开时只需拉动外侧的解锁拉环即可逐段放下梯身，操作全程无需额外工具，单人即可在3秒内完成梯组的展开或收纳。梯架所有的焊接位置都做了打磨钝化处理，焊道均匀无虚焊，外露的金属表面做了喷塑防锈处理，适配沿海高盐雾、西北强沙尘的不同作业环境，长期户外使用也不会出现漆面脱落、基材锈蚀的问题。
