动力三角翼ROTAX582发动机安装承载支架

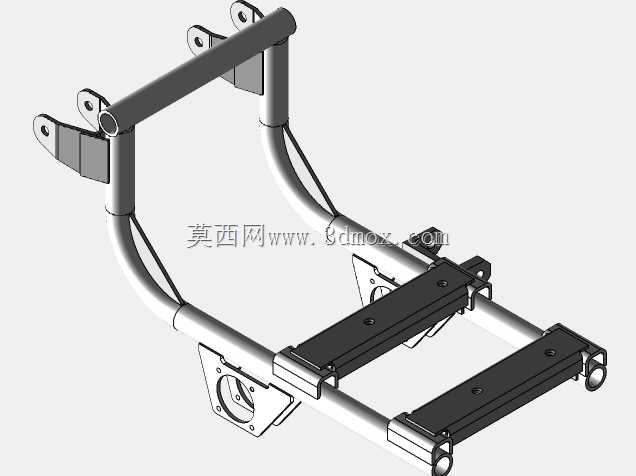

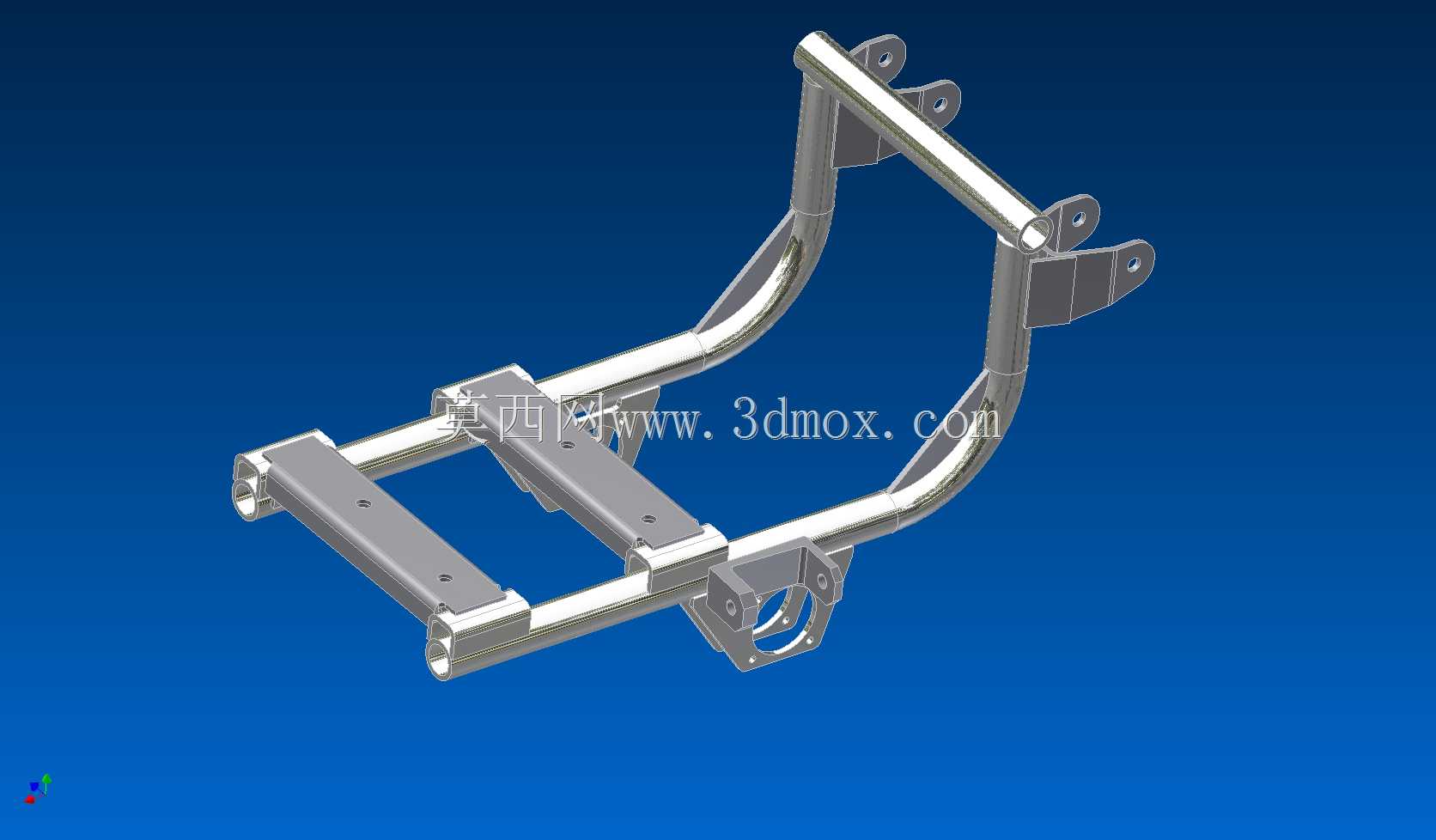

该支架为轻型动力三角翼配套的发动机承载安装构件，主要适配ROTAX582型航空发动机的挂载需求，是动力三角翼动力段的核心承力结构，直接承担发动机自重、运行振动载荷以及飞行过程中的气动附加载荷，其结构可靠性直接关系到动力系统的安装稳定性与飞行安全。从结构设计逻辑来看，整体采用弯管与板式安装座组合的焊接式结构，主体承力框架选用冷拔无缝钢管弯折成型，通过连续焊缝实现各段管材的刚性连接，既保证了整体结构的抗扭、抗弯强度，又能通过管材的中空特性控制整体自重，契合轻型飞行器对结构件重量控制的严苛要求。支架上部设置的两组双耳铰接座，用于与三角翼主悬挂架实现铰接连接，铰接孔位同轴度公差控制在0.1mm以内，保证安装后支架摆动自由度符合设计预期，避免飞行过程中出现卡滞或额外应力集中；下部的平直安装段设置了多组带定位孔的板式安装座，安装座平面铣平处理，平面度公差不大于0.05mm，用于匹配发动机本体、减震胶垫以及附属安装件的固定需求，孔位间距严格匹配ROTAX582发动机的安装孔距，安装时无需额外打孔修配即可实现精准对位。两侧弯管段的弧度经过受力仿真优化，在避让发动机排气管、化油器等外围部件安装空间的同时，将载荷传递路径沿管材轴线方向引导，减少焊缝位置的剪切应力集中；支架前端预留的环形安装法兰，用于固定发动机前端输出端的护罩或传动连接件，法兰端面与发动机输出轴的垂直度公差控制在0.08mm以内，避免传动部件运行时出现偏磨。从安装边界来看，支架整体宽度适配轻型三角翼的机身主梁间距，安装后不会超出机身两侧的气动轮廓，下部安装面与上部铰接点的垂直距离经过匹配计算，保证发动机安装后整机重心处于设计允许的范围内，避免出现重心偏移影响飞行操控性。结构上所有外露的安装孔位均预留了足够的螺栓操作空间，现场装配时可直接使用标准套筒工具完成紧固件安装，无需特殊工装；管材拼接位置均设置了加强筋板，在长期承受发动机高频振动的工况下，可有效避免焊缝疲劳开裂，适配轻型飞行器户外复杂使用场景下的耐久需求。
