商用商铺外置卷帘门结构三维设计

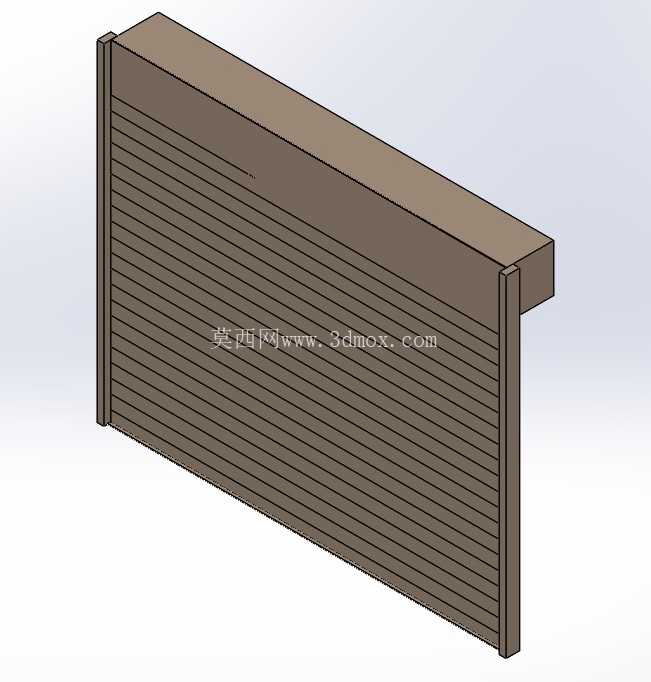

　　日常做沿街商铺、工业厂房外围护结构选型时，卷帘门是绕不开的一类构件，这次建模的这款卷帘门，主要适配临街一层商铺、小型仓储网点、地下车库出入口这类需要大跨度开口、日常开合频次中等的场景，相比平开门、推拉门，它收折后完全收纳在门洞上方的罩壳内，不会占用门洞两侧及室内外的通行空间，对于面宽较大、门口需要预留装卸货或人流通行宽度的点位来说适配性极强。从实际使用逻辑出发，这款卷帘门采用多片等规格金属帘片铰接串联的结构，每片帘片的咬合边做了圆弧卷边处理，相邻帘片之间可以绕铰接轴做小角度转动，完全落下时所有帘片处于同一竖直平面，形成连续的挡护面，向上收卷时帘片顺着导轨弧度逐步弯折，卷绕在顶部的卷轴上，整个运动过程没有突出的运动部件，不会剐蹭过往的人员或货物。

　　设计时首先要卡准安装边界条件，常规适配的门洞净宽范围在3米到6米之间，门洞净高不超过4.5米，帘片整体厚度控制在0.8毫米到1.2毫米的区间，两侧导轨的安装深度需要预留不小于120毫米的空间，顶部卷轴罩壳的竖向安装高度要预留400毫米以上，避免帘片收卷后直径过大突出罩壳，影响外立面整洁度。导轨部分采用C型冷弯型材制作，槽口内部预留了耐磨衬条的安装位，帘片两侧的端头嵌入导轨槽内，运动时衬条直接和帘片侧边接触，既可以降低开合过程的摩擦噪音，也能避免金属硬接触导致的帘片侧边磨损，延长整体使用寿命，同时导轨槽的深度要保证帘片在受到正向风压时不会从槽内脱出，满足沿海多风地区的外围护抗风要求。帘片的表面做了哑光静电喷塑处理，建模时还原了帘片表面的横向加强筋结构，每片帘片上的加强筋沿着帘片长度方向通长设置，既可以提升单片帘片的抗弯刚度，避免大跨度帘片在自重作用下出现中部下挠变形，也能在帘片闭合后形成规整的横向纹理，和商铺外立面的装修风格更容易适配。底部的底梁做了加厚处理，内部可以填充配重材料，保证卷帘门在下落过程中可以依靠自重匀速下行，底梁下沿预留了密封胶条的安装槽，闭合后胶条和地面紧密贴合，阻挡室外灰尘、蚊虫进入室内，同时也能降低雨水倒灌的风险。

　　从结构设计的细节来看，帘片之间的铰接间隙控制在1毫米以内，间隙过小会导致帘片弯折时卡滞，间隙过大则会在闭合后出现透光缝隙，影响安防和密闭性能；卷轴的安装同轴度公差需要控制在2毫米以内，避免收卷过程中帘片出现跑偏、蹭边的问题；两侧导轨的安装平行度公差不超过3毫米每米，保证帘片上下运行时阻力均匀，不会出现卡顿。这款卷帘门的日常操作可以适配手动拉链、电动卷门机两种驱动方式，建模时预留了电机安装的法兰位，不需要额外改动主体结构就可以完成手动到电动的升级，对于后期改造的项目来说适配性很强。

　　在实际项目选型时，需要根据门洞的实际尺寸调整帘片的厚度和卷轴的直径，当门洞宽度超过5米时，需要在帘片中部增加抗风钩结构，和导轨内部的抗风槽配合，提升高风压下的结构稳定性，避免强风天气下帘片被吹脱导轨。建模过程中还原了所有部件的装配关系，包括帘片之间的铰接转轴、导轨和墙体连接的固定孔位、顶部罩壳的拼接结构、底梁的密封结构，所有配合间隙都按照实际工程公差设置，导入装配环境后可以直接模拟卷帘门的开合运动过程，检查运动过程中是否存在部件干涉，也可以直接导出工程图用于生产下料，对于做商铺外立面设计、仓储围护结构设计的工程师来说，可以直接调用这个模型调整尺寸参数，不需要从零开始搭建结构，节省前期方案设计的时间。需要注意的是，安装时导轨的固定点间距不能超过600毫米，每个固定点采用膨胀螺栓和墙体结构可靠连接，顶部卷轴的支架需要固定在建筑结构梁上，不能直接固定在轻质隔墙或者吊顶龙骨上，避免卷帘门运行时出现晃动甚至脱落的安全隐患；帘片表面的喷塑层要避免硬物剐蹭，日常维护时只需要定期清理导轨内的杂物，在铰接部位涂抹少量润滑脂即可，不需要复杂的维保操作。
