塑料件连接用卡扣式按扣结构设计

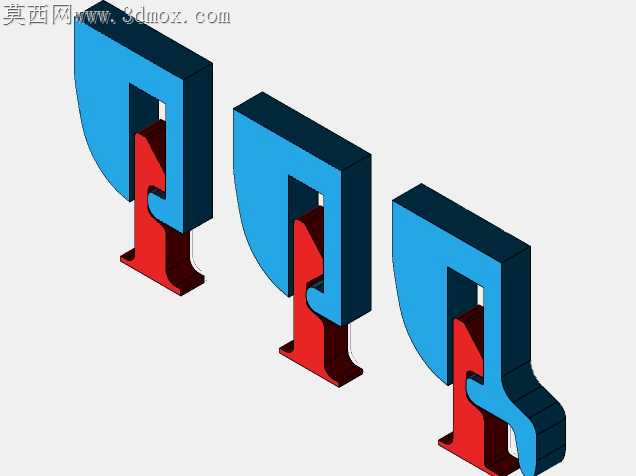

塑料薄壁件装配最容易踩的坑，就是硬卡接结构在反复拆装后出现根部应力发白，甚至直接断裂，尤其是消费类外壳、小型设备护板这类需要频繁开合的部位，卡扣的形变余量和锁合角度直接决定了整套结构的使用寿命。这套按扣结构在轮廓设计上特意做了三段式的弧度过渡，公扣的导入端做了15度的斜切导向，装配时不需要刻意对准孔位，顺着斜面滑入就能自动导正位置，不会因为对位偏差刮花塑料件的表面涂层。公扣根部的加厚圆弧过渡是整个结构最核心的细节，很多新手做卡扣会直接做直角连接，反复掰动的时候应力会全部集中在直角拐点，十次拆装不到就会出现裂纹，这里做的R0.8的内圆弧，能把形变时的应力均匀分散到根部整个连接面，实测用ABS材质注塑的样件，反复拆装两百次以上都不会出现发白断裂的情况。母扣的锁合槽没有做全包裹的设计，侧面留了0.3mm的形变让位间隙，卡扣卡入的时候母扣侧壁能有微小的外张余量，不会因为注塑收缩导致的尺寸公差出现卡接过紧或者松脱的问题，锁合面做了1.2mm的倒扣量，既能保证日常使用时不会因为轻微震动脱开，拆卸时只需要用指甲或者小拨片轻轻撬动就能解锁，不需要借助专用工具。不同壁厚的塑料件适配时，这套卡扣的安装基准面做了0.2mm的沉台设计，装配后卡扣表面和零件外壳完全齐平，不会出现凸起刮手或者凹陷影响外观的问题，公扣和母扣的配合间隙控制在0.1mm，既不会因为间隙过大出现装配后晃动异响，也不会因为间隙过小导致注塑件缩水后装不进去。针对不同材质的适配性，这套结构的卡扣形变段长度做了可调整的冗余设计，用PP这类软质塑料时可以适当缩短形变段长度提升锁合力度，用PC、ABS这类硬质塑料时可以加长形变段增加弹性余量，不需要重新改动整体安装尺寸就能适配不同材质的零件需求。锁合的接触面上做了细微的防滑纹理，长期使用出现轻微磨损后也能保持足够的锁合力，不会因为塑料老化出现松脱的情况。
