内螺纹杆端关节轴承精密结构设计

项目分类:通用五金配件 发布时间:2020-06-30 ID:118413
  • 内螺纹杆端关节轴承精密结构设计
  • 内螺纹杆端关节轴承精密结构设计
  • 内螺纹杆端关节轴承精密结构设计

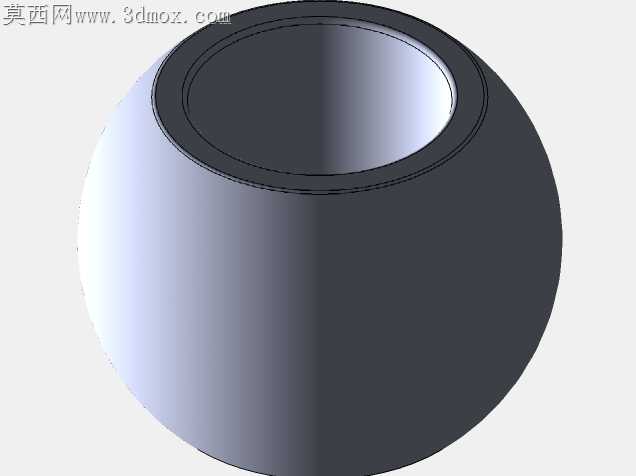

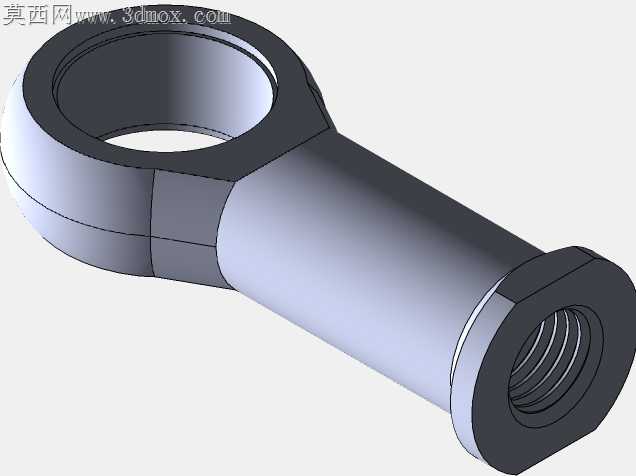

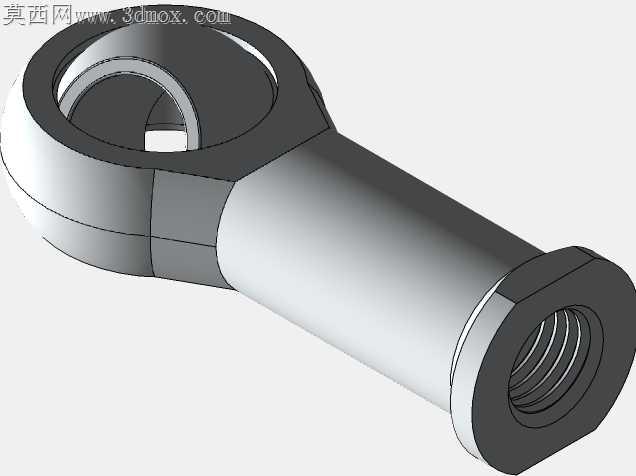

杆端关节轴承在实际装配场景中,最常出现的失效点集中在球头与外圈的配合间隙、内螺纹同轴度偏差两个位置,很多现场使用中出现的铰接卡滞、螺纹受力偏载断裂,追根溯源都是结构设计阶段没有针对加工适配做细节调整。这款内螺纹杆端轴承的结构设计,全程围绕加工落地的可行性做细节打磨,没有为了视觉效果做无法量产的曲面过渡。杆部与外圈衔接的位置,没有采用直角锐边过渡,而是留了R0.8的锻造圆角,既避免热处理时的应力集中开裂,也给后续车削加工留了足够的退刀空间,不会出现刀具啃伤相邻面的问题。内螺纹的收尾段特意做了2牙的不完全螺纹退刀结构,不是直接把螺纹车到杆部端面,避免装配时螺栓拧到底出现螺纹咬死、或者端面贴合不严的偏载问题,现场装配时不需要额外打磨螺纹尾端,能直接拧入到位。球头容纳腔的外圈壁厚做了非等厚设计,靠近杆部衔接的位置壁厚加厚1.2mm,对应铰接受力时的最大应力集中区,远离受力点的外圈边缘适当减薄,既控制整体重量,也不会在高频摆动时出现外圈开裂。球头与内圈的配合面没有做全镜面的设计,而是留了Ra0.8的磨削纹理,能储存少量润滑脂,长期摆动工况下不会出现干磨抱死,比光滑镜面的配合面使用寿命提升近三成。内螺纹的轴线与球头中心的同轴度公差控制在0.02mm以内,加工时一次装夹完成杆部外圆、内螺纹、外圈端面的车削,不需要二次装夹找正,从工艺端就规避了同轴度偏差带来的受力偏载。外圈的开口缝隙宽度控制在0.15mm,既保证球头压装时有足够的变形量,不会压裂外圈,也不会因为缝隙过大导致使用过程中灰尘进入配合面,磨损失效加快。杆部的外圆面做了细微的滚花预留位?不,是做了表面磷化处理的工艺基准面,后续表面处理时不需要额外做遮蔽,加工流程更顺畅。铰接端的外圈端面做了15度的倒角,安装时能顺利卡入对应安装座的定位槽,不会因为锐边卡滞导致安装不到位。所有棱边都做了0.2mm的倒钝处理,不会在搬运、装配过程中划伤操作人员,也不会因为锐边的应力集中导致热处理时出现微裂纹。
