双铰接式重载传动连接构件结构设计

在重载传动链路、工程机械铰接点位、工装夹具联动结构的实际设计场景中，这类双铰接式连接构件的应用覆盖范围极广，从矿山设备的连杆传动组，到自动化产线的摆臂联动节点，再到重型仓储货架的可调支撑结构，都能见到这类构件的身影。不同于单孔固定的刚性连接块，该构件采用两端带同轴铰接孔的一体化结构，中间通过扭转过渡段衔接两个铰接端，能够在两个垂直相交的平面内补偿一定的安装角度偏差，避免刚性连接在设备运行过程中因装配误差、机架形变产生的应力集中问题。

从实际功能特性来看，该构件的两个铰接孔分别对应两个独立的转动副，一端可与固定端的销轴配合实现绕固定轴的周向转动，另一端可与活动端的连杆、摆臂等部件连接，配合中间过渡段的扭转角度设计，能够实现空间内小范围的多自由度摆动，适配设备运行过程中活动端的轨迹偏移需求。在传动场景中，这类构件不承担动力输入输出的扭矩传递，主要作用是作为两个运动部件之间的铰接载体，传递拉压载荷的同时，释放转动自由度，避免运动卡滞。

设计过程中，首先需要明确两端铰接孔的中心距参数，这个尺寸直接决定了构件的安装边界，中心距过小会导致两端配合部件在摆动过程中发生干涉，中心距过大则会增加不必要的结构重量，同时降低构件的整体刚性。铰接孔的内径尺寸需要与适配的销轴直径保持严格的公差配合，通常采用H7/h6的间隙配合，既保证转动过程中无卡滞，又避免间隙过大导致的传动冲击。孔的深度需要与对应铰接端的厚度匹配，保证销轴装入后有足够的接触长度，避免局部压强过大导致的孔壁磨损。

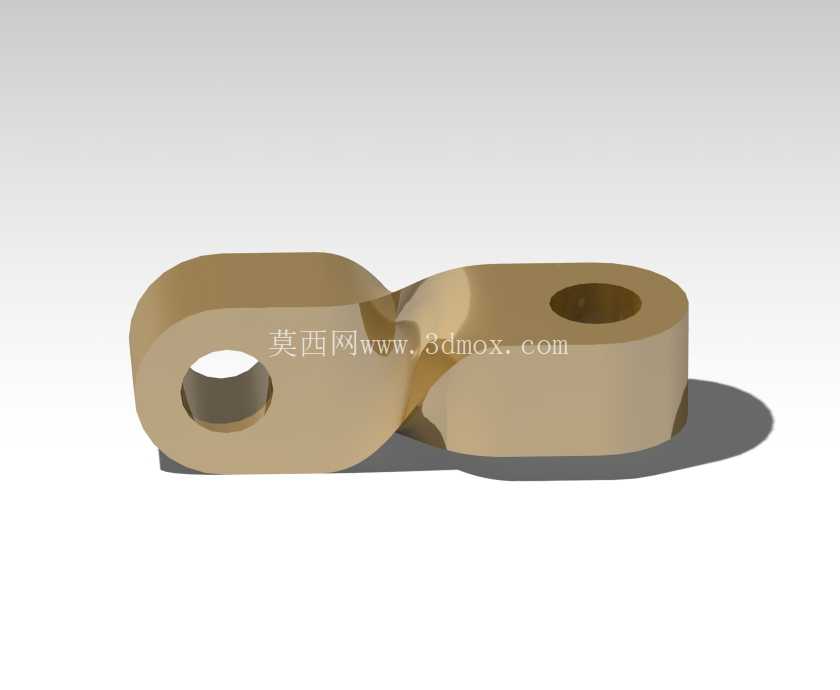

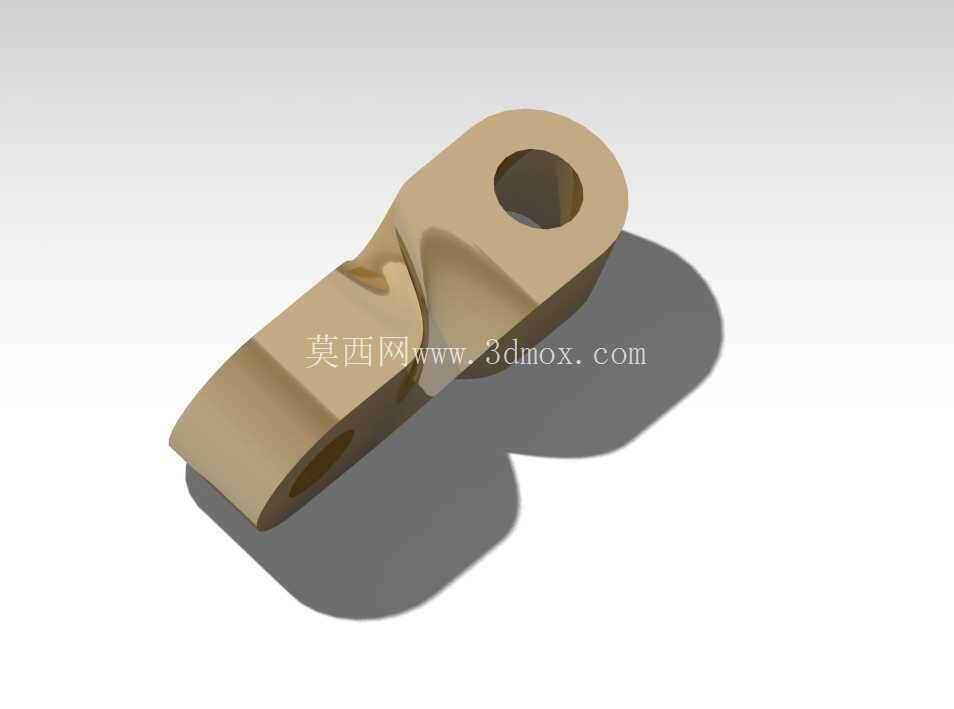

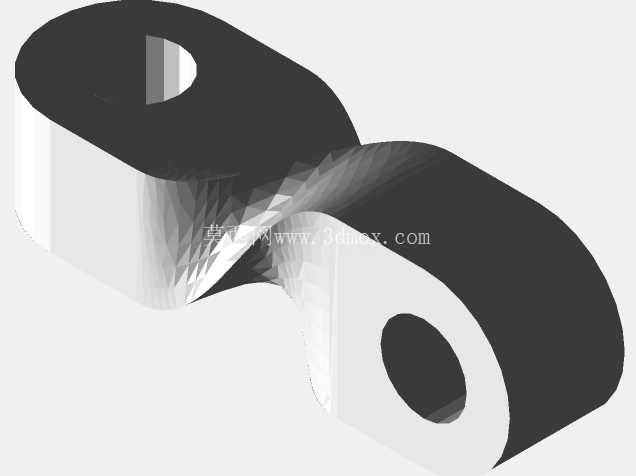

中间过渡段的截面设计是整个构件的核心，不同于等截面的直杆连接，该构件的过渡段采用了平滑的曲面扭转结构，从一端的环形铰接端平滑过渡到另一端的环形铰接端，两个铰接端的孔轴线呈90度垂直布置，这种设计能够让构件在承受拉压载荷时，应力沿过渡曲面均匀分布，避免直角过渡处的应力集中问题。在建模过程中，需要通过曲面放样、曲率连续检查来保证过渡段的曲面顺滑，不能出现曲率突变的棱边，否则在交变载荷作用下，棱边位置极易产生疲劳裂纹，缩短构件的使用寿命。

两端铰接端的外形采用了带圆角的扁环形结构，外轮廓与内孔保持同轴，环形壁厚根据额定拉压载荷计算确定，在保证足够强度的前提下，尽可能减小壁厚来降低构件整体重量。铰接端的端面需要做倒角处理，方便销轴装配时的导入，同时去除加工毛刺，避免装配过程中划伤配合部件的表面。构件的所有棱边都需要做R0.5以上的圆角处理，既可以降低加工过程中的应力集中，也能避免安装维护时的锐边划伤风险。

从安装边界来看，该构件在装配完成后，两个铰接端分别绕各自的销轴转动，需要预留足够的摆动空间，避免构件在极限摆动角度下与周边的机架、其他传动部件发生碰撞。在选型匹配时，除了核对中心距、孔径参数外，还需要计算构件在最大摆角下的外轮廓包络尺寸，确认包络范围内无其他结构干涉。对于重载应用场景，还需要对铰接孔的内壁做表面硬化处理，提高耐磨性能，延长构件的维护周期。

在实际建模过程中，需要先确定两个铰接孔的空间位置关系，绘制两端铰接端的截面草图，再通过引导线控制中间过渡段的扭转角度，生成实体后对所有棱边做圆角处理，最后通过干涉检查、应力仿真来验证结构的合理性。这类构件虽然结构不算复杂，但作为传动链路中的关键连接部件，其尺寸精度、结构强度直接影响整套设备的运行稳定性，设计过程中每一个尺寸参数的确定都需要结合实际应用场景的载荷、运动轨迹来综合考量，不能仅凭经验随意取值。
