阿基米德螺旋螺杆式水力发电轮机结构

阿基米德螺杆水轮机是基于经典螺旋升力原理开发的低水头水能转换设备，和传统冲击式、混流式水轮机不同，这类设备对水头落差要求极低，通常1米到10米的低水头工况就能稳定运行，非常适合山区小型溪流、灌区尾水、河道生态流量段、工业冷却水排水落差这类零散水能资源的回收利用，不需要修建高坝大库，对生态环境的扰动极小，鱼类等水生生物可以顺着螺旋槽道安全通过，不会出现传统水轮机叶片剪切伤害水生生物的问题，是近年小水电生态化改造、分布式微水电项目里应用占比快速提升的机型。

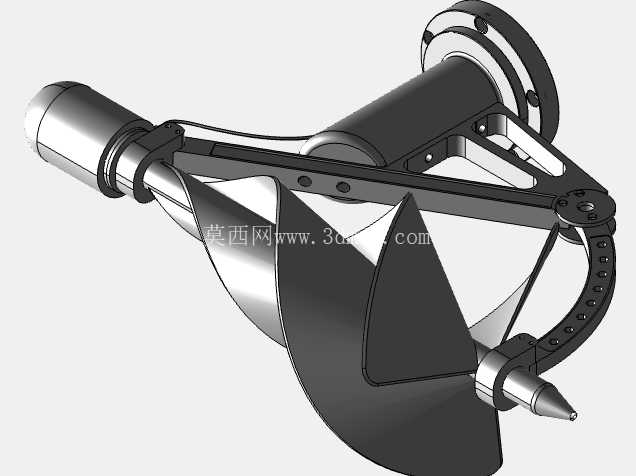

从结构设计逻辑来看，这款螺杆水轮机采用单头大升角螺旋叶片作为核心做功部件，叶片和中心轴一体成型，整体螺旋段的长度和直径比值控制在3.2:1，这个比例是经过多轮流场仿真验证的，既可以保证水流在螺旋槽道内有足够的推力作用行程，又不会因为过长导致轴系挠度超标，增加支撑结构的负载。叶片的型线采用等螺距设计，螺距值取螺杆直径的0.8倍，进水端的叶片头部做了椭球形导水修型，能够减少进水口的紊流和局部水头损失，让来流更平顺地进入螺旋槽道，避免进水端出现空蚀。

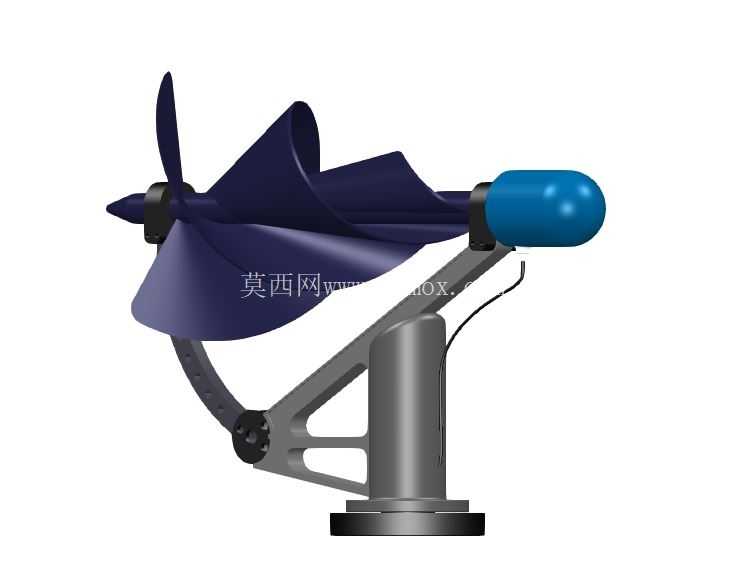

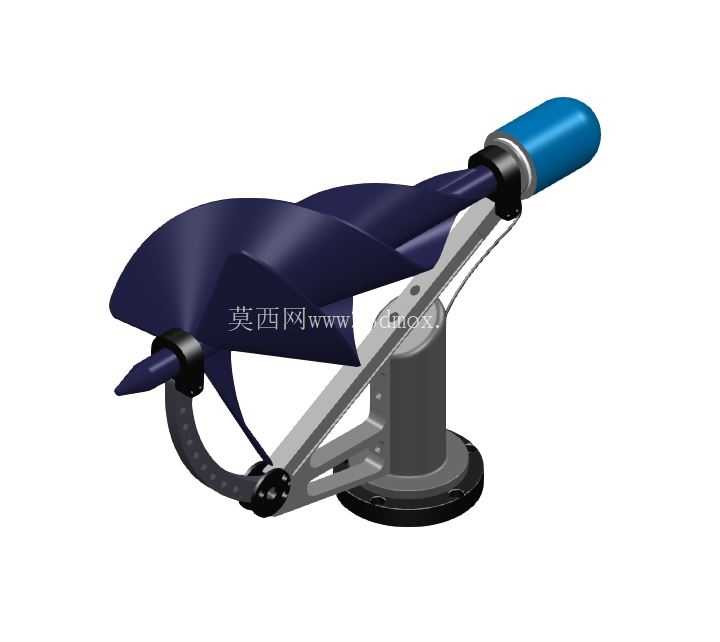

支撑结构采用单悬臂铰接式支架，支架主体是箱型截面的焊接钢结构，和底部圆形安装法兰通过螺栓连接，安装法兰上均匀布置8个M20的安装螺栓孔，法兰直径为螺杆直径的1.4倍，安装时需要保证法兰平面的水平度误差不超过0.5mm/m，避免轴系倾斜导致运行时出现偏磨。支架和螺杆轴的连接端采用调心滚子轴承配合密封组件，能够适应运行过程中轴系的微小挠曲变形，同时防止水流中的泥沙进入轴承腔造成磨损。出水端的轴段连接发电单元的连接座，连接座采用标准的平键传动接口，可以适配不同功率等级的永磁同步发电机，不需要额外定制传动连接件。

实际运行过程中，水流从螺杆的高位端进入螺旋槽道，依靠重力沿螺旋槽道向下流动，水流的重力势能和动能作用在螺旋叶片表面，推动螺杆绕轴线旋转，将水能转换为轴的旋转机械能，再通过轴端的连接结构传递给发电机转换为电能。和传统水轮机相比，这种螺杆式结构的过流通道是连续开放的螺旋槽，对水流中的杂质、小型漂浮物的容忍度很高，不需要设置精度很高的拦污栅，少量的落叶、细小枯枝可以顺着槽道随水流排出，不会出现叶片卡滞、堵塞的问题，日常运维的工作量极低，适合无人值守的分布式微水电站点使用。

安装边界方面，这款水轮机的整体安装宽度为螺杆直径的2.1倍，轴向总长度为螺旋段长度的1.3倍，安装时需要在进水端设置简单的导水围堰，将水流平顺导入螺旋槽的进水段，围堰的高度只需要高出螺杆顶部15cm即可，不需要做复杂的引水压力管道，土建成本仅为同功率传统冲击式水轮机的30%左右。设备的整体重心落在底部安装法兰的中心区域，基础只需要做简单的混凝土预埋螺栓即可，不需要做特殊的减震基础，运行时的转速通常在每分钟30转到120转之间，振动和噪音都非常小，不会对周边环境造成噪声干扰。

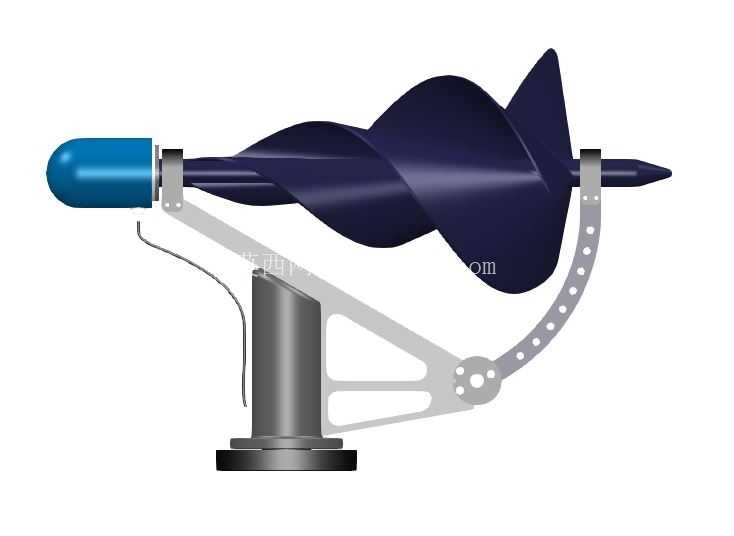

设计过程中，螺旋叶片的厚度从根部到边缘做了渐变处理，根部厚度取直径的1.2%，边缘厚度收薄至根部的40%，既保证了叶片整体的结构强度，能够承受水流冲击和泥沙磨损，又尽可能减轻了旋转部件的整体重量，降低了轴承的静负载。叶片表面的流线过渡没有突变棱角，所有转角位置都做了R5以上的圆角处理，减少运行过程中的局部空化，延长设备的整体使用寿命。支架上还预留了角度调节的铰接孔位，可以根据现场实际的水头落差和安装坡度，在15度到35度之间调整螺杆的安装倾角，适配不同的现场安装条件，不需要重新加工支架结构，大幅提升了设备的现场适配性。
