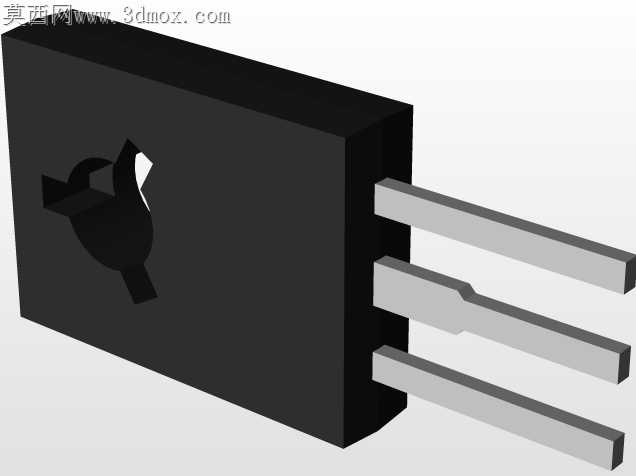

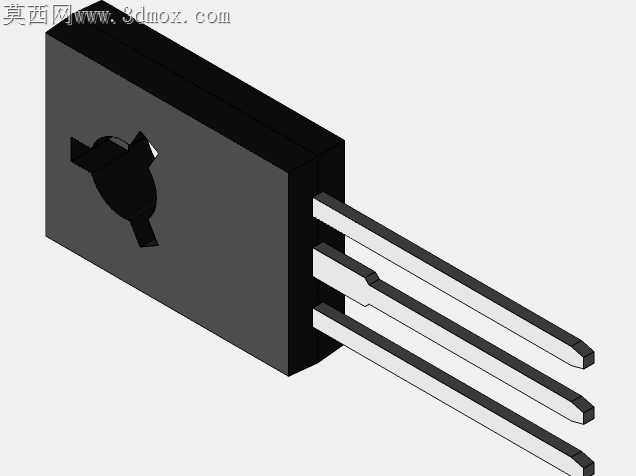

TO-126封装直插式功率晶体管结构

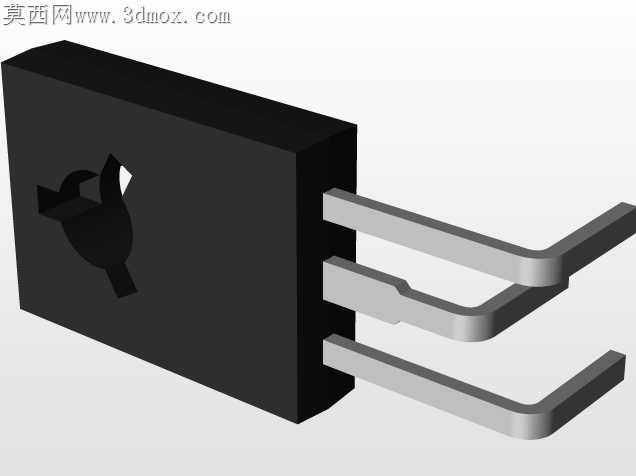

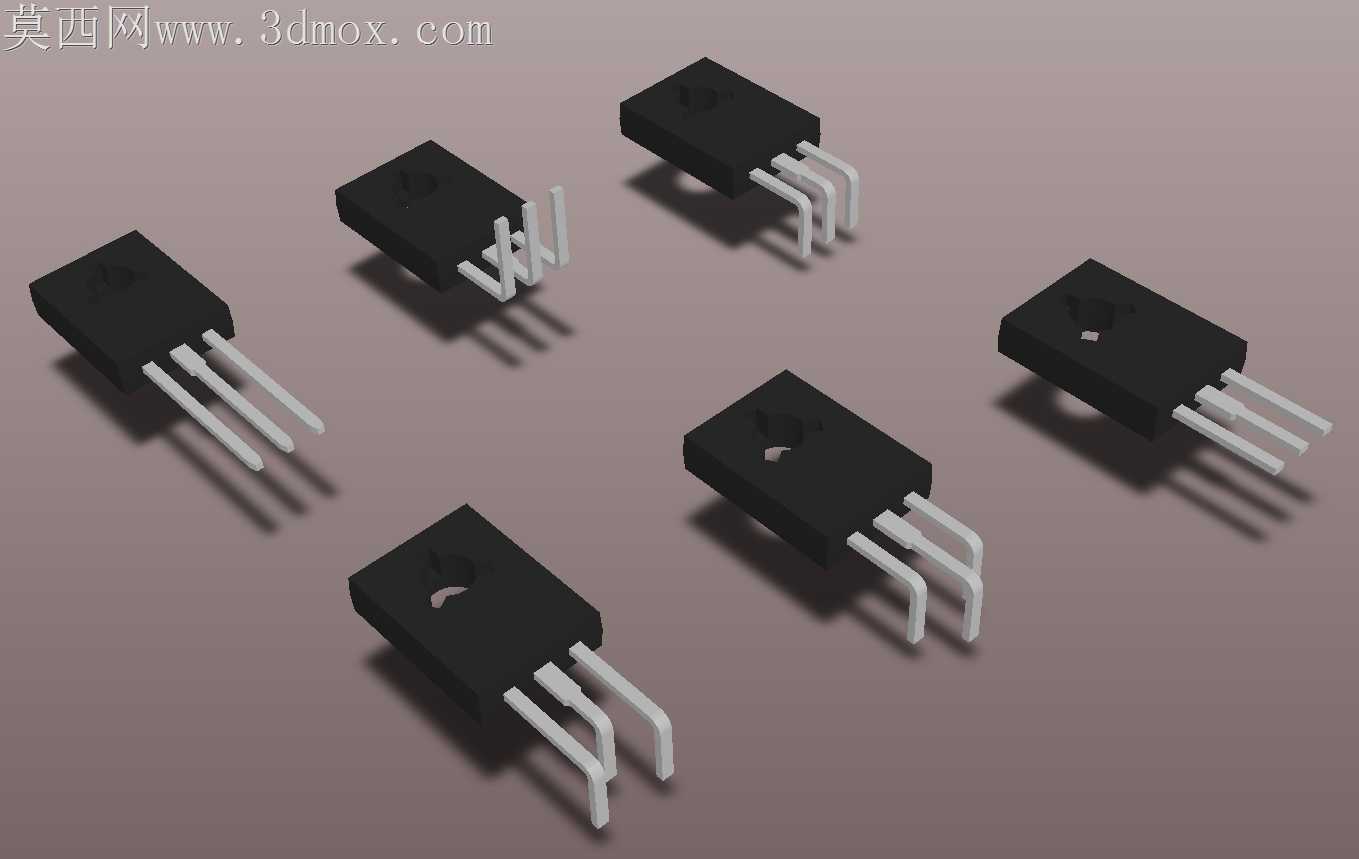

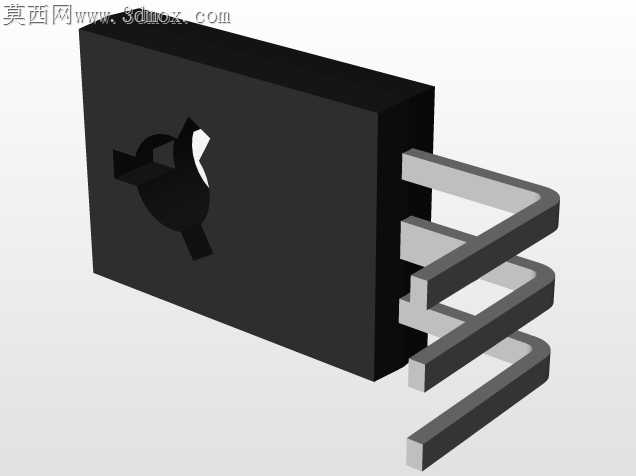

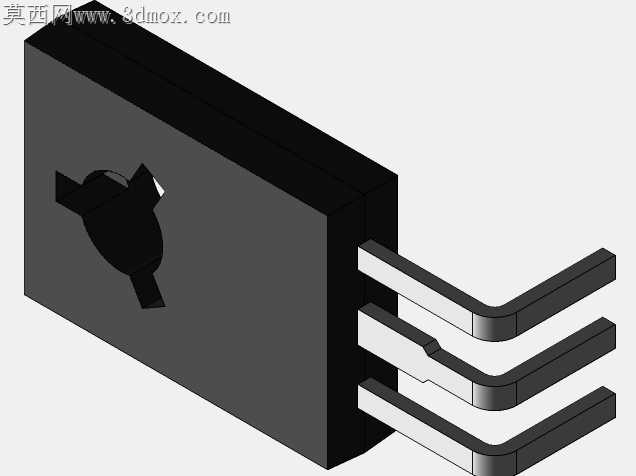

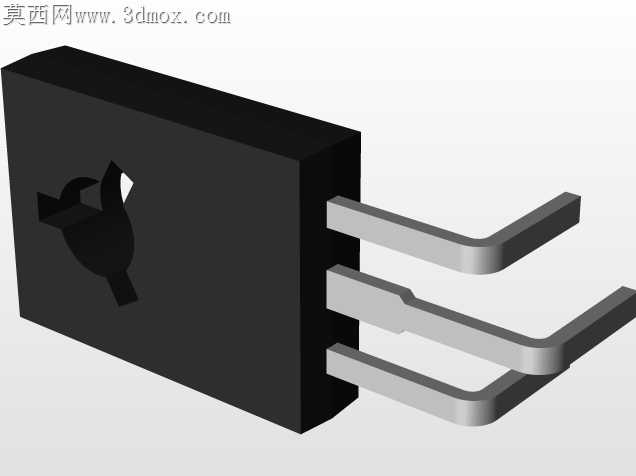

直插式功率器件量产时最容易踩的坑，是塑封本体与引脚结合处的应力开裂——波峰焊过程中引脚受热快速传导，塑封料与铜引脚热膨胀系数差值接近3倍，若封装根部圆角处理不到位，冷热循环三次就会出现微裂纹，直接导致芯片受潮失效。这套TO-126封装的结构设计，刚好把这个加工适配的核心痛点做了针对性处理。塑封本体靠近引脚的位置做了0.15mm的内凹过渡弧，没有采用常见的直角切边，引脚插入塑封模腔时的定位公差可以放宽到±0.03mm，不会因为合模偏差出现披锋卡料，后续切筋工序的冲头磨损量能降低40%。引脚的弯折位置特意避开了塑封结合面，弯折点距离本体根部留了1.2mm的平直段，波峰焊时热量顺着引脚传导到弯折段就会自然散逸，不会直接冲击塑封结合面，哪怕是无铅焊锡260℃的峰值温度，结合面的瞬时应力也能控制在塑封料的开裂阈值以下。塑封本体背面的散热面做了0.02mm的微凹处理，不是完全的平面，贴装到铝散热片时，导热硅脂可以在微凹区域形成均匀的0.1mm厚膜层，不会因为平面度公差导致硅脂被挤走出现干磨点，散热效率比全平面设计高15%左右。引脚表面的滚花痕迹深度控制在0.01mm，既可以保证焊锡的爬锡高度达到引脚直径的1/2，又不会因为滚花过深导致引脚插装时卡滞在PCB孔内，过波峰焊时也不会出现焊锡顺着滚花缝隙爬到塑封本体内部的情况。塑封本体顶部的定位凹点尺寸和模腔定位销做了间隙配合，注塑时塑封料的填充速度从常规的120mm/s降到80mm/s，也不会出现本体偏移导致的引脚共面度超差，成品引脚共面度可以稳定控制在0.05mm以内，完全满足自动化插装设备的进料要求。不同引脚间距的变体结构，只需要更换切筋工序的定位工装就能快速切换，不需要重新开塑封模腔，小批量多批次生产时的换线时间能压缩到原来的三分之一。
