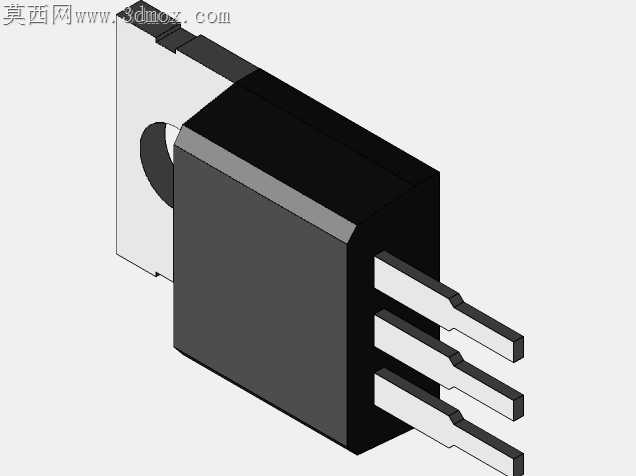

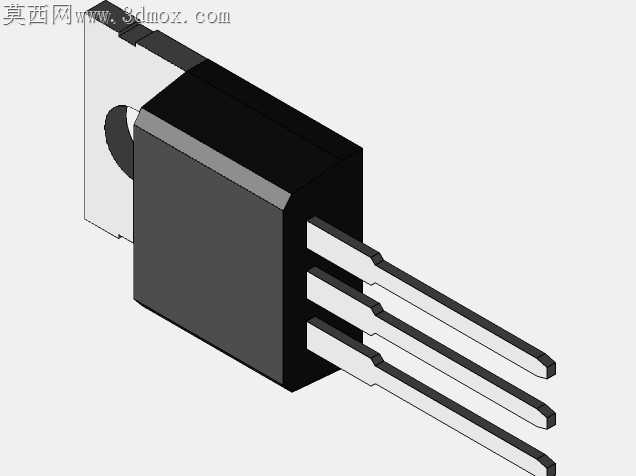

TO-220直插功率晶体管封装结构

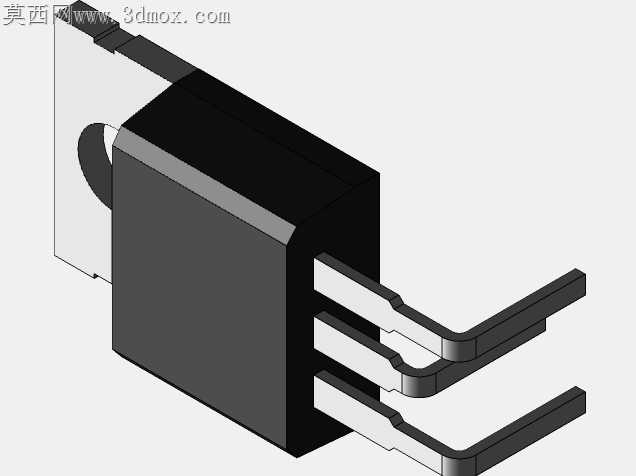

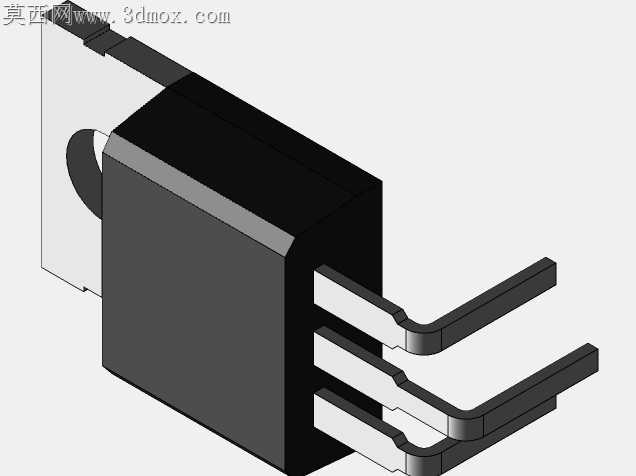

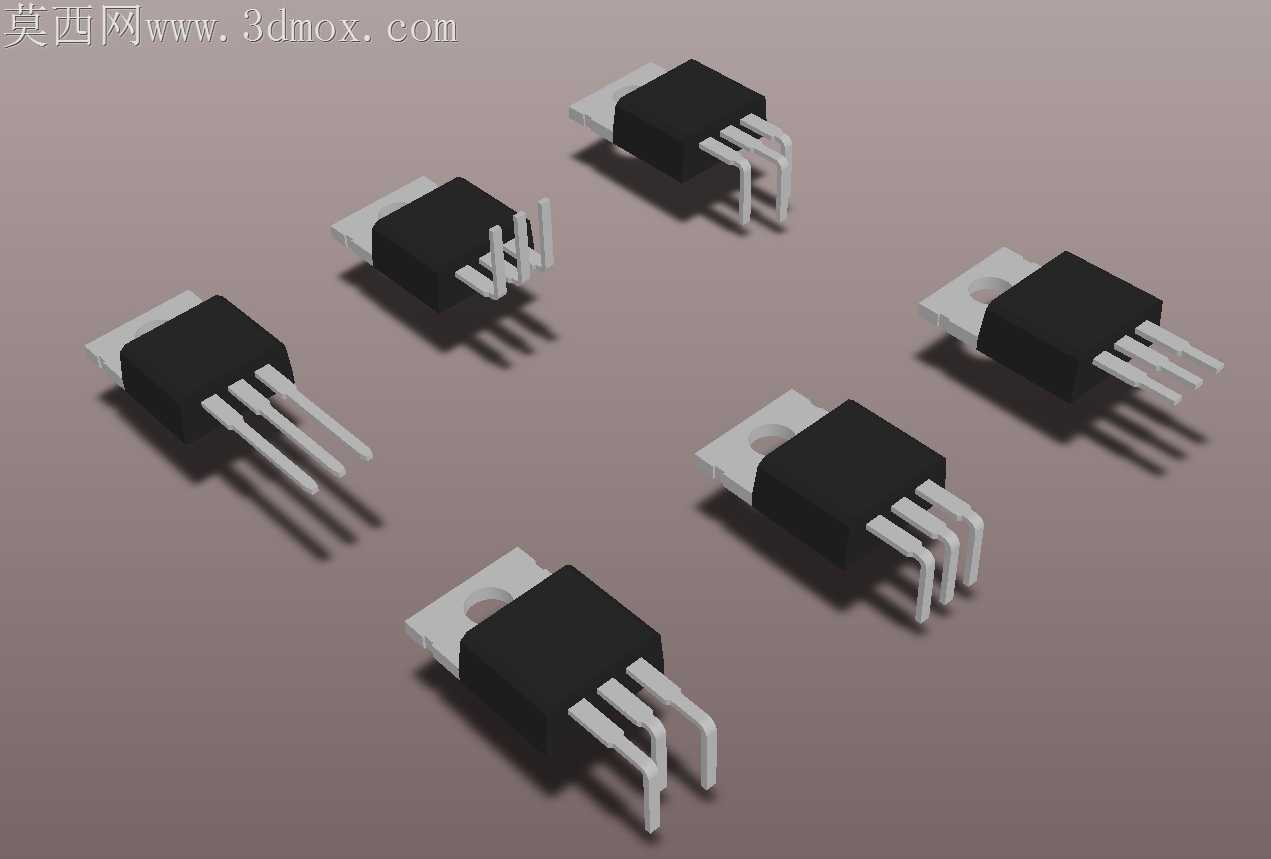

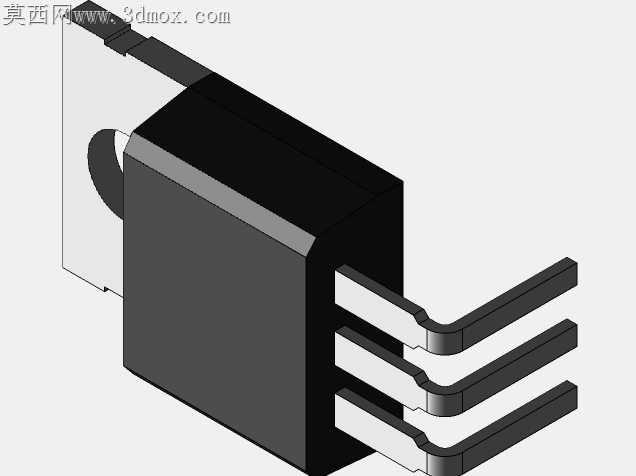

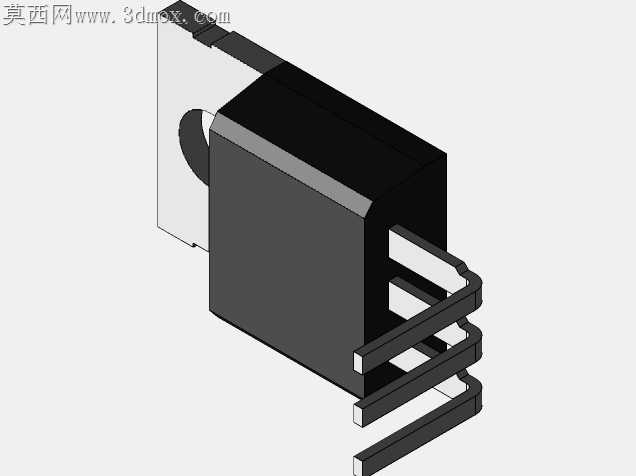

功率半导体器件量产过程中，TO-220封装的引脚共面度偏差、塑封体与散热片结合缝隙，是导致波峰焊虚焊、长期工作散热失效的核心痛点，这套封装结构的细节处理完全围绕量产加工的适配要求展开。散热片的安装定位孔边缘做了0.15mm的倒角沉台，避免锁付固定螺丝时，螺丝帽边缘的毛刺刮伤PCB表面阻焊层，沉台深度刚好匹配常用M3螺丝的帽厚，锁付后螺丝帽与散热片表面齐平，不会额外占用垂直方向的装配空间。引脚的折弯弧度没有采用常规直角折弯，而是预留了0.8mm的圆角过渡区，波峰焊过程中热应力会顺着圆角均匀释放，不会出现引脚根部与塑封体衔接处开裂的问题，引脚表面的镀锡层厚度公差控制在0.02mm以内，既保证焊锡浸润性，又不会因为镀层过厚导致引脚插装时卡滞在PCB过孔内。塑封本体与金属散热片的结合面做了交错的微齿槽结构，注塑胶料填充时会完全嵌入齿槽，避免冷热循环过程中两种不同热膨胀系数的材质出现分层，齿槽的深度控制在0.3mm，不会过度削减散热片的有效导热截面积。不同引脚宽度的封装变体共用同一套散热片基底，只需要更换引脚冲压模具就能完成不同规格的切换，大幅降低了封装厂的模具备货成本。塑封本体的表面做了细微的磨砂纹理，既避免生产搬运过程中表面产生划痕影响外观，又能减少静电在封装表面积聚的概率，引脚末端的裁切角度做了3度的斜切处理，插装时引脚尖端能顺利对准PCB过孔，不会因为引脚端面的毛刺导致插装阻力过大。散热片的背面做了0.05mm的平面度管控，安装到散热器表面时，不需要额外涂抹过厚的导热硅脂就能保证贴合紧密，降低热阻。
