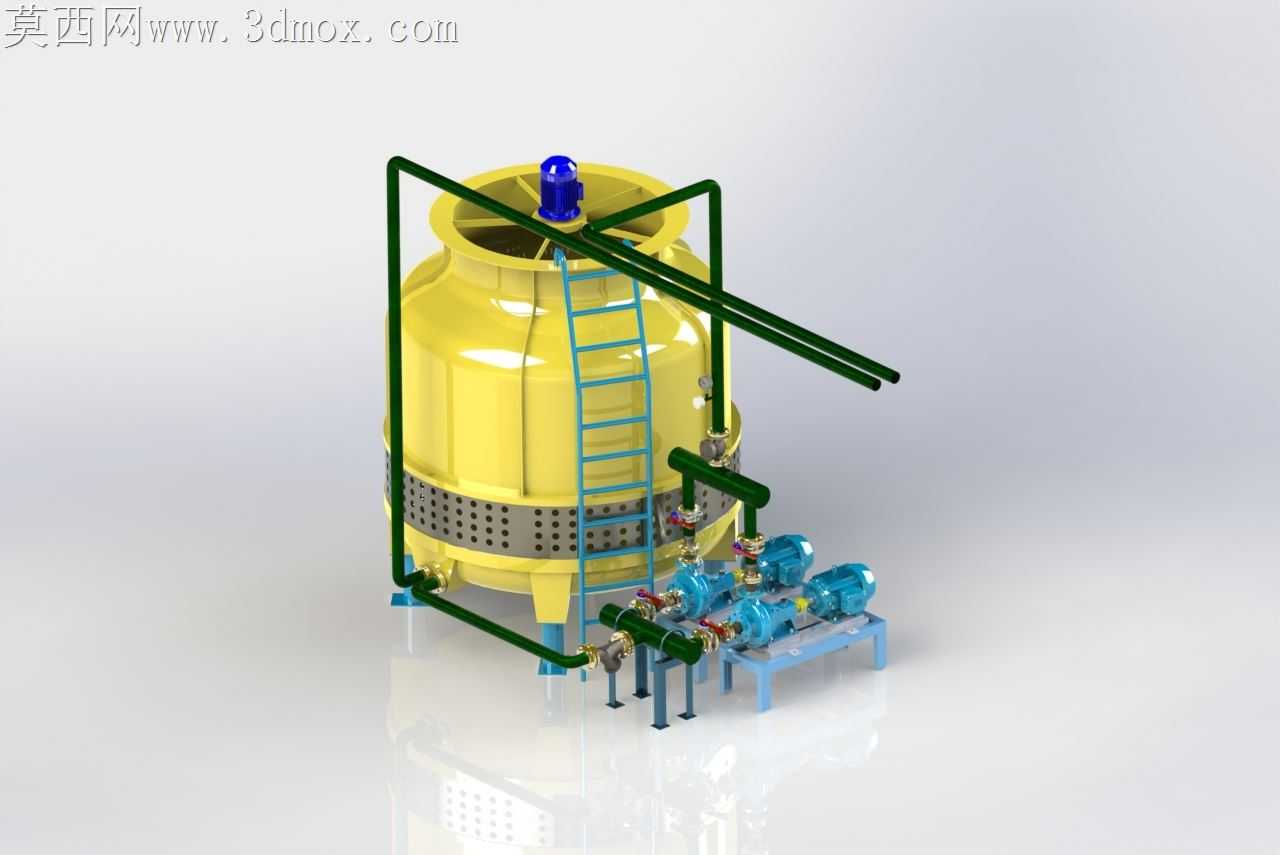

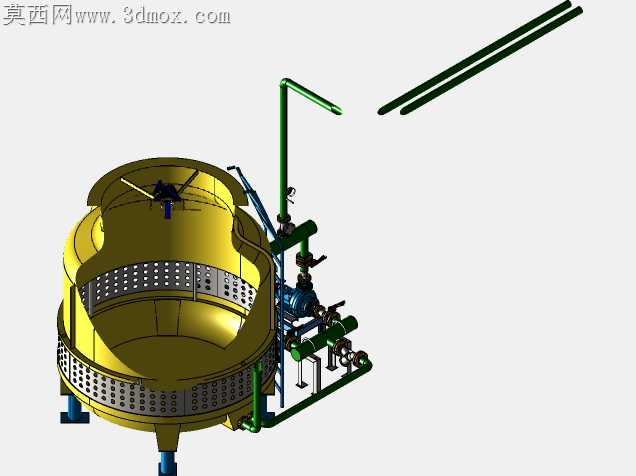

带配套泵组管路的工业冷却塔结构

工业循环冷却场景里，冷却塔与外接泵组的管路错位是现场安装最常碰到的问题，很多预制塔体到场后才发现进出口法兰和泵组标高差了十几毫米，硬掰管路连接后长期受内应力，焊缝处半年就容易出现渗漏。这套模型在搭建时就把塔体支脚、泵组安装架的高度公差做了预留，塔底三个支脚的接触面留了2mm的调整余量，泵组架的支腿做了腰型孔设计，现场不用切割支架就能微调对齐，避免强行装配带来的应力隐患。塔身上的爬梯和护圈没有做成一体化焊接件，每段爬梯的连接耳板都留了0.5mm的装配间隙，护圈和梯身的固定点用了快拆式的卡扣结构，后期检修更换锈蚀梯段时不用整段气割，单人就能完成局部更换。塔体中部的散热冲孔带，孔位排布避开了内部布水管的喷淋范围，不会出现喷淋水直接从冲孔溅出塔外的情况，冲孔的翻边方向全部朝向塔内，既提升了筒体的结构刚度，也避免外侧锐边划伤巡检人员。外接的循环管路没有走直角硬接，在泵组入口前加了一段缓弯弯头，减少水流直角冲击带来的振动传导，管路上的阀门安装位置全部预留了扳手操作空间，不用拆相邻管路就能完成阀门的启闭检修。塔顶部的风机安装座做了凸台止口，和风机底座的配合公差控制在H7/g6，安装时不用反复找正就能保证同轴度，减少风机运行时的偏摆振动。泵组的共用底座做了一体化的减震垫安装槽，不用现场额外打孔固定减震垫，装配时直接把减震垫卡入槽内就能落位，避免减震垫偏移导致的泵组运行不稳。布水管的支管接口全部做了内螺纹倒角，对接密封带缠绕后不会出现螺纹错牙，密封面的贴合度更高，长期运行也不容易出现接口滴漏。
