63mm口径喷气机动力壳体结构设计

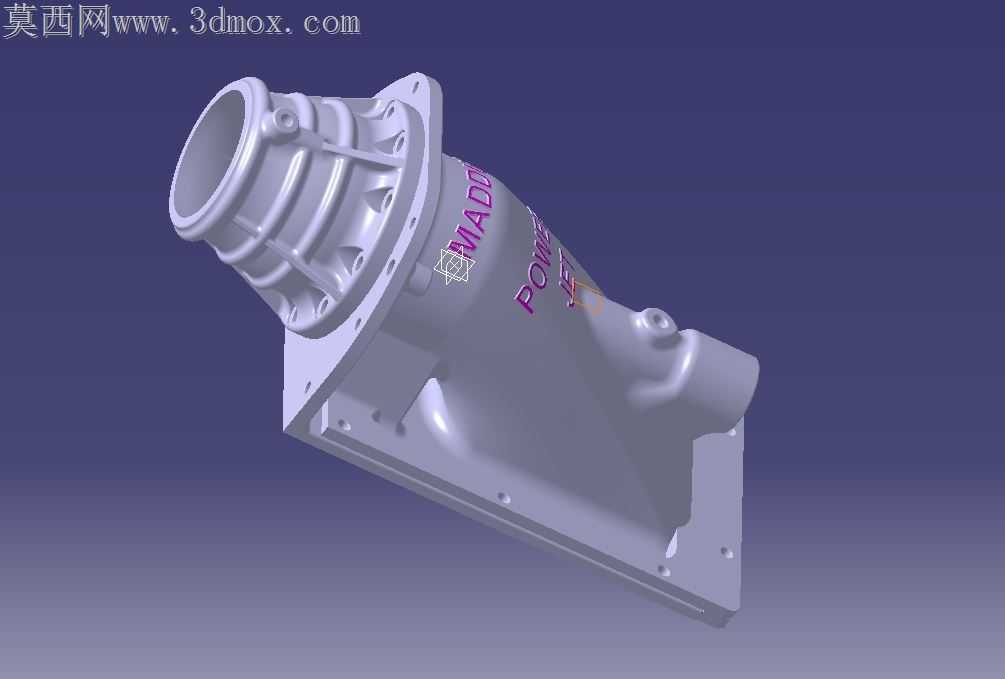

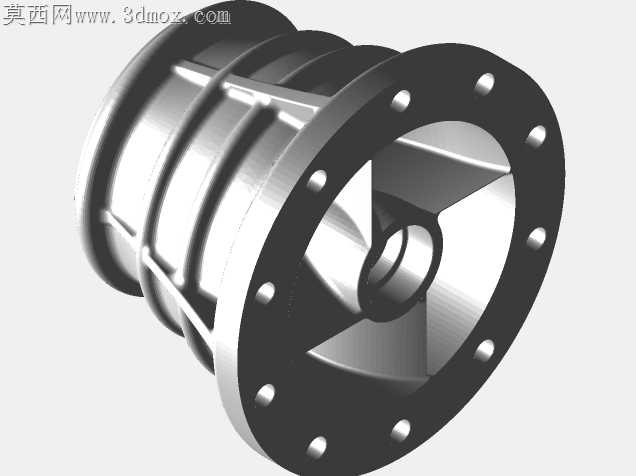

高转速动力单元的壳体加工，最容易踩的坑是薄壁区域振纹与轴承位同轴度偏差，这款63mm口径喷气机的壳体设计，从加工适配角度把这些隐患提前做了规避。壳体侧壁的加强筋没有做等厚设计，靠近轴承安装位的筋条厚度比远端厚1.2mm，既不会在CNC精加工时因为刀具震颤让轴承孔出现圆度超差，也能控制整体重量不会冗余过多。进液端的法兰连接面做了0.15mm的微凸余量，不用后续二次配磨就能保证密封面的平面度要求，装配时不会因为法兰面翘曲出现渗漏问题。

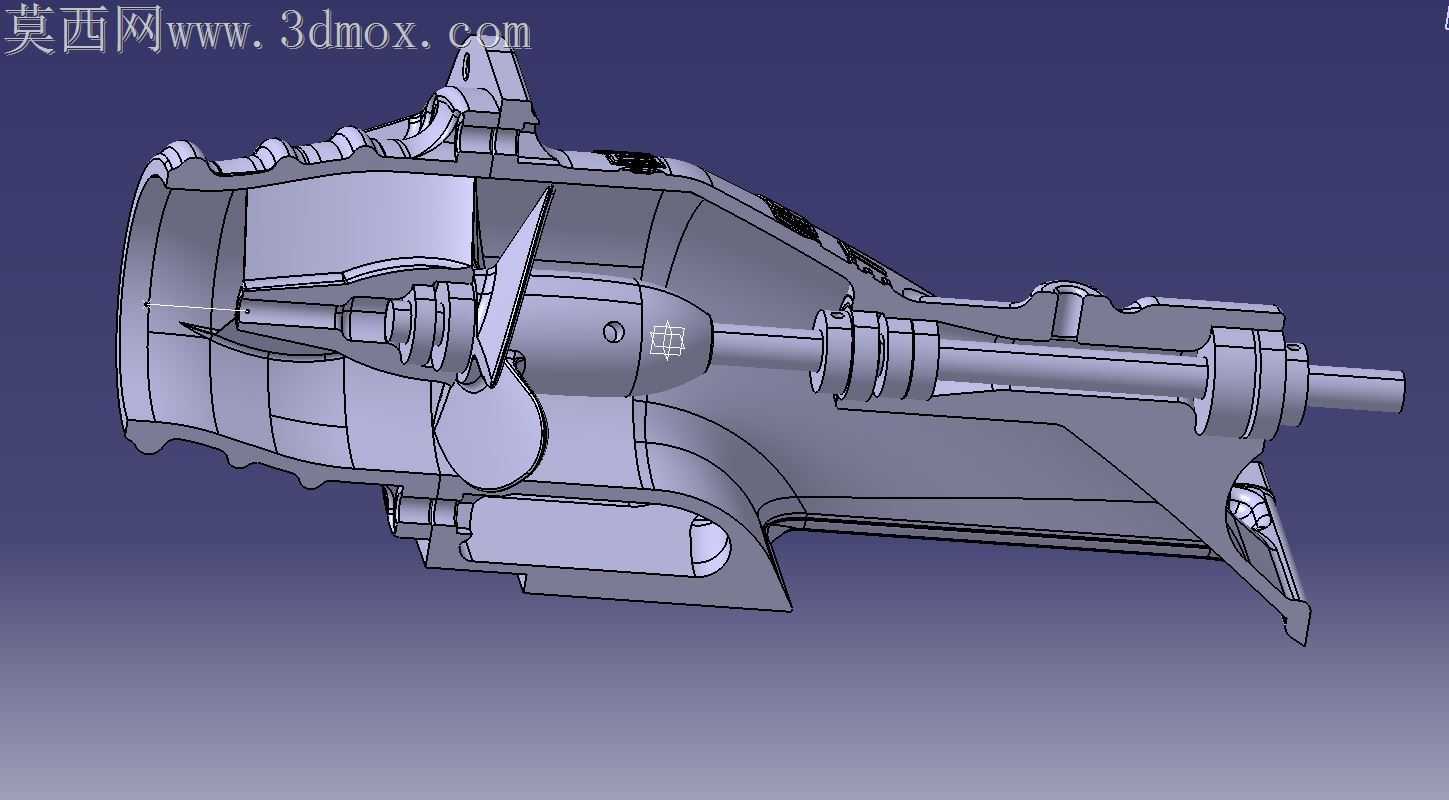

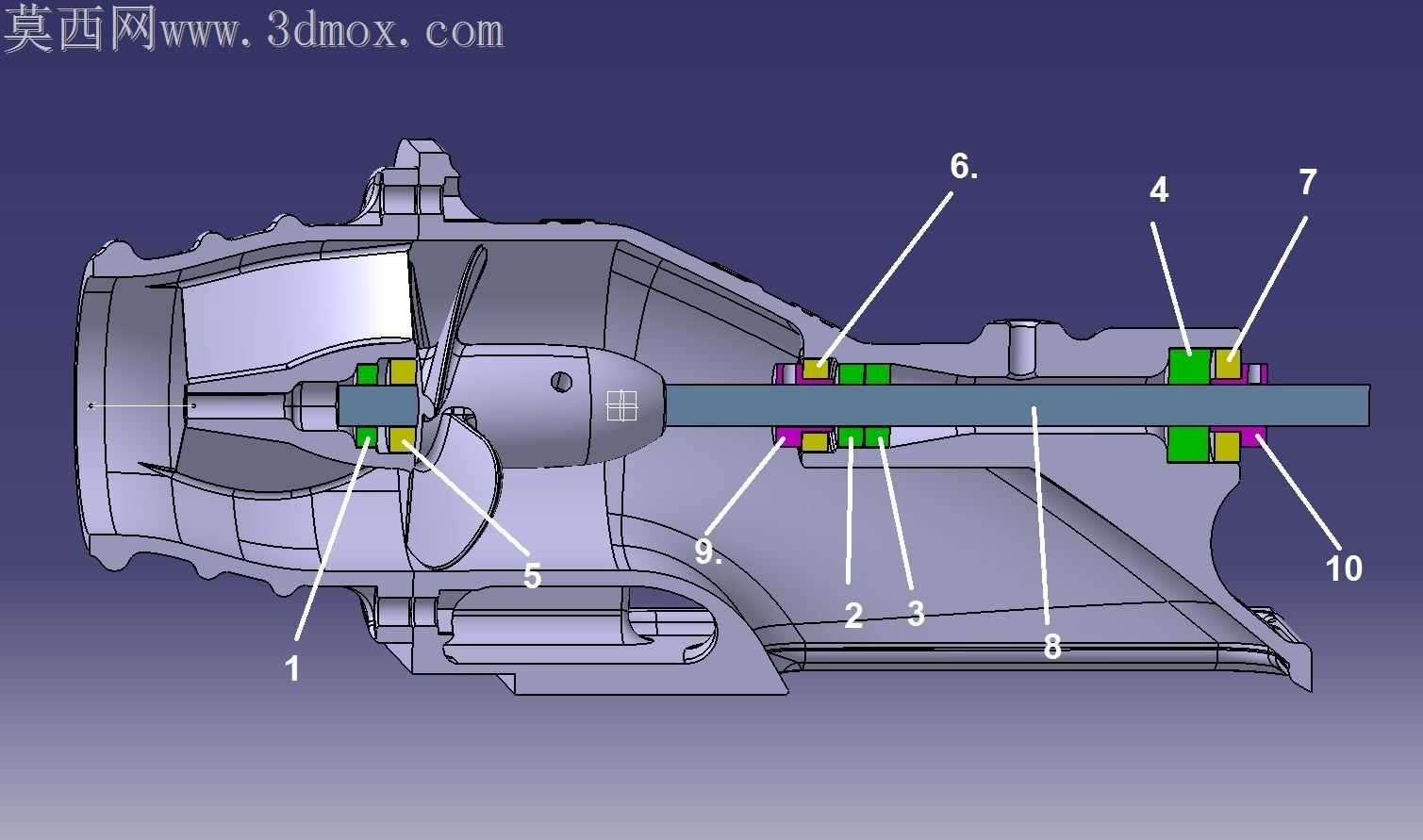

壳体上的轴封安装槽没有采用常规的直角槽结构，槽口做了R0.3的圆角过渡，压装轴封时不会刮伤橡胶密封唇，8处轴封位的槽深公差控制在0.02mm范围内，既能保证轴封的压缩量处于合理区间，不会因为过压导致轴封过早磨损，也不会因为压缩量不足出现介质泄漏。叶轮安装腔的内壁做了渐变拔模斜度，靠近进口端的斜度比出口端大0.5度，精加工时刀具排屑更顺畅，不会因为铝屑卡滞在腔体内壁留下接刀痕，影响内部流道的顺滑度。

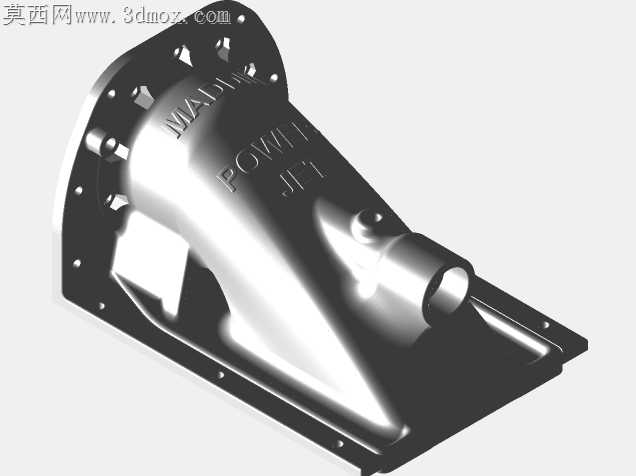

侧面的传感器安装凸台没有直接做在薄壁壳体上，凸台底部延伸出两条加强筋和主壳体的安装底板连为一体，攻丝时不会因为薄壁受力变形导致螺纹孔歪斜，后续安装温度或转速传感器时，能保证传感器端面和被测位置的间隙稳定，不会因为振动出现数据漂移。壳体底部的安装底板做了三处定位销孔，孔位公差带选在H7区间，和配套安装座装配时不用反复调整位置，就能保证动力输出轴和后续传动部件的同轴度，减少高速运转时的偏磨问题。

轴承安装位的孔肩做了15度的导向倒角，压装轴承时不会因为孔边毛刺刮伤轴承外圈，孔肩的端面跳动公差控制在0.01mm以内，轴承压装后不会出现倾斜，能有效降低高转速下的轴承温升。壳体上的减重槽没有做尖锐内角，所有内角都做了R1以上的圆角过渡，既减少加工时的应力集中，也能避免后续使用过程中因为振动出现应力开裂。流道和安装位之间的壁厚差控制在2mm以内，压铸或CNC加工时不会因为壁厚不均出现缩孔或变形，不用额外做时效处理就能保证尺寸稳定性。
