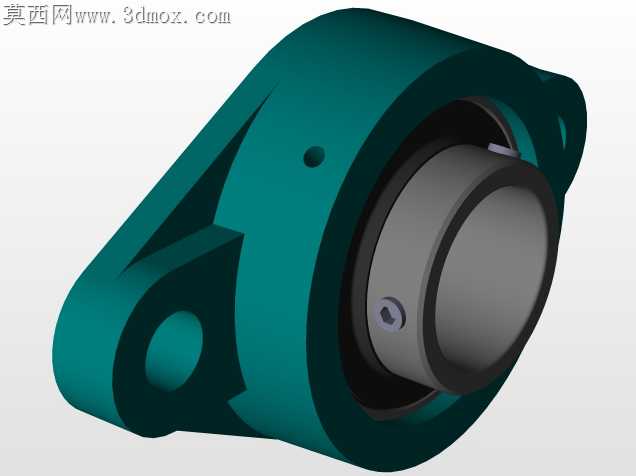

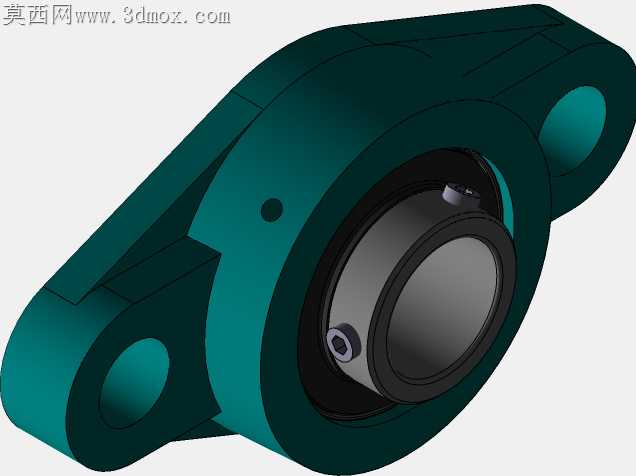

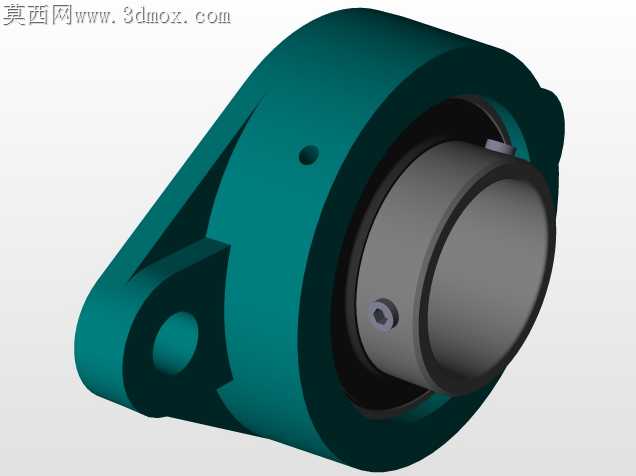

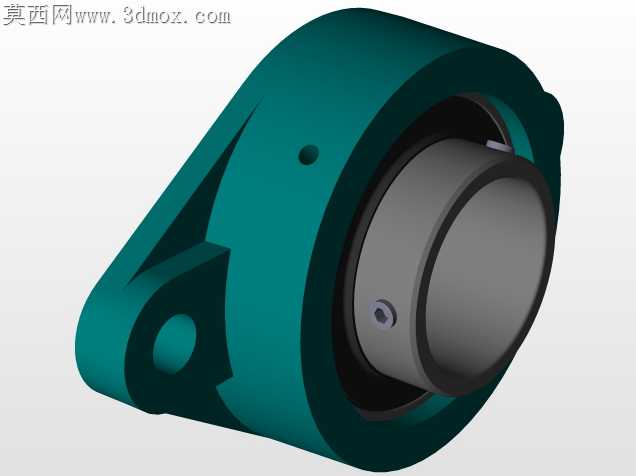

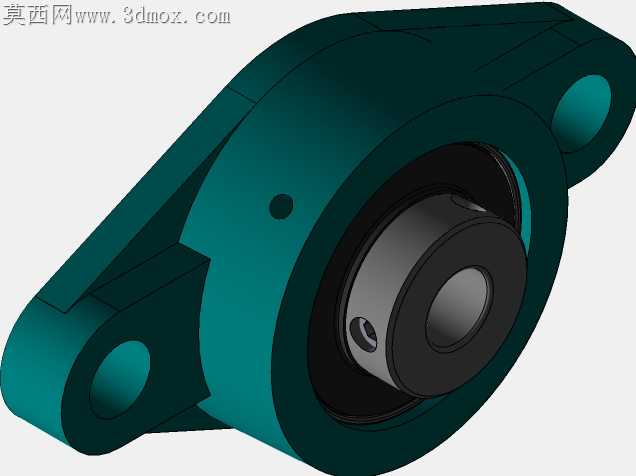

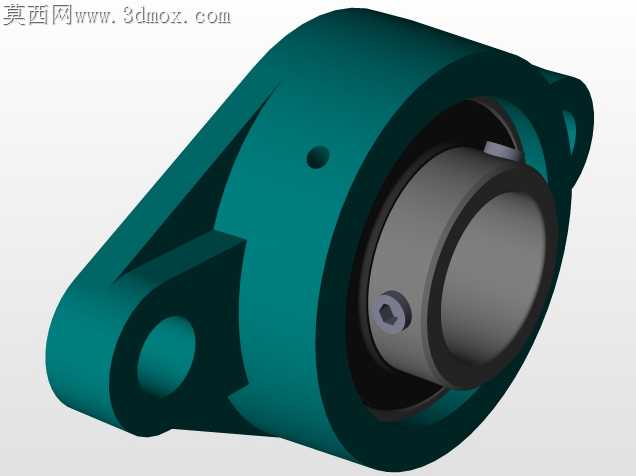

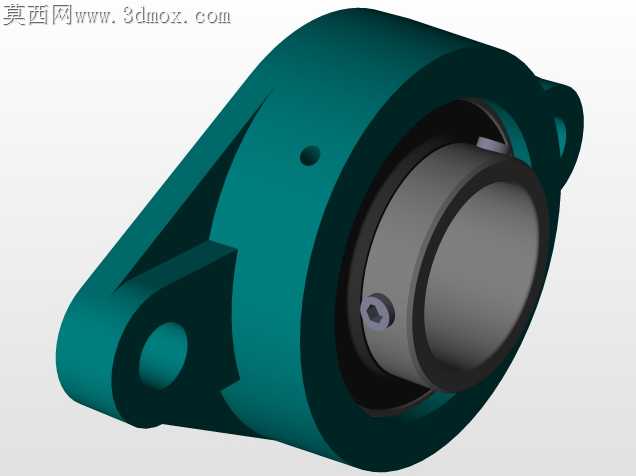

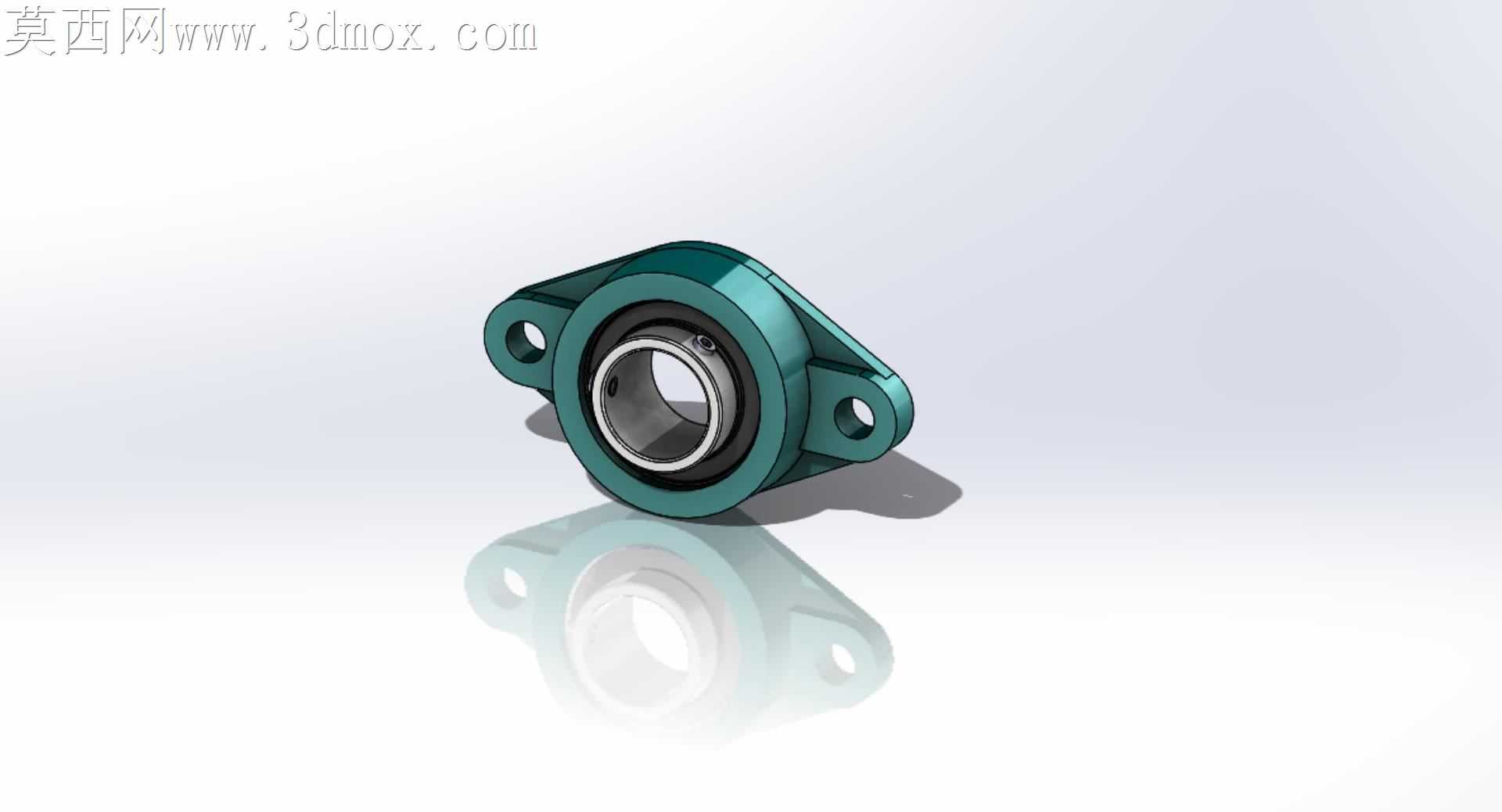

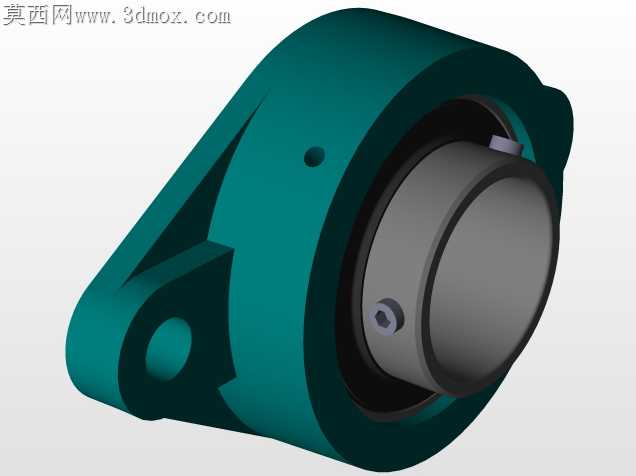

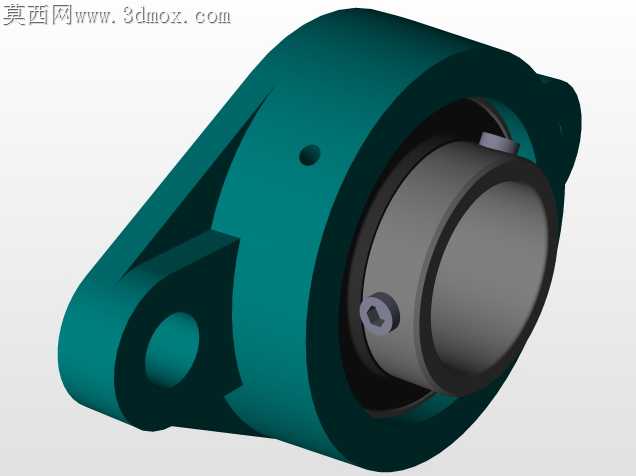

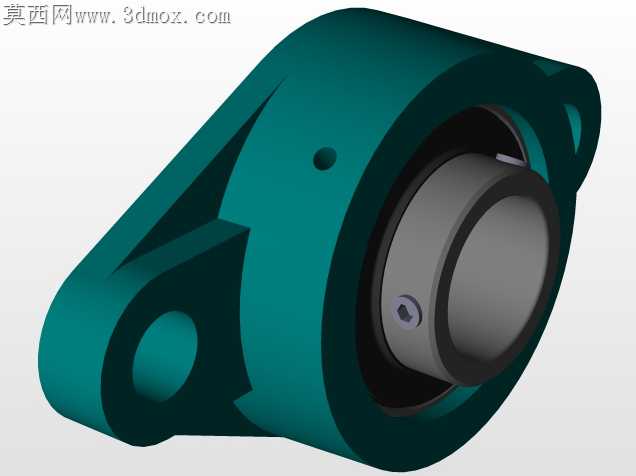

UCFL菱形带座外球面轴承单元结构设计

现场运维里最头疼的带座轴承故障，多半不是轴承本身滚道磨损，而是座体安装面贴合不实、螺栓孔位受径向载荷拉扯出现微变形，连带轴承内圈与轴的配合出现偏斜，最终导致密封失效、润滑脂泄漏提前报废。这款菱形法兰带座轴承的座体结构，特意把两个安装耳的厚度做了非对称过渡，靠近轴承承载区的耳座根部做了1.5mm的加厚圆弧过渡，避开直角应力集中的同时，能抵消轴系运转时传递到安装螺栓的交变剪切力，不会出现普通薄款座体用三五个月就耳座开裂的问题。

座体与轴承外圈的配合止口做了0.02mm的过盈公差带，止口端面车削了一圈0.3mm深的储胶槽，压装轴承时在槽内填充少量厌氧胶，既能防止轴承外圈在重载启停时跟转，又能填补机加工留下的微观缝隙，阻挡粉尘、切削液从配合面渗入轴承内部。两个安装螺栓孔做了沉头锪平处理，沉头深度刚好覆盖普通六角螺栓的头部厚度，安装时螺栓头完全沉入座体平面，不会因为螺栓头突出导致座体与安装面之间出现虚接，哪怕是安装在表面粗糙度略高的焊接机架上，也能保证整个座体的支撑面完全贴实，不会出现悬臂受力的情况。

轴承外圈的球面配合面做了磷化处理，粗糙度控制在Ra1.6，既保留了自调心的滑动余量，又不会因为表面太光滑导致配合面出现微动磨损，当轴系出现0.5度以内的安装偏角时，轴承内圈能随轴自动偏转，不会让滚动体出现边缘受载的情况。座体的铸造拔模斜度控制在1.5度，既满足铸铁件的脱模工艺要求，又不会因为斜度过大导致座体侧壁厚度不均，铸造时不会出现缩孔、砂眼等缺陷，后续机加工的余量也能控制在单边2mm以内，减少不必要的材料去除量，降低加工成本。

注油嘴的安装位置特意避开了安装耳的正上方，设置在座体侧面45度方向，哪怕设备安装空间狭窄，也能顺利对接黄油枪加注润滑脂，不会出现注油嘴被机架结构挡住无法维护的情况。轴承两侧的密封盖采用双唇口结构，内唇口贴合轴承内圈的密封槽，外唇口向外翻边形成挡尘边，在有粉尘、飞溅切削液的工况下，能比普通单唇密封的防护等级提升两个等级，延长轴承的维护周期。座体表面做了喷塑处理，涂层厚度控制在80μm，既能在潮湿工况下起到防锈作用，又不会因为涂层过厚影响安装面的配合精度，安装时不需要额外刮除安装面的涂层，直接装配就能保证贴合精度。
