多构型带座外球面轴承组件参数化设计

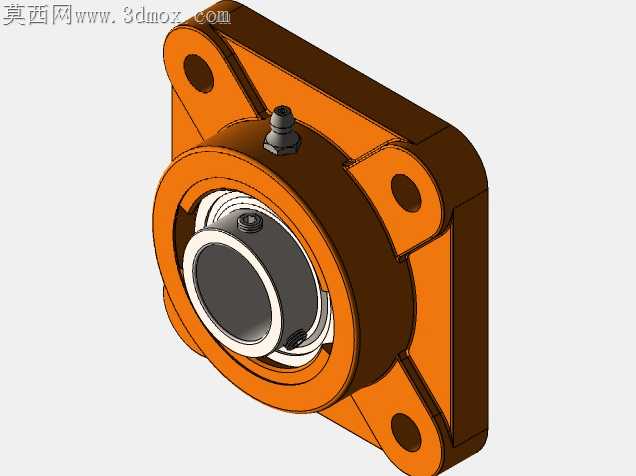

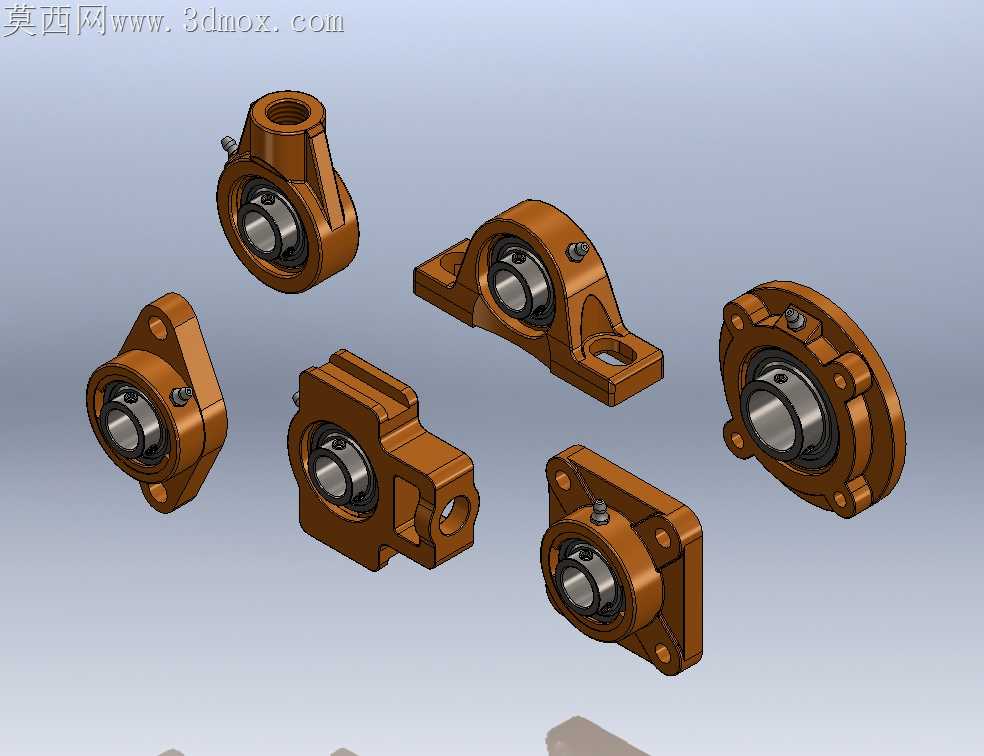

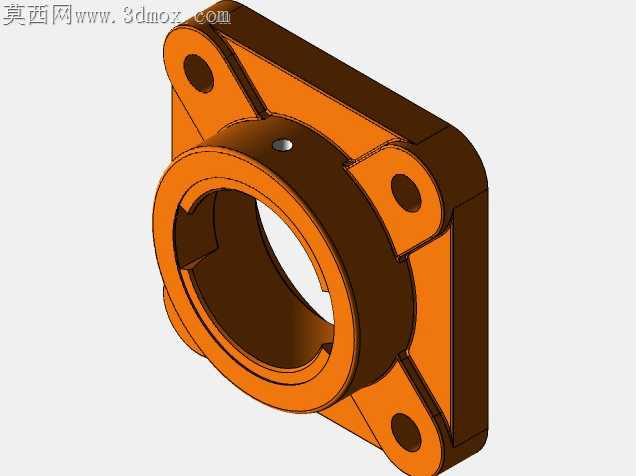

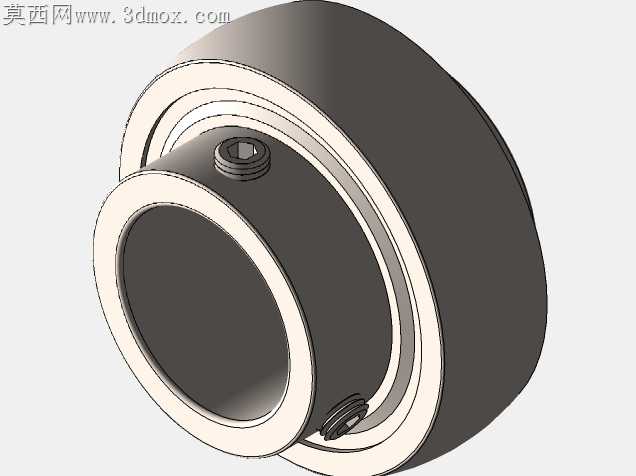

车间里更换轴承座最头疼的就是安装面适配问题，不同设备的机架安装孔位、轴伸高度、载荷方向千差万别，以往凑合用单一款式强行改装，要么螺栓孔对不上要重新扩孔，要么轴承中心高偏差导致传动轴别劲，跑半个月就出现油封漏油、内圈跑圈的故障。这套参数化轴承座组件把市面上常见的六种安装构型整合到一起，菱形法兰、方形法兰、立式吊耳、窄立式、滑块式、凸台圆形座每一款的安装基准面都做了公差适配优化。拿菱形法兰款来说，两个安装螺栓孔的沉头深度特意留了0.2mm的调整余量，现场安装时就算机架焊接面有轻微焊渣凸起，不用打磨到完全平整也能把轴承座贴实，不会因为安装面悬空导致轴承座受载后开裂。滑块式的导轨槽侧面做了1:50的微小斜度，张紧皮带的时候拧动调整螺栓，轴承座能顺着槽顺滑滑动，不会像普通滑块座那样用久了积灰卡滞，调整完锁紧螺栓时，座体的受力筋刚好把锁紧力传导到安装基面，不会把轴承内圈顶变形。吊耳款的注油孔位置特意偏开了吊装受力区，日常补润滑脂的时候不用拆周边的管线护罩，油嘴的角度刚好对准轴承滚道间隙，不会出现注油时油脂从密封缝往外溢的情况。所有构型的轴承外圈和座孔的配合都选了过渡配合公差，压装时不用液氮冷冻也能用铜锤轻轻敲入，后期更换轴承时，座孔侧面预留的拆卸顶丝孔能轻松把旧轴承顶出来，不会刮伤座孔内壁导致配合间隙变大。不同构型的密封槽深度统一按接触式橡胶密封的压缩量设计，不管是粉尘大的砂石输送设备，还是有切削液飞溅的机床工位，密封唇口的压缩量都保持在合理区间，不会因为压缩量过大过早磨损失效，也不会因为压缩量不够进杂质磨坏滚道。座体的加强筋厚度没有做等厚设计，受拉侧的筋比受压侧厚1.5mm，刚好抵消铸铁件冷却收缩时的应力变形，铸造出来的毛坯不用额外做时效处理也不会在使用中出现应力开裂，加工时一次装夹就能完成轴承孔、安装面的精加工，不用二次找正浪费工时。
