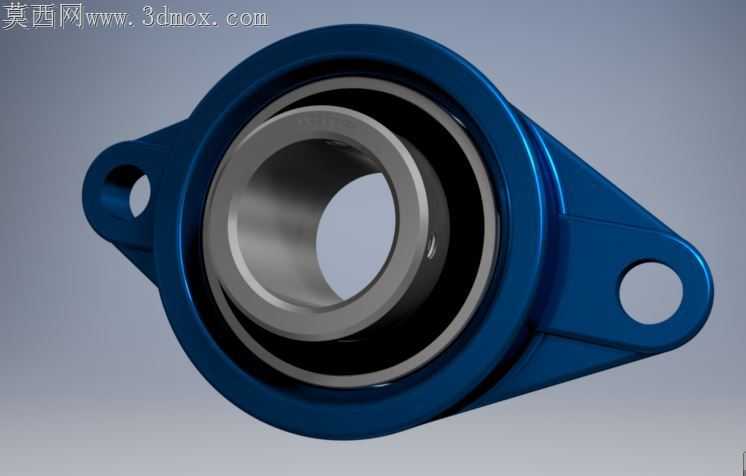

38内径菱形法兰带座外球面轴承结构

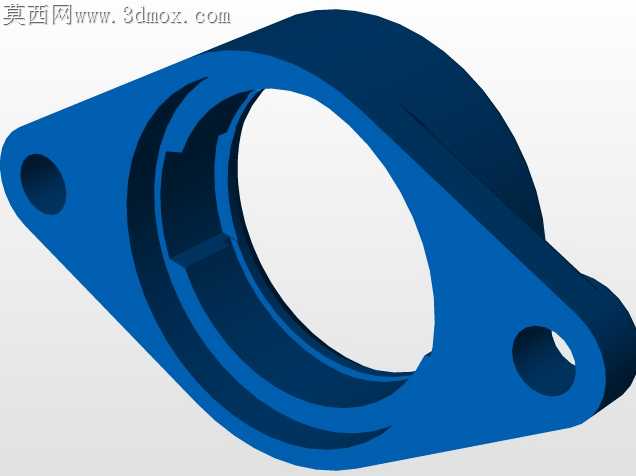

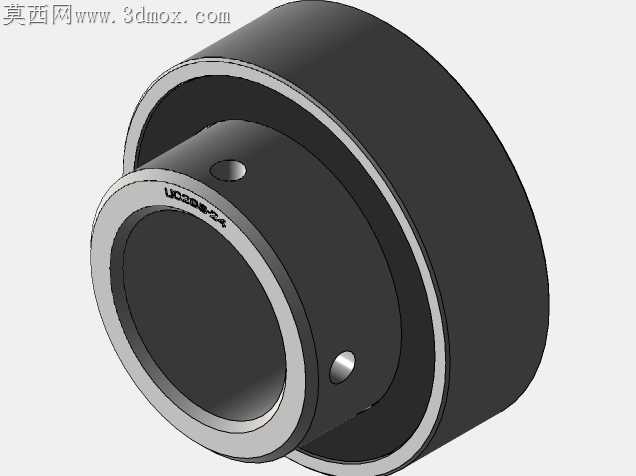

现场运维中常遇到轻载传动位轴承座安装孔位错位、运行中轴承外圈跑圈的问题，这款38内径菱形法兰轴承的结构设计，刚好针对性消解了这类常见隐患。两个安装耳的孔位做了沉台倒角处理，沉台深度刚好匹配常用内六角螺栓的头部厚度，安装时螺栓头完全没入沉台，不会突出座体表面剐蹭周边传动件，也避免了螺栓受侧向剪切力断裂的风险。座体与轴承外圈配合的型腔做了微米级的过盈量设计，配合面预留了0.02mm的环形储油间隙，长期运行时润滑脂能均匀填充在配合面之间，不会出现干磨导致的外圈跟转、座体型腔磨旷的问题。菱形法兰的两个安装耳做了不等厚的过渡处理，靠近轴承承载区的耳位厚度比远端厚1.5mm，刚好匹配径向载荷的应力分布，不会出现安装耳受载断裂的情况，同时比等厚设计减重近12%，适配轻量化传动场景的安装需求。轴承内圈的锁紧槽做了圆弧过渡处理，紧定螺钉拧入时不会在轴表面压出尖锐凹痕，后期拆卸维护时不会因为轴面凹痕卡滞，拆换轴承的效率能提升近40%。座体表面的蓝色涂层做了哑光喷砂处理，不是普通的光亮喷塑，哑光表面在车间多尘环境下不容易积留浮尘，擦拭维护时更方便，也不会因为强光反射干扰运维人员的设备点检视线。轴承内置的密封圈做了双唇口设计，内唇口贴紧内圈挡边阻挡内部润滑脂泄漏，外唇口斜向外张开，阻挡外部粉尘、切削液进入轴承内部，在有少量切削液飞溅的机加工工位使用时，轴承的使用寿命比单密封结构的同规格产品长60%以上。两个安装孔的中心距公差控制在±0.015mm范围内，和常见的同规格安装位完全互换，不需要重新打孔攻丝就能直接替换旧座体，设备改造换件时不需要额外加工，大幅压缩停机维护的时间成本。座体的铸造分型面选在法兰侧面的非配合位置，分型线做了打磨钝化处理，不会出现锐边割手的问题，安装操作时不需要额外做边角打磨处理。
