直列四缸内燃机曲轴活塞总成结构

这套直列四缸曲柄连杆机构，是小排量乘用车、轻型商用车内燃机的核心动力转换部件，日常接触的1.0L-2.0L排量自然吸气、涡轮增压汽油发动机，大多采用这类直列四缸布局，相比三缸结构运转平顺性更优，相比V6布局结构更紧凑、制造成本更低，适配前置前驱、前置后驱等多种整车布置形式，覆盖家用轿车、城市SUV、轻型货运车辆等绝大多数民用道路车辆的动力需求。

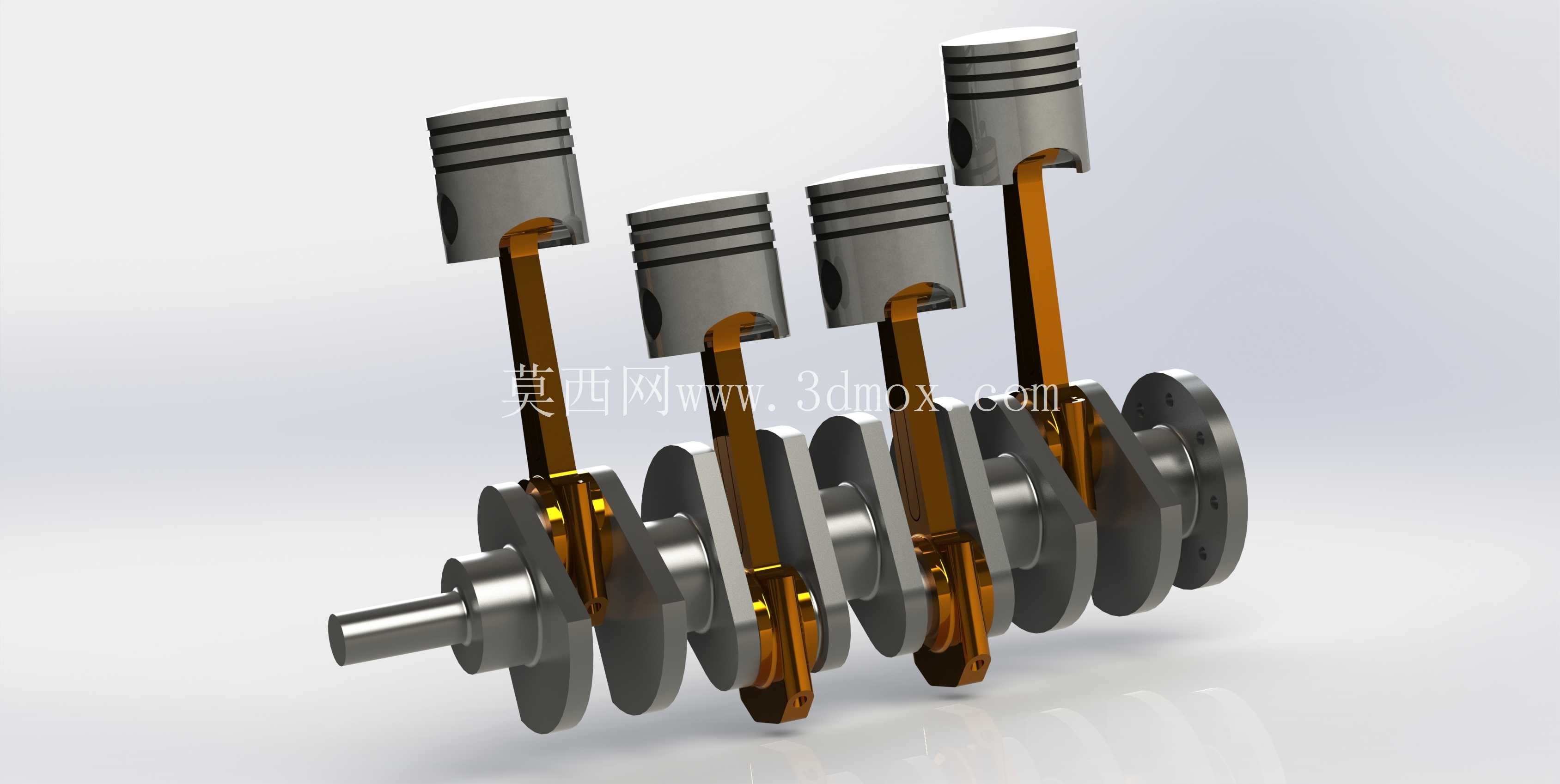

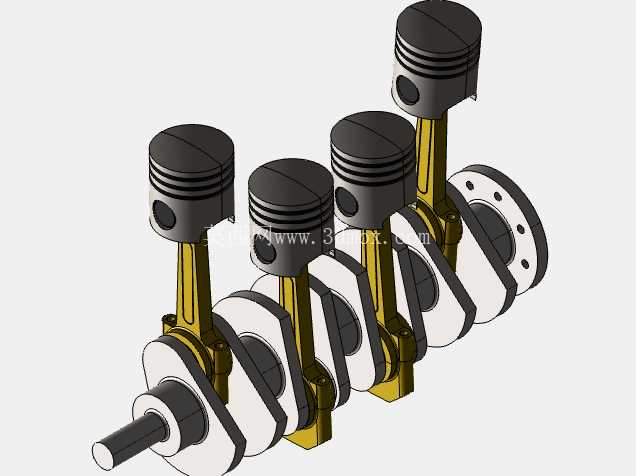

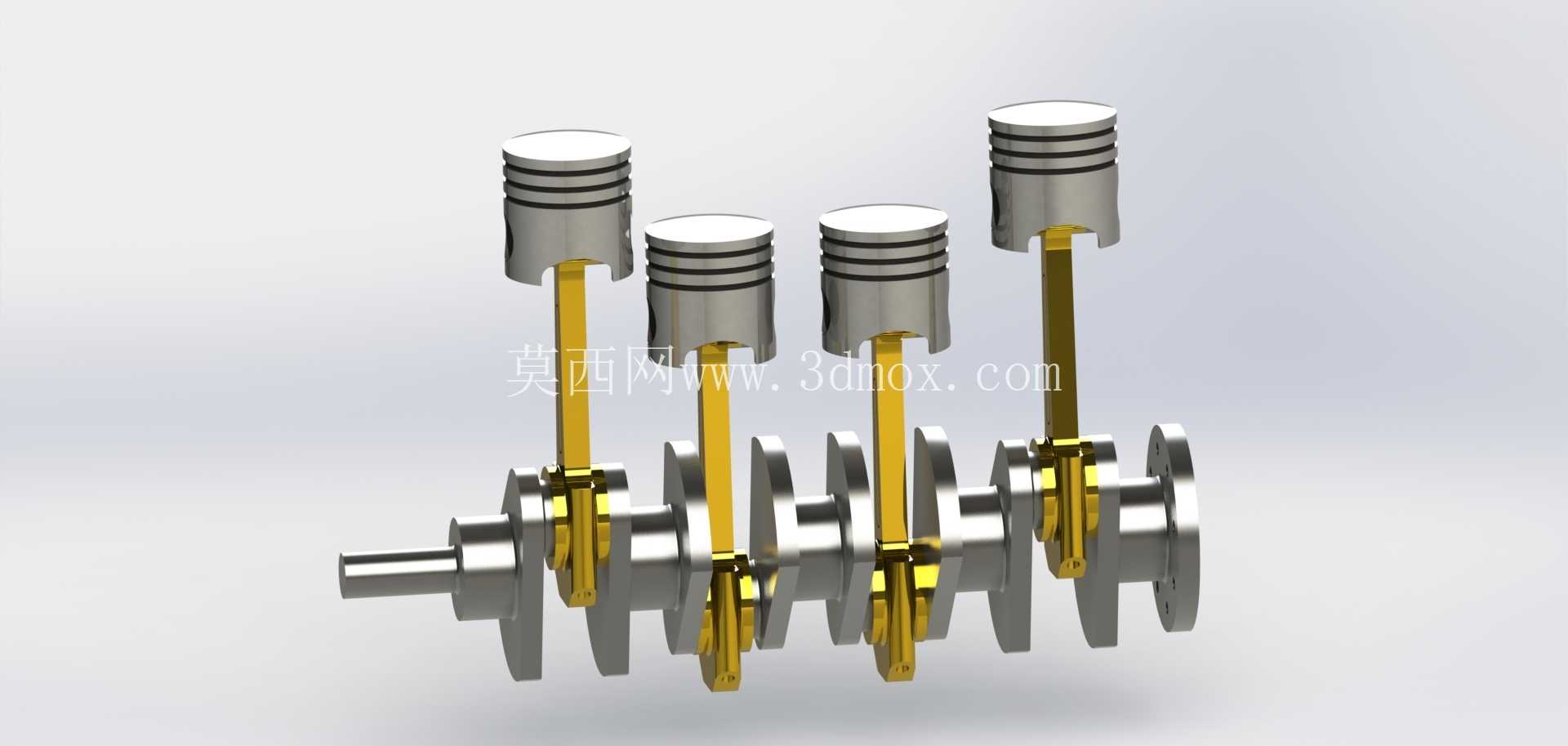

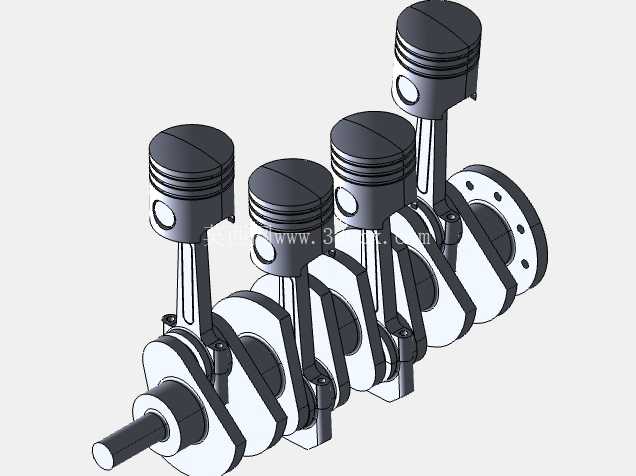

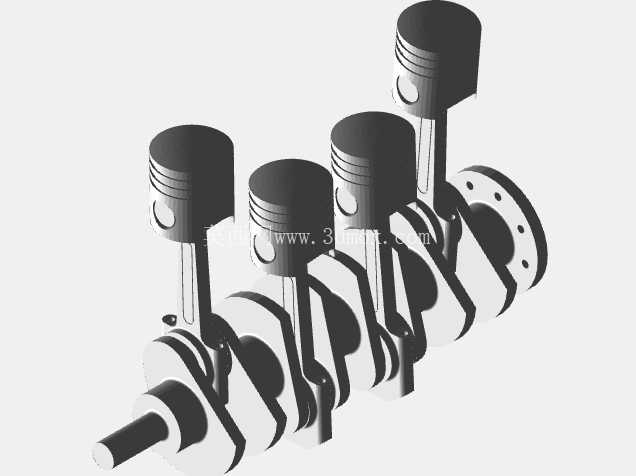

从功能逻辑来看，这套总成承担着内燃机能量转换的核心职责：燃烧室混合气爆燃产生的高压燃气推动活塞做上下往复直线运动，通过连杆将力传递至曲轴的曲柄销部位，曲轴再将直线往复运动转换为绕主轴线的旋转运动，最终把动力输出给飞轮、离合器、变速器，驱动车辆行驶。除了动力输出之外，曲轴本身还要驱动配气机构的凸轮轴、机油泵、水泵、发电机等发动机附属部件，是整个动力单元的动力输出核心。

设计层面首先要考量的是动平衡特性，四缸机型的点火间隔为180度曲轴转角，四个活塞连杆组件的往复运动惯性力、旋转运动惯性力需要通过曲轴上的平衡重来抵消，建模过程中严格按照实际机型的配重比例设置平衡块的外形与质量分布，确保曲轴在额定转速区间运转时不会产生额外的振动，避免振动传递至缸体引发整机共振，影响驾乘舒适性与零部件使用寿命。曲轴的主轴颈、曲柄销部位都设计有符合流体润滑要求的圆角过渡，避免应力集中导致的轴颈断裂，同时轴颈表面的粗糙度、形位公差都按照发动机量产件的技术要求做了还原，主轴颈与缸体主轴承座、曲柄销与连杆大头轴承的配合间隙预留了符合润滑要求的空间，能够满足实际工况下的压力润滑需求。

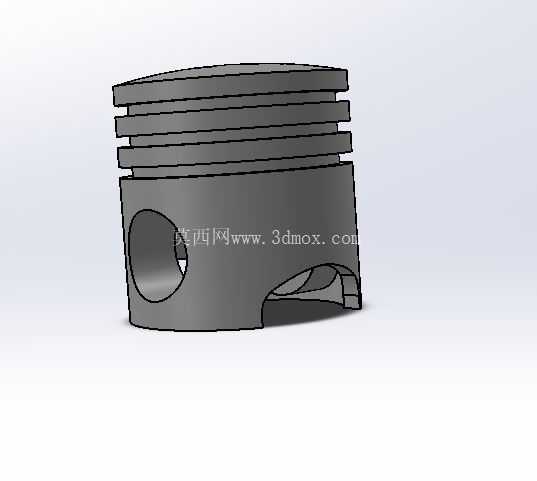

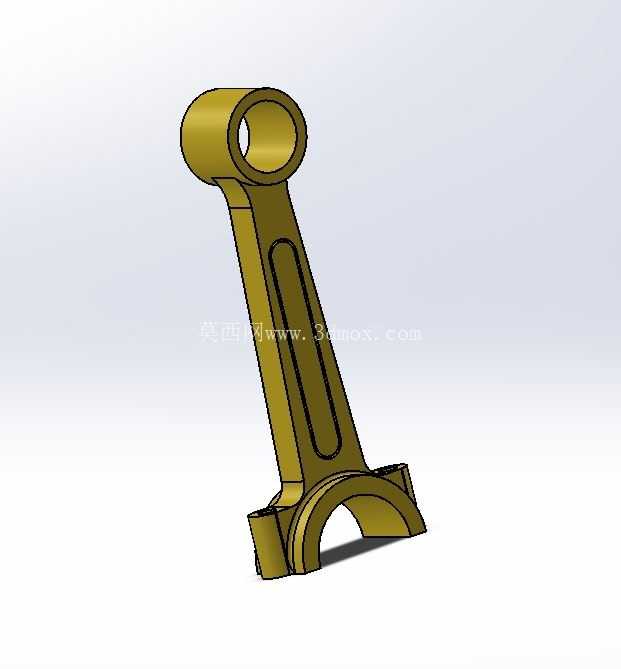

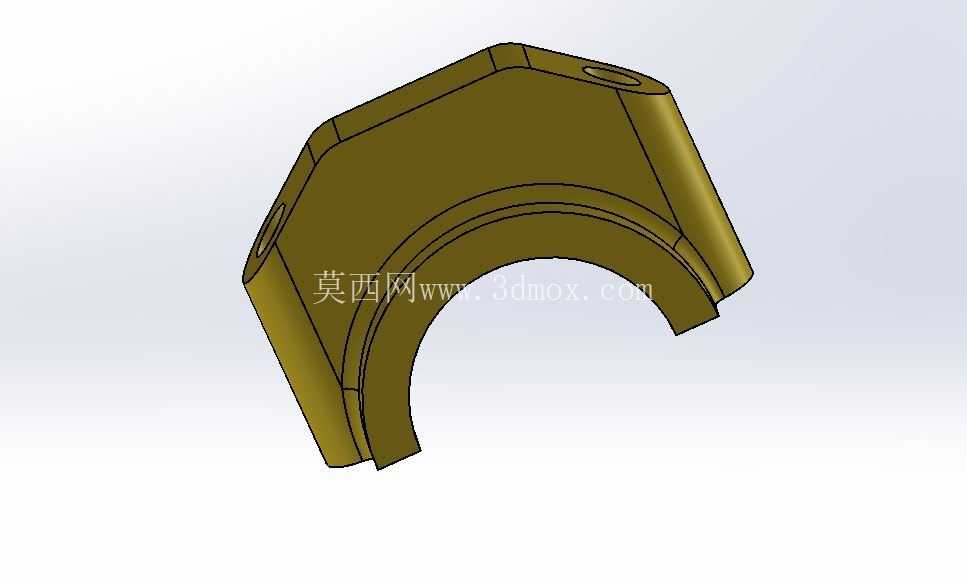

活塞部分采用了典型的汽油机活塞结构，顶部设置有三道活塞环槽，其中两道为气环，负责密封燃烧室的高压燃气，避免燃气下窜至曲轴箱影响动力输出，第三道为油环，负责刮除缸壁上多余的机油，避免机油进入燃烧室参与燃烧。活塞销采用全浮式设计，工作状态下活塞销可在连杆小头衬套、活塞销座孔内自由转动，保证磨损均匀，延长部件使用寿命。连杆采用锻钢材质的典型截面设计，杆身采用工字形截面，在保证结构强度、抗弯曲抗扭转性能的前提下尽可能降低自身重量，减少往复运动的惯性力，连杆大头采用斜切口设计，满足发动机装配时连杆从气缸中抽出的工艺要求，连杆螺栓的预紧力、定位方式都在模型中做了结构还原，符合实际装配逻辑。

安装边界方面，这套总成的轴向定位依靠曲轴前端的止推片实现，曲轴前端预留有正时齿轮、皮带轮的安装键槽与轴端螺纹，后端预留有飞轮安装的定位销孔与螺栓孔，能够直接适配对应排量的四缸发动机缸体装配要求。活塞的行程、缸径参数匹配主流1.6L排量四缸汽油机的参数，连杆长度、曲柄半径的比例符合发动机设计的最佳连杆比要求，既保证活塞运动时的侧压力处于合理区间，减少缸壁磨损，又能控制发动机整体高度，适配乘用车紧凑的发动机舱布置需求。

在实际工程应用中，这类模型可用于发动机结构教学演示，帮助初学者直观理解曲柄连杆机构的运动原理，也可用于发动机前期开发阶段的运动干涉检查、动力学仿真分析，验证不同转速下活塞、连杆、曲轴的运动轨迹是否存在干涉，校核各部件的受力情况，为后续的零部件强度计算、结构优化提供三维数模基础。建模过程中严格还原了各部件之间的装配约束关系，活塞与缸套的滑动配合、连杆与活塞销的转动配合、连杆大头与曲柄销的转动配合、曲轴主轴颈与主轴承座的转动配合都按照实际装配关系设置，可直接导入动力学仿真软件做运动模拟，直观展示四缸发动机的工作循环过程。
