简化版V型六缸动力装置结构设计

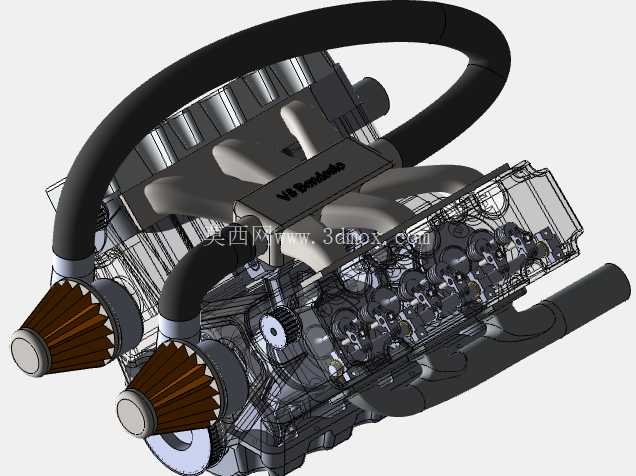

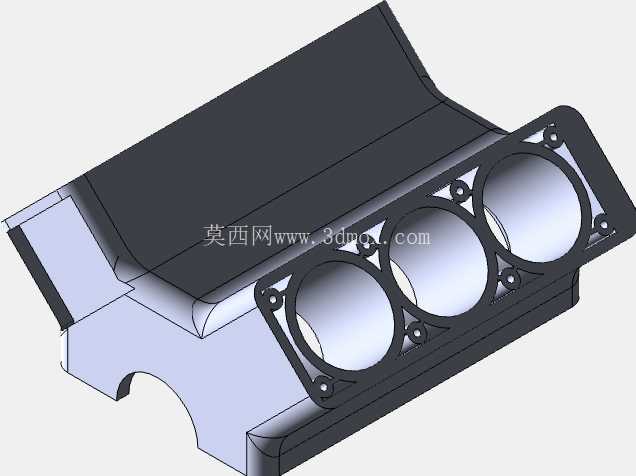

　　在乘用车动力总成开发、小型通用动力设备适配以及教学演示场景中，简化结构的V6动力单元一直是兼顾结构展示性与原理验证性的常用载体。这套V6动力结构采用60度夹角的V型气缸布局，相比直列六缸结构，整体长度缩短近三分之一，能够更好适配横置前驱车型的机舱布局，也能在小型特种动力设备的紧凑安装空间内完成布置，同时V型布局自带的运转平衡性优势，能让曲轴在运转过程中抵消一阶与二阶往复惯性力，降低整机振动水平，减少配套减震结构的设计冗余。

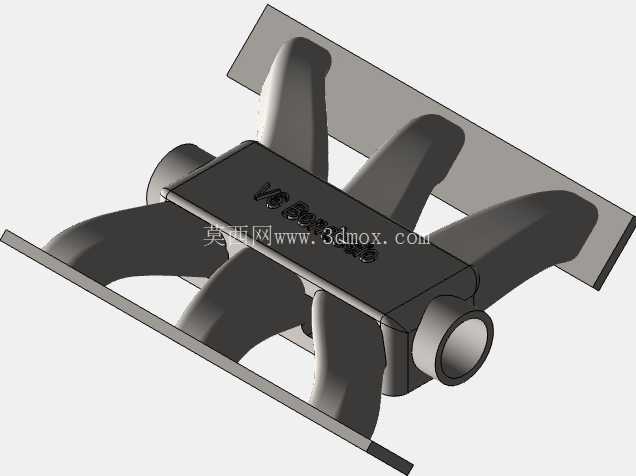

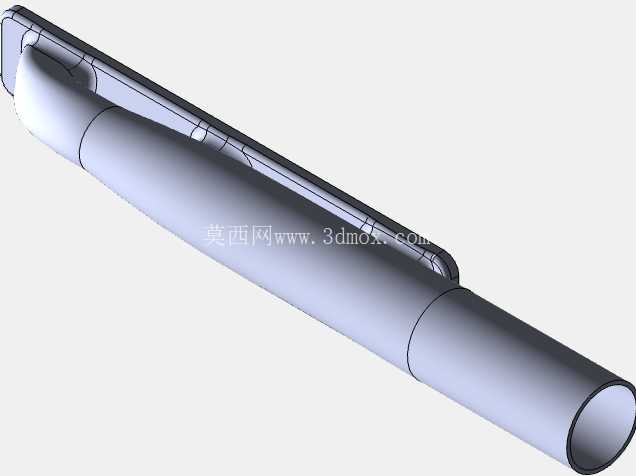

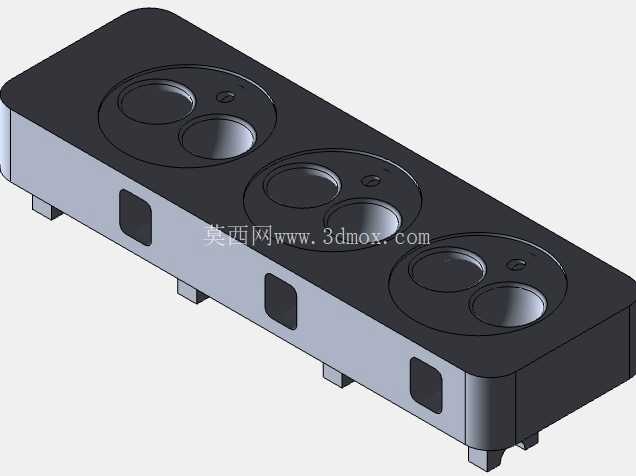

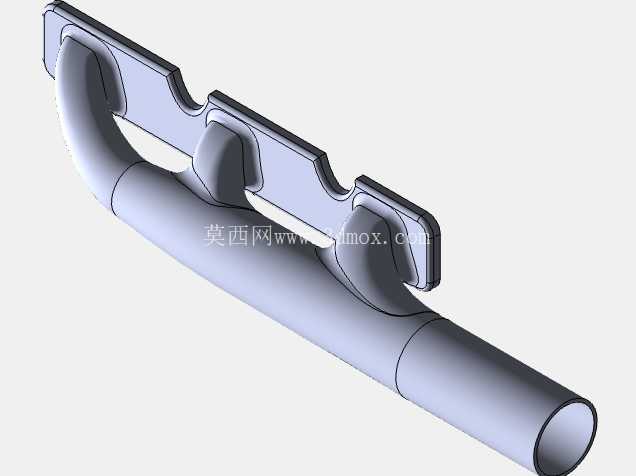

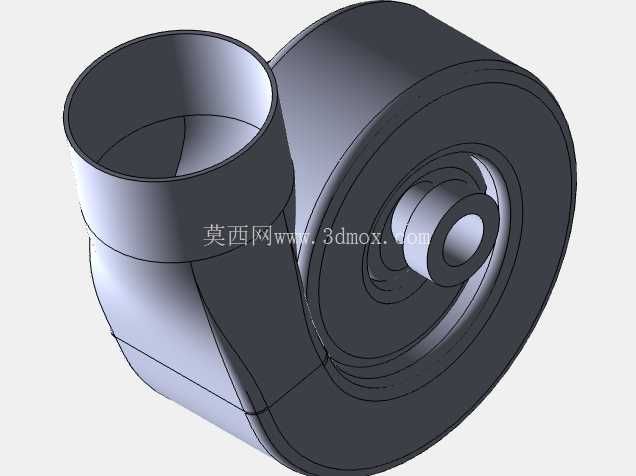

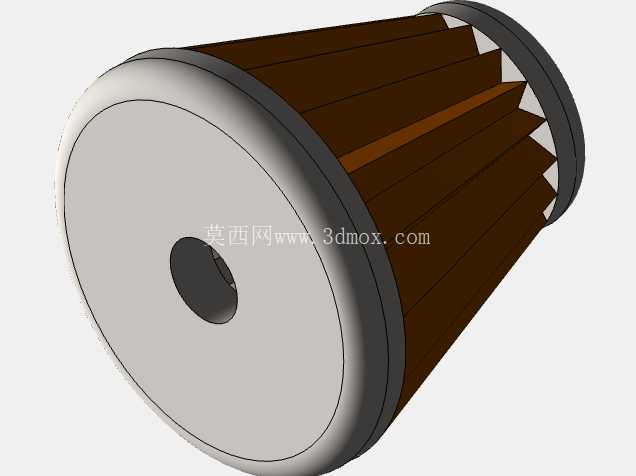

　　从结构设计思路来看，这套简化版本刻意省略了量产机型上复杂的外围附件、密封罩壳以及精细化的配气机构细节，保留了核心的曲柄连杆机构、气缸体、进排气歧管、点火组件以及输出端连接结构，既能够完整展示V6发动机的工作逻辑，也能降低建模与后续仿真计算的资源占用，适合用于原理教学、结构展示以及初期动力匹配的方案验证。进排气系统采用双侧对称布置的歧管结构，进气侧预留了标准化的节气门安装法兰面，法兰面采用通用的螺栓孔位布局，能够适配多数小排量自然吸气机型的节气门组件，排气侧的歧管走向做了圆滑过渡处理，减少排气背压对充气效率的影响，管路的弯曲半径符合排气系统设计的通用规范，避免出现气流死区影响排气顺畅度。

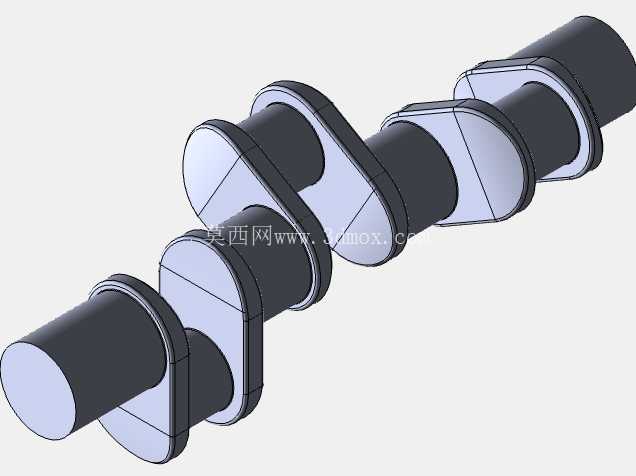

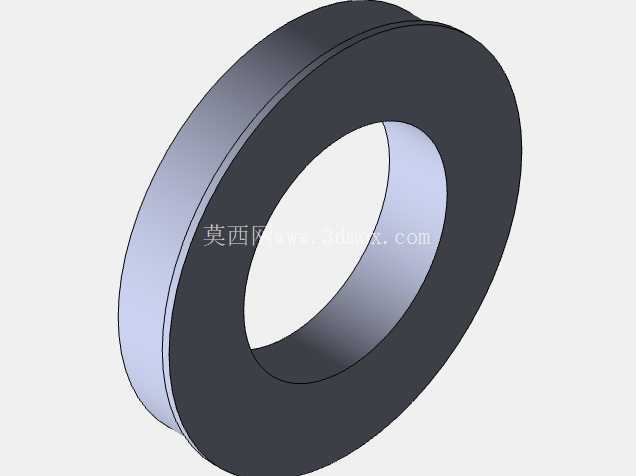

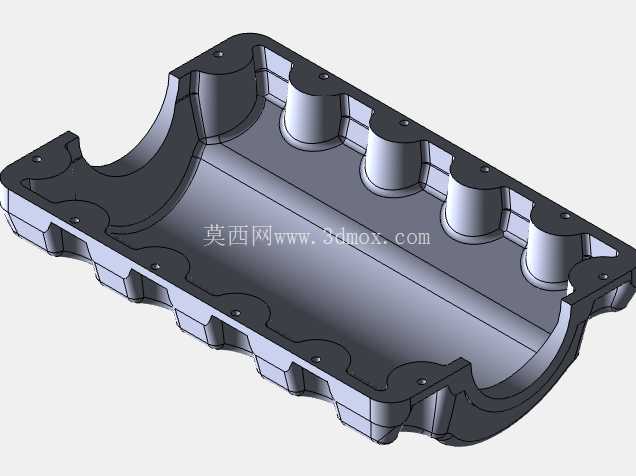

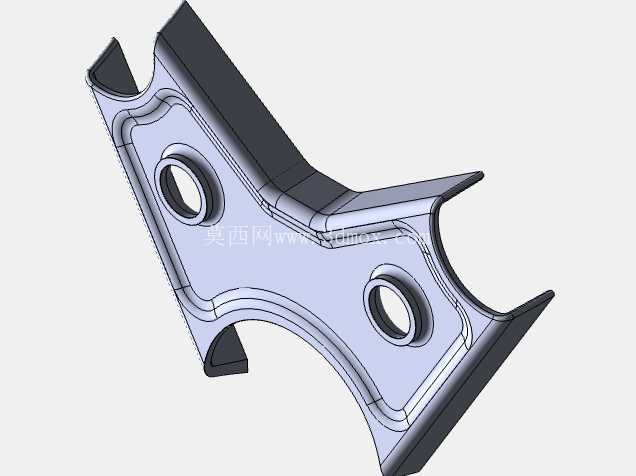

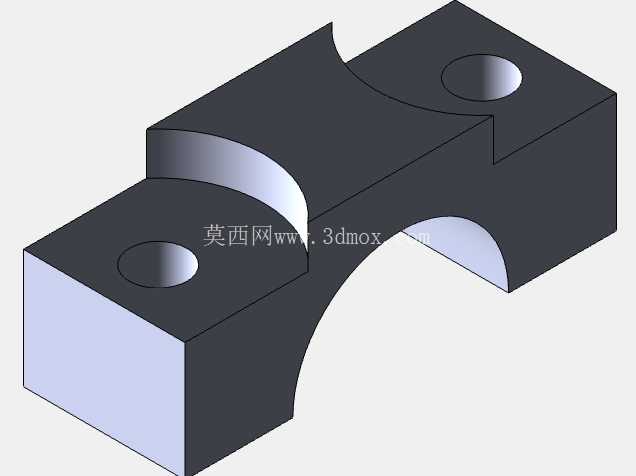

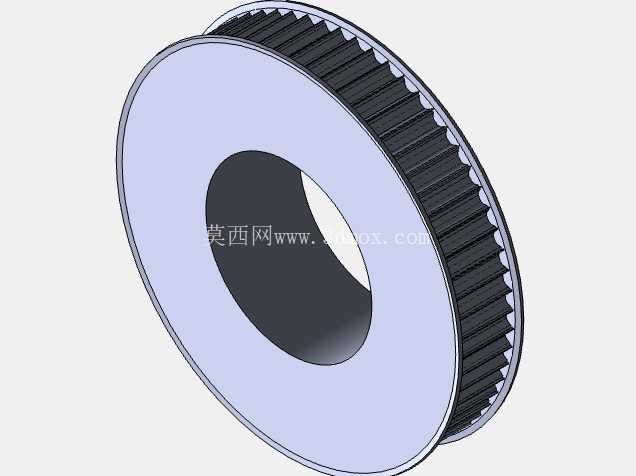

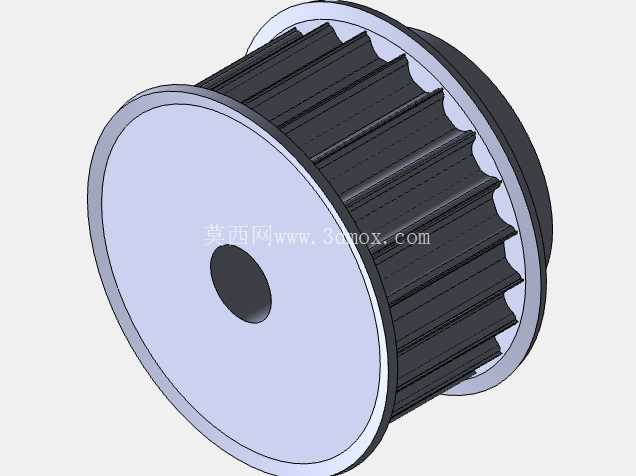

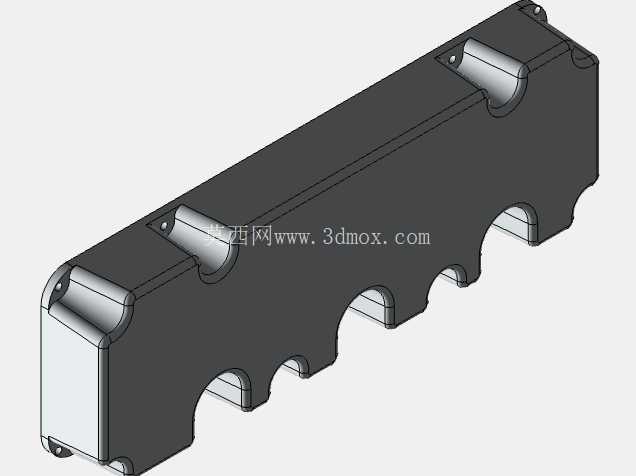

　　输出端采用锥状的动力输出接口，接口处设计了定位止口与键槽结构，能够与离合器、变速箱输入轴或者测功机连接轴实现快速定心装配，止口的配合公差选用H7/k6的过渡配合，既保证装配时的同轴度要求，也能避免过盈配合带来的拆装困难。整机的安装边界参考了主流2.5-3.0L排量V6机型的尺寸参数，气缸体两侧预留了发动机悬置的安装凸台，凸台的螺栓孔位间距、螺纹规格都符合乘用车动力总成悬置的通用设计标准，不需要额外做转接支架就能直接适配多数中型乘用车的机舱悬置点位，整机的重心落在V型夹角的中心线上，在做悬置匹配时能够更方便地计算悬置刚度参数，减少动力总成的怠速抖动传递。在结构细节处理上，曲轴采用全支撑设计，每个曲柄臂之间都设置了主轴颈支撑，提升曲轴的抗弯刚度，能够承受更高的转速区间的交变载荷，活塞部分采用简化的裙部结构，保留了活塞销座与环槽的核心结构，能够清晰展示活塞往复运动带动曲轴旋转的动力传递路径，配气机构采用单顶置凸轮轴的简化布局，省略了可变气门正时、可变气门升程等复杂调节机构，能够直观展示气门开闭与活塞运动的正时配合关系。

　　这套结构在实际应用中，既可以作为职业院校机械专业讲解内燃机工作原理的三维演示教具，通过拆解模型展示内部各部件的配合关系，也能作为汽车改装、小型动力设备开发初期的方案参考，在其基础上叠加外围附件、冷却系统、润滑系统的结构，快速完成完整动力单元的方案设计，同时简化的结构也适合用于3D打印制作实体展示模型，不需要做过多的支撑结构优化就能完成打印制作，降低实体模型的制作成本。在建模过程中，各部件的装配关系都严格按照机械设计的配合要求设置，运动部件之间预留了合理的工作间隙，避免运动仿真过程中出现干涉问题，所有的连接螺栓孔、定位销孔都按照通用标准设置参数，方便后续在实际设计中直接调用相关结构尺寸，减少重复建模的工作量。
