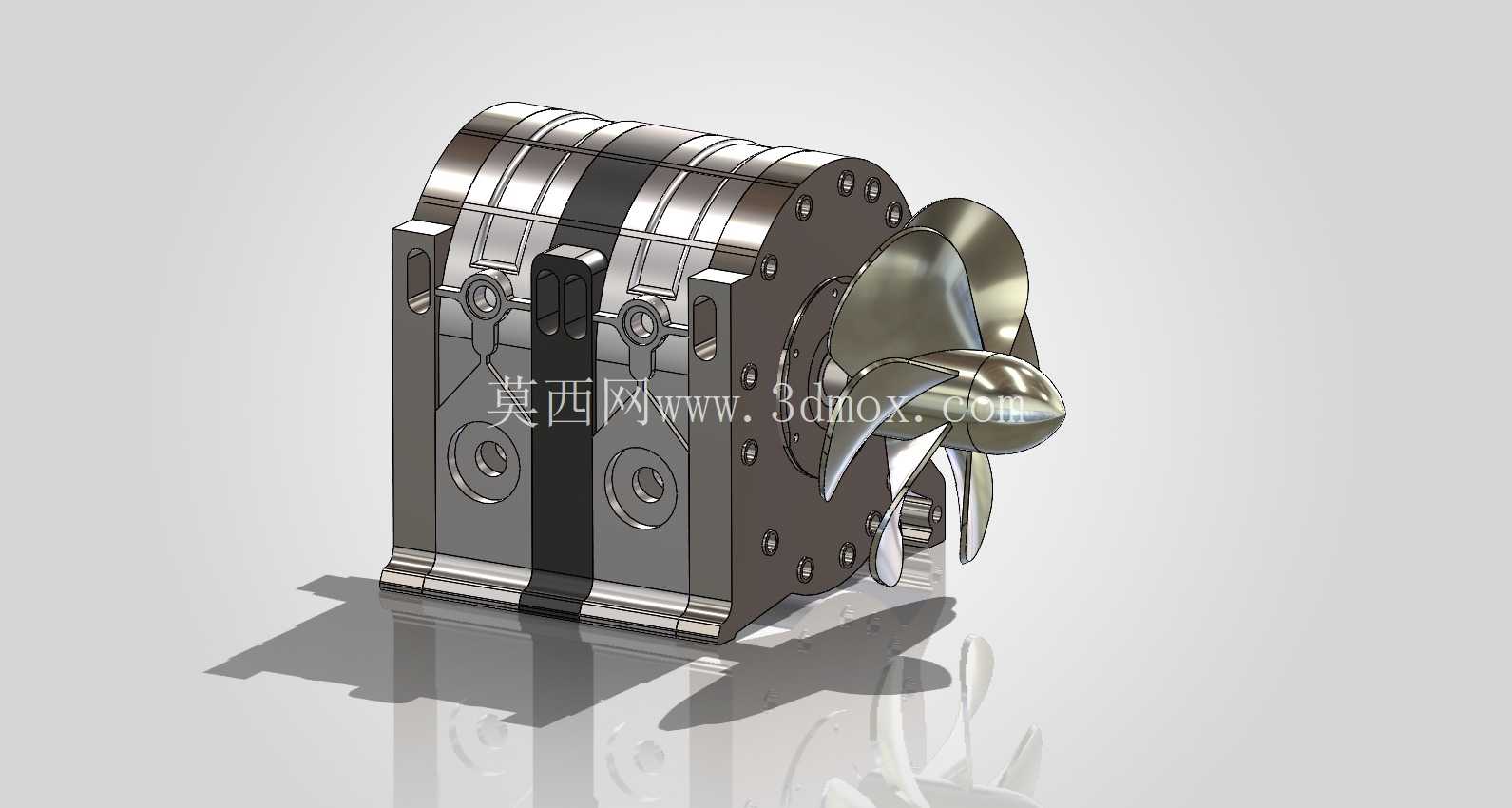

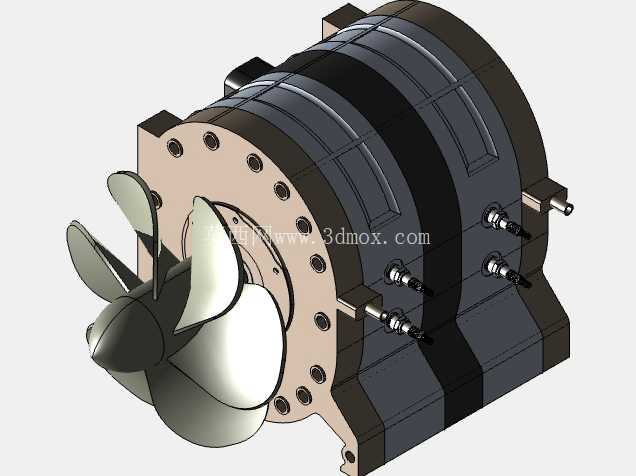

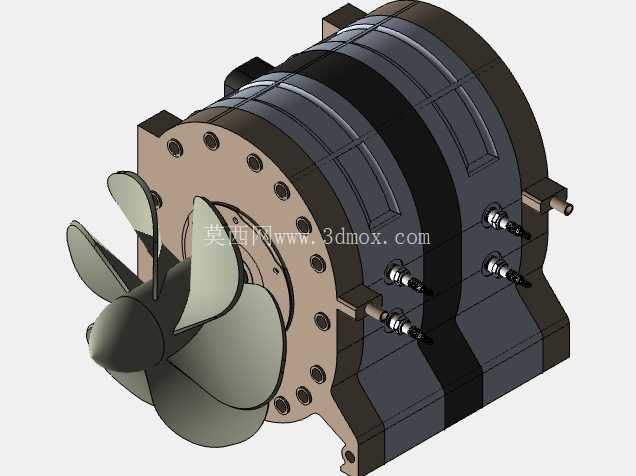

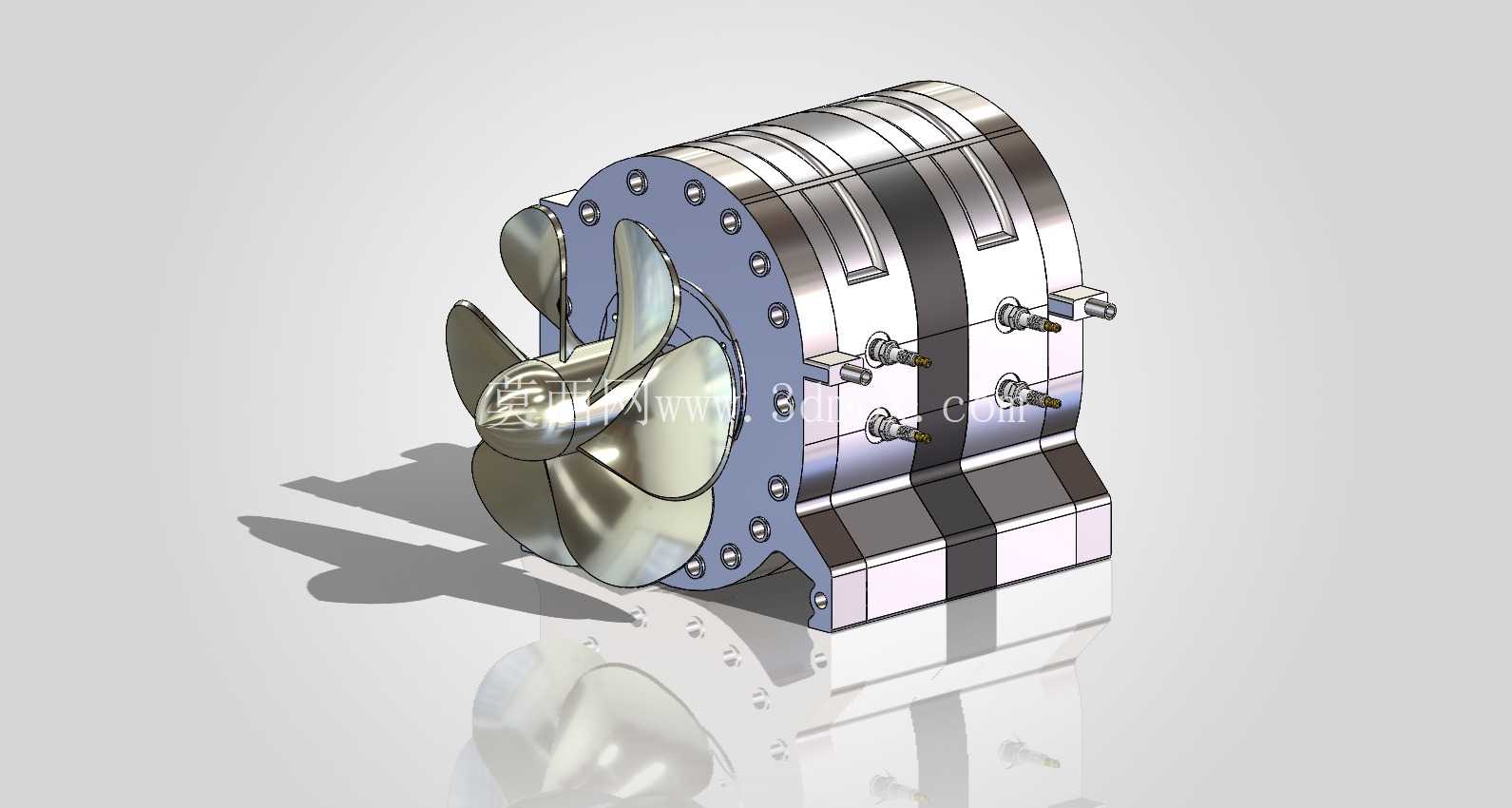

船舶推进用双转子汪克尔动力装置

　　在小型内河作业艇、近岸休闲船舶以及无人监测船的动力选型场景中，传统往复式活塞发动机往往存在体积占比大、振动幅值高、功率重量比偏低的问题，尤其是船长在8米以内的小型船舶，机舱空间的预留尺寸十分有限，过大的动力单元会挤压载货或作业设备的安装空间，同时往复运动带来的持续振动还会影响船载精密监测设备的运行稳定性。这套双转子汪克尔动力装置，正是针对这类小型船舶推进场景的痛点完成的结构设计，将原本独立的两个汪克尔转子燃烧室集成在同一组圆柱形壳体内，直接通过输出端连接船用螺旋桨，省去了传统动力系统中额外的减速转接结构，大幅压缩了动力单元的整体轴向尺寸。

　　从结构布局来看，两个转子的相位角经过错配设计，能够抵消单转子运行时的扭矩波动，让输出轴的动力输出更平顺，避免螺旋桨在低转速下出现推力不均引发的船体抖动。壳体部分采用一体化的铸造基体搭配侧端密封盖板，既保证了燃烧室的密封可靠性，也减少了分体式壳体过多连接面带来的漏油、漏气风险，壳体侧面预留的安装凸台带有标准螺栓孔位，能够直接匹配小型船舶常用的机舱安装支架，不需要额外设计转接工装。输出轴的轴伸尺寸按照小型船用螺旋桨的标准安装接口设计，轴端带有平键槽与锁紧螺纹，能够直接适配对应推力等级的三叶螺旋桨，安装时只需要保证螺旋桨端面与轴肩的贴合精度，不需要额外调整同轴度，降低了现场安装的调试难度。

　　在功能实现上，这套动力装置没有沿用传统船用发动机的外置飞轮结构，而是利用两个转子自身的旋转惯量实现动能储存，进一步缩短了整机的轴向长度，让整个动力单元可以布置在船体尾部的狭小舱室内，甚至可以直接集成在舷外机的安装位上，适配更多小型船舶的改装需求。冷却回路的设计采用壳体夹层式流道，冷却水直接从船体外侧引入，经过壳体夹层带走燃烧室热量后直接排出，不需要额外布置复杂的外置冷却管路，减少了管路泄漏的故障点。进气与排气接口统一布置在壳体的上侧，能够方便地连接船用空滤与排气管道，避免舱内废气积聚。

　　从安装边界来看，整机的圆柱形壳体外径控制在小型船舶机舱的常规预留宽度范围内，底部的安装支脚高度经过优化，能够保证输出轴的中心高度与常规船舶螺旋桨的轴系中心高度匹配，安装时不需要额外调整轴系的俯仰角度。在实际运行场景中，这套动力装置的高功率重量比特性，能够让小型船舶获得更高的载重余量，同时旋转式结构的运行噪声远低于同功率等级的往复式活塞发动机，能够降低近岸航行时的噪声污染，也适合用于对静音性有一定要求的水文监测无人船。设计过程中针对汪克尔发动机常见的密封件磨损问题，在转子 apex 密封位置预留了润滑介质通道，能够在运行过程中持续为密封件提供微量润滑，延长密封件的更换周期，减少日常维护的工作量。整机的零部件集成度较高，除了必要的密封件与紧固件外，没有过多的零散结构，拆解维护时只需要拆开侧端盖板即可完成转子与密封件的检查更换，不需要将整机从船体上完全拆下，降低了后期维护的操作难度。针对船舶运行时的潮湿盐雾环境，壳体外表面与外露金属件都预留了防腐处理的工艺余量，建模时已经考虑了镀层与涂层的厚度，不会因为表面处理导致安装配合尺寸出现偏差。输出轴与壳体之间的密封采用双唇口耐油防水密封结构，能够阻挡船外的水进入壳体内部，同时防止壳体内的润滑油泄漏到船外造成水体污染。在动力匹配层面，双转子的结构设计能够让整机在较宽的转速区间内保持稳定的扭矩输出，不管是船舶低速离靠岸还是高速航行，都能提供平顺的推力，不会出现往复式发动机低转速下扭矩不足导致的熄火问题。整个模型的结构细节完整还原了实际生产中的工艺特征，包括壳体上的铸造拔模斜度、螺栓孔的沉头结构、密封槽的尺寸精度、润滑油道的走向，都按照实际工程设计的要求完成建模，能够直接用于结构验证、教学演示以及后续的工程化改进参考，帮助设计人员快速理解紧凑型旋转动力单元在船舶推进场景下的布局逻辑与安装要点。
