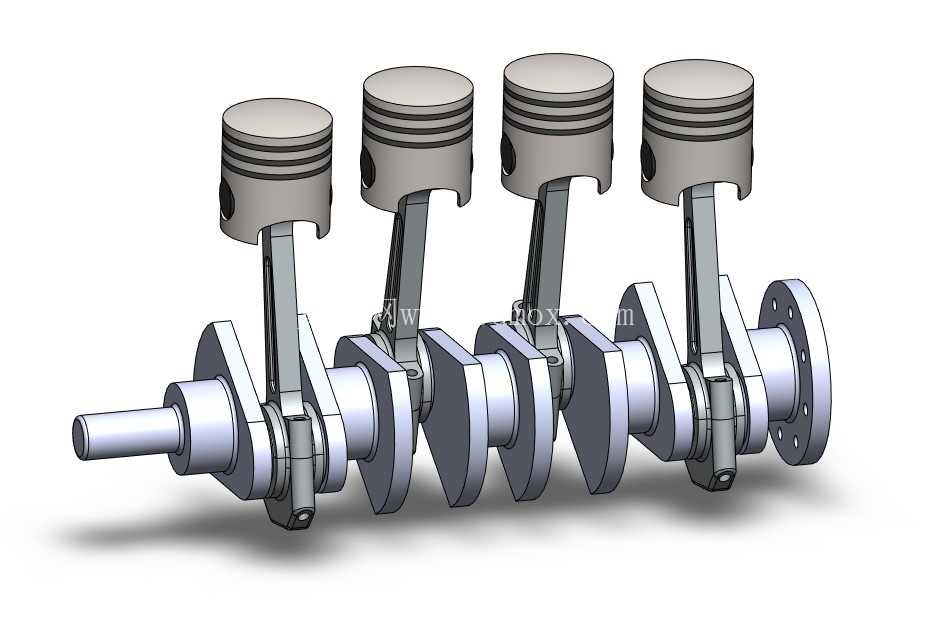

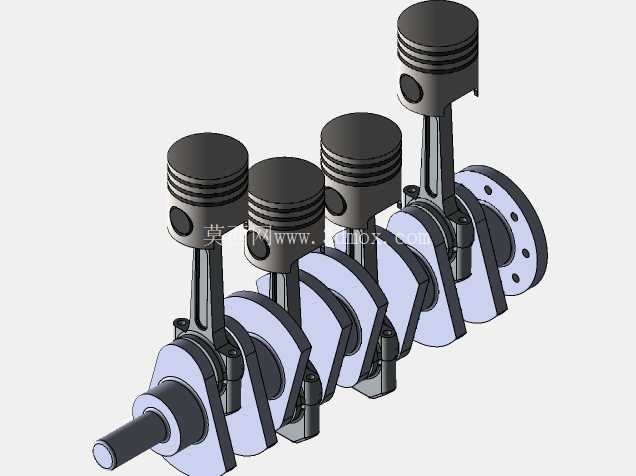

直列四缸活塞曲柄连杆机构演示结构

这套结构聚焦内燃机核心运动转换单元的原理展示，完全还原直列四缸机型的曲柄连杆布置逻辑，没有冗余的缸盖、配气、供油附属结构，把动力传递路径上的核心部件完全裸露呈现，方便从业者直观观察不同曲柄相位下活塞的往复运动规律。从实际应用场景来看，这类简化结构常出现在职业院校的机械原理教具、内燃机维修实训台架、动力系统科普展项中，也可作为新入职结构工程师熟悉内燃机动力传递逻辑的入门建模参考，帮助设计人员快速建立曲柄相位与活塞运动时序的对应关系，避免后续整机设计中出现点火顺序匹配错误、曲柄配重失衡的问题。

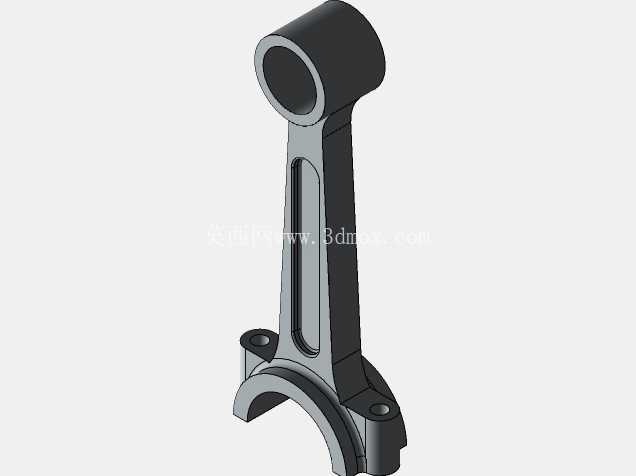

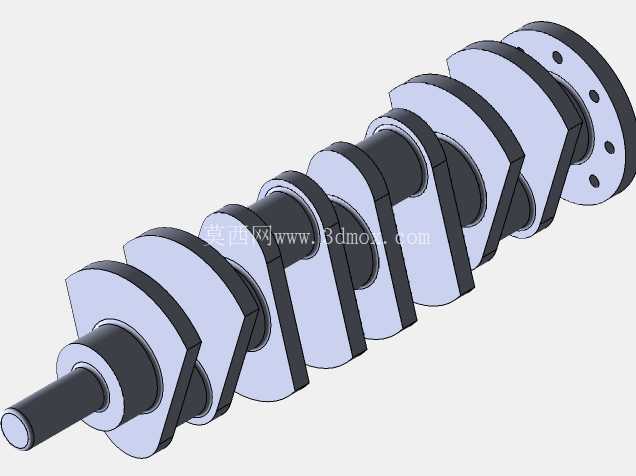

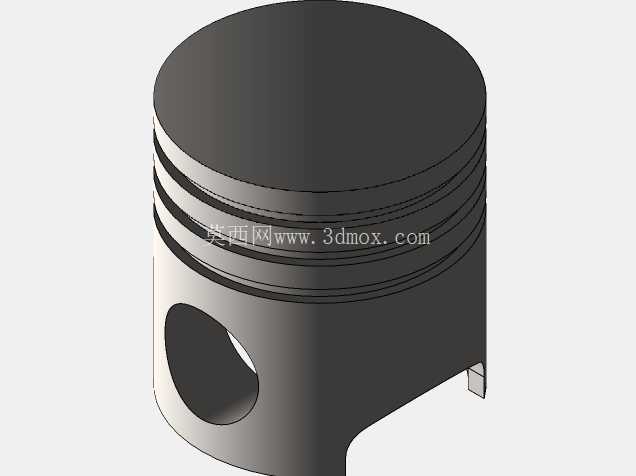

从功能特性上看，四个活塞沿曲轴轴向等距排布，相邻曲柄销保持90度相位差，完全匹配量产直列四缸发动机的做功间隔角，转动曲轴时可以清晰看到四个活塞依次到达上止点的过程，完美复现“吸气-压缩-做功-排气”循环中活塞的位置变化逻辑。活塞裙部采用直筒式简化结构，保留了活塞销座的安装凸台，没有设置量产机型上的气环、油环槽结构，降低建模复杂度的同时不影响运动逻辑展示；连杆采用平切口大头设计，大头轴瓦位置做了简化的环形贴合面，小头通过活塞销与活塞铰接，运动过程中连杆随曲柄转角变化做往复摆动，清晰展现曲柄滑块机构的运动特性。曲轴采用整体式锻造结构的简化造型，四个曲柄销分别对应四个连杆，前后端设置主轴颈支撑位，输出端保留法兰连接结构，可外接飞轮或者动力输入手柄，方便手动转动演示运动过程，曲柄臂上的配重块做了等比例简化，直观展示曲轴动平衡的配重布置逻辑。

设计思路上完全遵循原理优先的原则，所有部件的尺寸比例严格参考量产小排量四缸汽油机的核心参数缩放，活塞直径与行程的比值保持在1.1左右的常规区间，连杆中心距与曲轴回转半径的比值控制在3.2-3.5的合理范围，避免运动过程中连杆摆角过大出现运动干涉，同时保证演示时的运动状态和真实机型完全一致。所有铰接位置都预留了合理的配合间隙，活塞与模拟缸套（演示结构未做缸套，仅保留活塞运动的轴向导向约束）的间隙控制在0.05-0.1mm的演示级公差范围，连杆大头与曲柄销、连杆小头与活塞销的转动间隙控制在0.03-0.08mm，既保证转动顺畅无卡滞，也不会因为间隙过大出现运动过程中的晃动错位。

从安装边界来看，整套结构的轴向总长度由四个曲柄的厚度、曲柄臂宽度以及前后主轴颈的伸出长度决定，径向最大尺寸为曲轴回转直径加上连杆摆动的最大外廓尺寸，安装时仅需要在前后主轴颈位置设置两个支撑轴承座即可完成固定，不需要额外的缸体支撑结构，非常适合做开放式的运动展示。如果要将这套演示结构拓展为实训台架，只需要在曲轴输入端加装手摇柄、输出端加装角度刻度盘，就可以定量观察不同曲轴转角下的活塞位移量，也可以加装位移传感器连接数据采集设备，直接绘制活塞运动的位移曲线，和理论计算的曲柄滑块运动曲线做对比验证。对于三维建模从业者来说，这套结构的建模过程可以很好地练习多部件运动配合的间隙校核、相位角度的参数化设计，通过添加motion运动仿真，还可以直观验证不同曲柄相位下的活塞运动时序，检查连杆摆动过程中是否存在与曲轴、活塞裙部的干涉问题，为后续做完整的内燃机整机建模打下基础。在实际的工程设计中，这类核心机构的参数匹配直接决定了发动机的运转平顺性，四缸机型的1-3-4-2做功顺序正是基于90度的曲柄相位差实现的，通过这套简化结构的运动演示，设计人员可以快速理解做功顺序与曲柄布置的对应关系，避免在后续整机设计中出现点火正时匹配错误的问题，同时也能更直观地理解曲轴配重的平衡原理，为曲轴的动平衡设计提供直观的参考。
