缩尺仿真喷气发动机结构展示模型

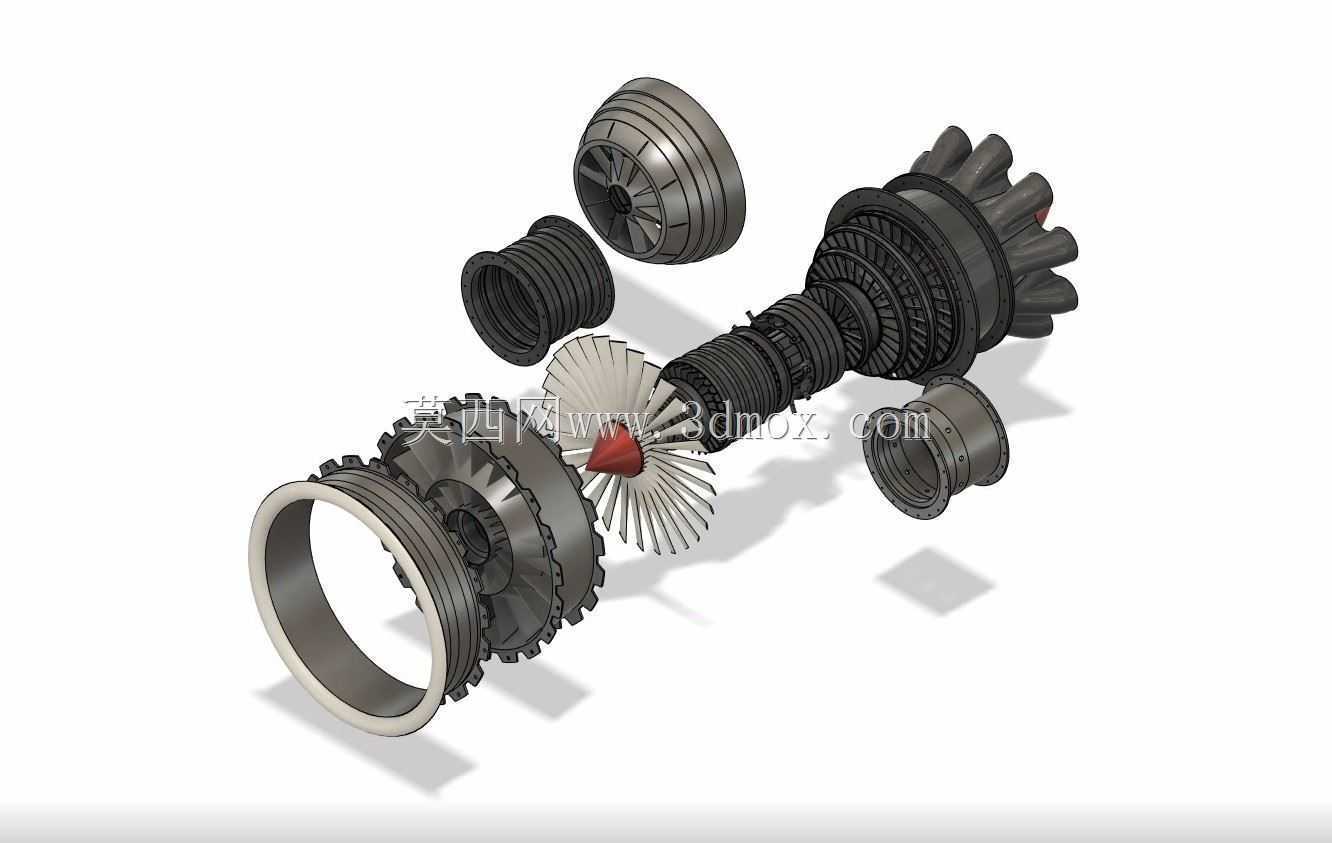

　　这套缩尺结构模型完整还原了轴流式喷气发动机的核心气动与结构布局，可直接用于航空动力类教学演示、科普展陈以及航发入门结构认知场景，相比全尺寸真机，缩尺比例的设计既保留了全部核心结构的相对位置关系，也能在普通桌面展陈空间完成完整布置，不需要占用大型工业展厅的专属场地。从实际功能还原角度，模型完整呈现了进气道整流段、多级压气机叶片、燃烧室承力机匣、涡轮做功段以及尾喷管收敛段的全部装配关系，每一级压气机叶片的安装角、叶尖与机匣的预留间隙都按照真机的相对比例做了等比缩放，甚至进气道中心的整流锥外形也严格匹配真机的气动修型曲线，能够直观展示空气从进入进气道开始，经过压气机逐级增压、燃烧室喷油燃烧、高温燃气推动涡轮做功，

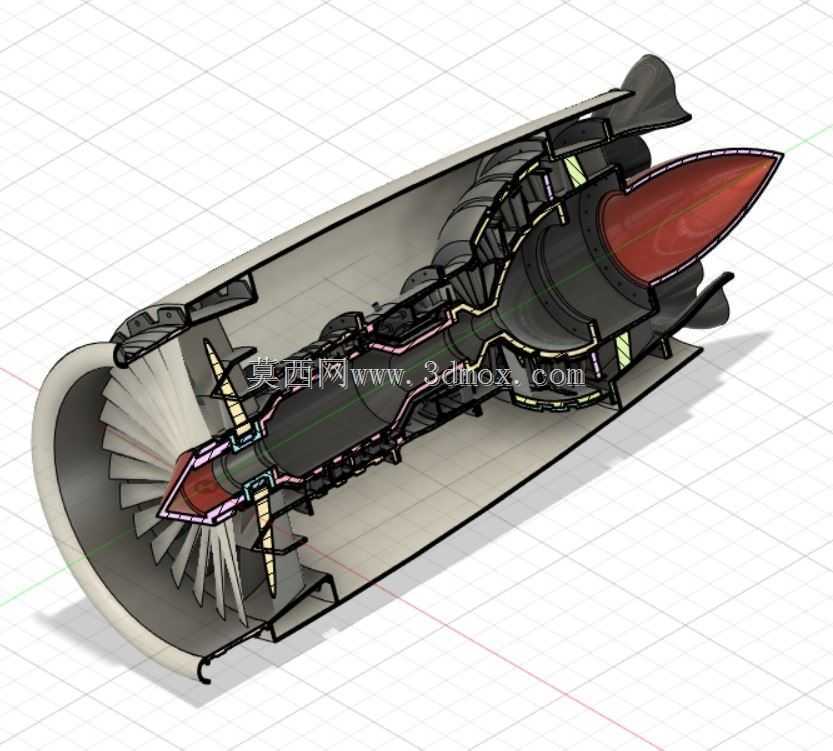

　　最终从尾喷管高速喷出产生推力的完整工作流程。做这类缩尺航发模型的结构设计时，首先要敲定的是整体缩放基准，不能随意调整各段的轴向长度比例——如果随意缩短压气机段或者涡轮段的长度，会直接误导学习者对航发各段长度占比的认知，因此建模过程中先以真机的最大外径为基准确定缩放系数，再逐段反推进气道、压气机、燃烧室、涡轮、尾喷管的轴向尺寸，保证各部件的相对安装位置和真机完全一致。其次要考虑结构展示的直观性，机匣部分做了半透明隐含处理的设计预留，不需要拆解模型就能直接看到内部的叶片排列、转子轴的贯穿路径以及燃烧室的火焰筒布置位置，避免了传统实体模型需要拆分才能观察内部结构的不便。从安装边界来看，模型整体为圆柱回转体结构，

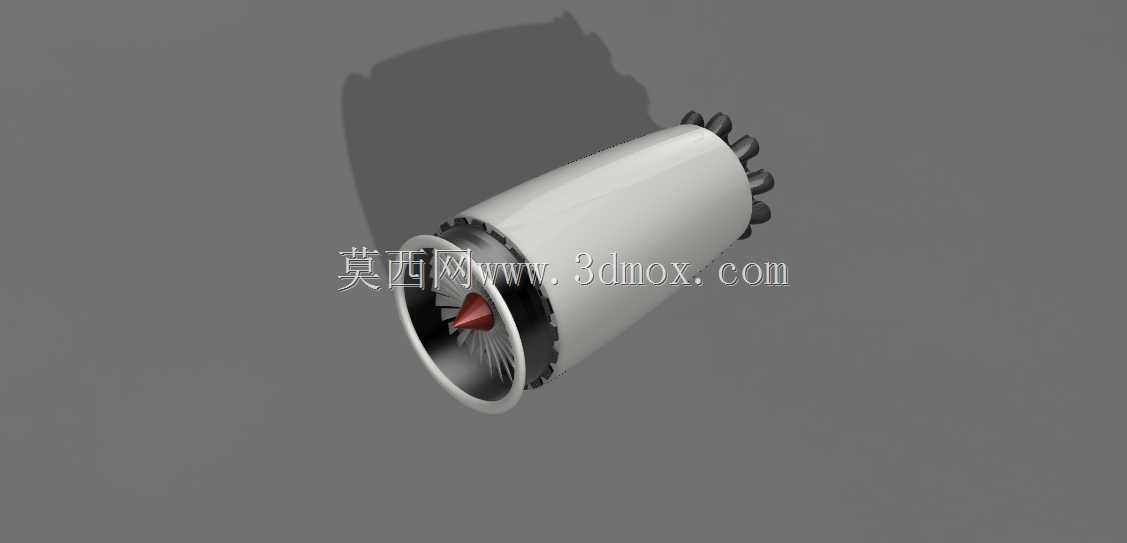

　　最大外径位于燃烧室段的机匣位置，进气道唇口做了圆滑收边处理，尾喷管出口为收敛型环形截面，整体重心位于燃烧室段靠前位置，做展陈安装时只需要在机匣下方设置两个对称的支撑点，分别布置在压气机后段和涡轮前段位置，就能保证整体放置的稳定性，不需要额外增加尾部配重，支撑结构也不会遮挡进气道、尾喷管以及叶片部分的展示视线。在细节结构处理上，压气机的每一级转子叶片和静子叶片都做了区分，转子叶片叶型更薄、安装角随级数增加逐步调整，静子叶片固定在机匣内壁上，和转子叶片交错布置，完全还原真机的压气机气流整流逻辑；涡轮段的叶片长度比压气机末级叶片更长，符合高温燃气驱动段的结构特征，尾喷管内壁做了光滑过渡处理，没有多余的凸台结构，

　　还原真机尾喷管的低阻设计要求。这类模型在实际使用中，除了静态展陈之外，还可以配合3D打印制作可动转子版本，将转子轴设置为可转动结构，手动拨动进气道叶片就能带动整根转子轴连同压气机、涡轮叶片同步转动，更直观展示转子部件的联动关系，帮助刚接触航空动力结构的设计人员快速建立轴流式喷气发动机的整体结构认知，避免从二维图纸学习时容易出现的空间位置误解。建模过程中对所有回转面都做了曲率连续检查，保证机匣外表面、进气道唇口、尾喷管收敛段的曲面光滑无折角，叶片部分的叶型曲线也做了相切连续处理，没有出现棱角或者断面，既保证了外观展示的仿真度，也能直接用于后续的3D打印快速成型，不需要额外做曲面修复工作。
