拼图式创意发动机外观结构设计方案

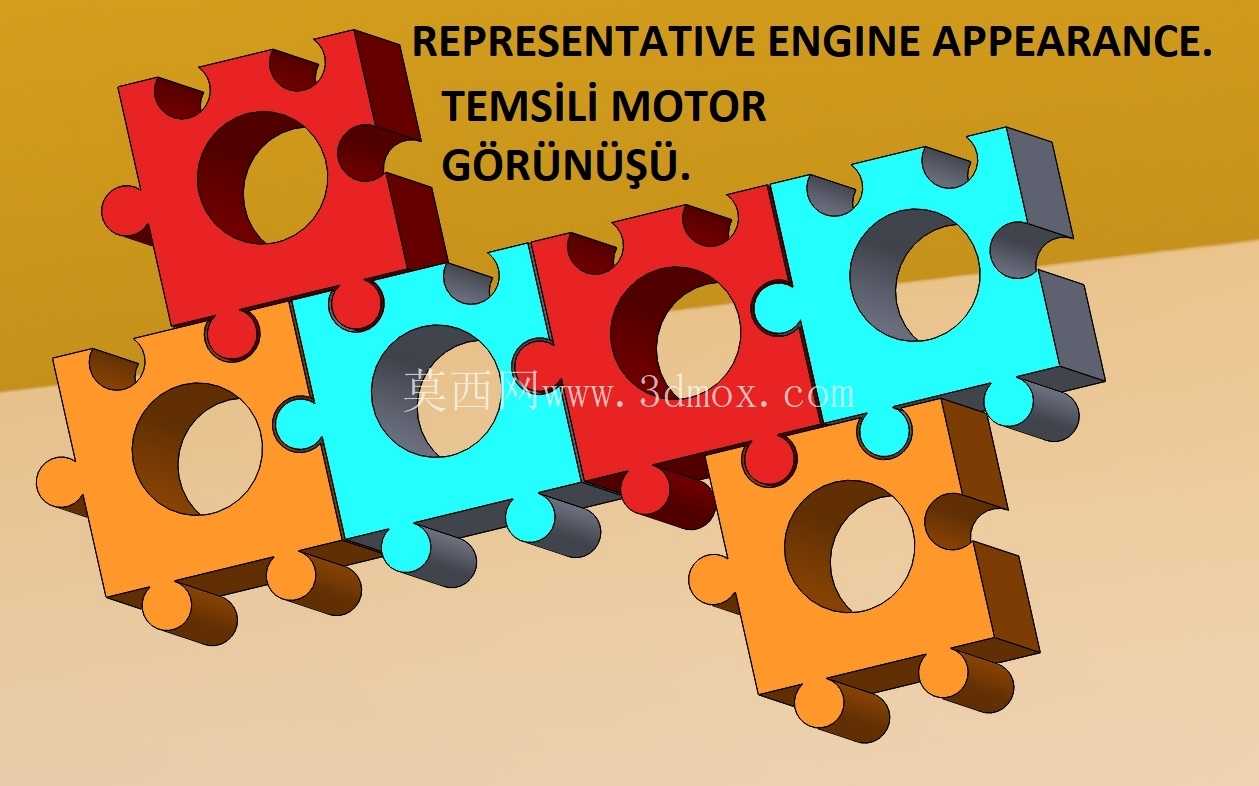

　　这款创意发动机外观采用模块化拼接的设计思路，打破了传统动力装置规整封闭的外壳造型逻辑，将发动机的外观覆盖件拆分为类似拼图块的独立单元，每个单元通过凹凸卡扣结构实现相邻部件的精准咬合，既保留了发动机作为动力核心的功能属性，又通过趣味化的造型语言拓展了动力装置在科普展示、创意教具、概念样机领域的应用场景。从实际使用场景来看，这类造型的发动机可应用于青少年科创教育的动力原理展示场景，拆分式的拼图外壳能够让学习者直观观察内部动力传输路径，相比全封闭的传统发动机外壳，无需拆卸大量紧固件即可完成局部结构的展示，降低了教学场景下的操作门槛；同时也可作为概念动力样机用于文创类动力装置、主题展陈的动力核心单元，辨识度较高的外观能够快速传递创意设计属性，适配展陈场景下的视觉传播需求。

　　在功能特性层面，每个拼图式外壳单元都对应发动机内部的一个功能模块区域，红色单元对应燃烧室所在的缸体区域，蓝色单元对应冷却水道布置的散热区域，橙色单元对应润滑系统与油路布置区域，不同颜色的单元既做了视觉区分，也对应了内部不同的功能分区，日常维护时可单独拆下对应区域的外壳单元，无需拆解整个外覆盖件，减少了维护过程中对其他密封区域的干扰。设计过程中首先确定了发动机的核心安装边界，整体安装固定点位沿用常规同排量发动机的悬置安装孔位，确保这款创意外观的发动机能够直接适配原有动力舱的安装空间，不需要对配套设备的安装机架做额外改造；每个拼图块的卡扣结构做了密封槽设计，卡扣咬合时密封槽内的橡胶条能够实现相邻单元的密封，满足发动机外壳的防尘、防溅水要求，不会因为拼接结构影响外壳的基础防护性能。

　　外形尺寸上，整体长宽高参数与同功率常规发动机保持一致，不会因为外观造型的变化增加额外的安装空间占用，每个拼图单元的壁厚控制在2.5mm，既保证外壳的结构强度，也不会过多增加发动机整体重量；拼图块的凸起卡扣与凹槽的配合公差控制在0.1mm，确保拼接后没有明显缝隙，同时拆卸时不需要专用工具，徒手即可完成对应单元的拆装。在结构设计阶段，特意规避了拼接缝隙正对发动机高温区域的问题，所有拼接缝隙都避开了排气侧的高温区域，防止长期高温环境下密封胶条老化加速；同时每个外壳单元内侧都设计了散热筋条，对应内部的散热区域，筋条高度3mm，间距8mm，能够在不增加外壳整体厚度的前提下提升散热面积，抵消拼接结构可能带来的散热效率下降问题。

　　安装边界方面，发动机的输出轴位置、进气接口、排气接口、油路接口的位置都与常规同类型发动机保持一致，外接管路、传动部件都可以直接沿用原有配套规格，不需要重新设计适配的连接部件，降低了这款创意外观发动机的配套使用成本。从结构可靠性角度考虑，每个拼图单元除了侧边的卡扣咬合，还在单元内侧设计了一个隐藏式的固定螺柱，与发动机内部的缸体支架连接，卡扣实现快速定位与初步固定，螺柱实现最终的紧固，避免设备运行过程中振动导致卡扣松脱，兼顾了拆装便捷性与运行可靠性。
