在小排量乘用车、轻型商用车以及小型非道路移动机械的动力系统升级过程中,涡轮增压器是兼顾动力输出提升与燃油经济性优化的核心部件,这套单级径向涡轮增压器的结构设计,完全围绕小排量动力单元的增压需求展开,没有冗余的结构设计,所有特征都服务于气流引导、高速旋转稳定性与安装适配性。从实际装车场景来看,这类增压器主要匹配1.0L-2.5L排量的汽柴油发动机,通过发动机排出的高温废气驱动涡轮端叶轮高速旋转,同轴带动压气机端叶轮压缩进入气缸的新鲜空气,提升气缸进气充量,在不增加发动机排量的前提下将动力输出提升30%-50%,同时降低泵气损失,优化中小负荷工况下的燃油消耗率,是当前内燃机节能减排技术路线中应用最广泛的核心部件。

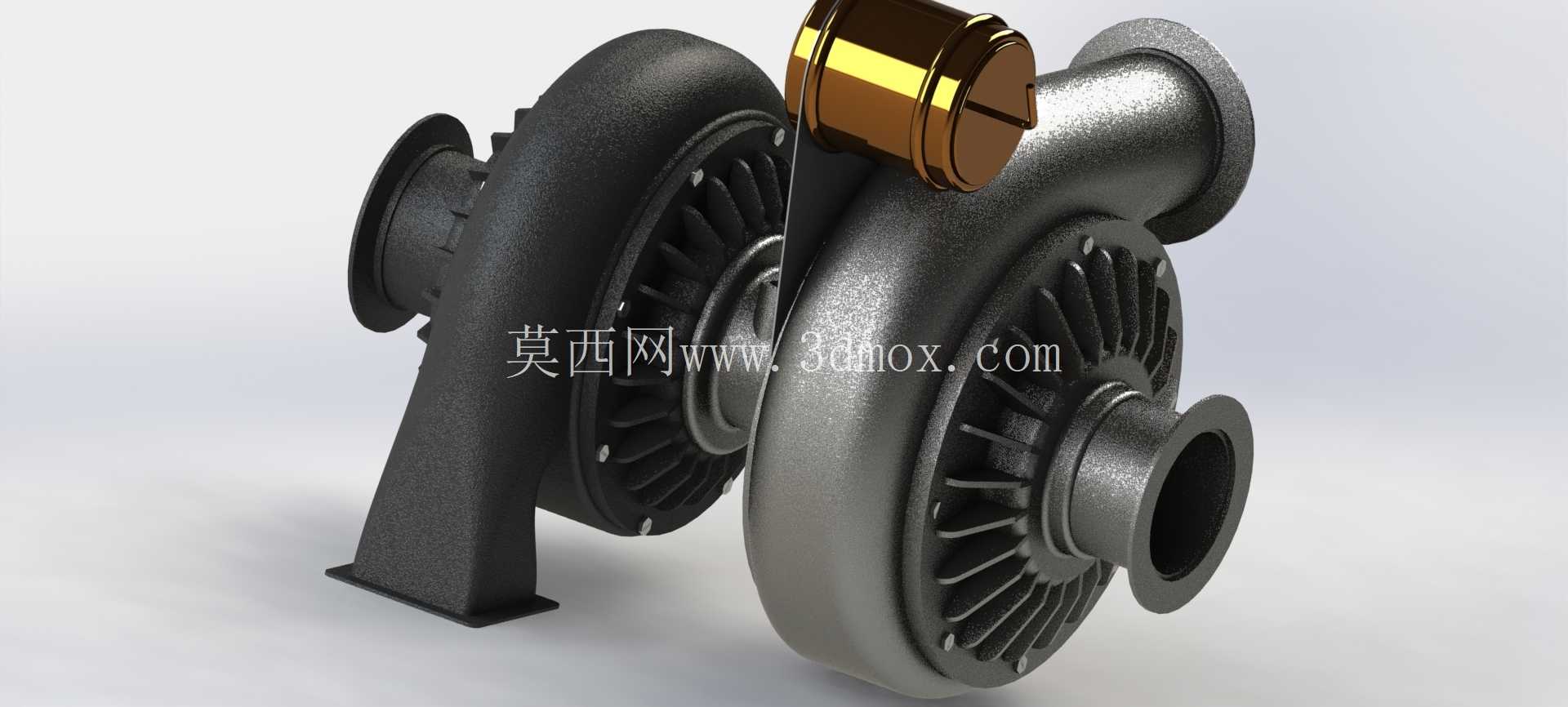

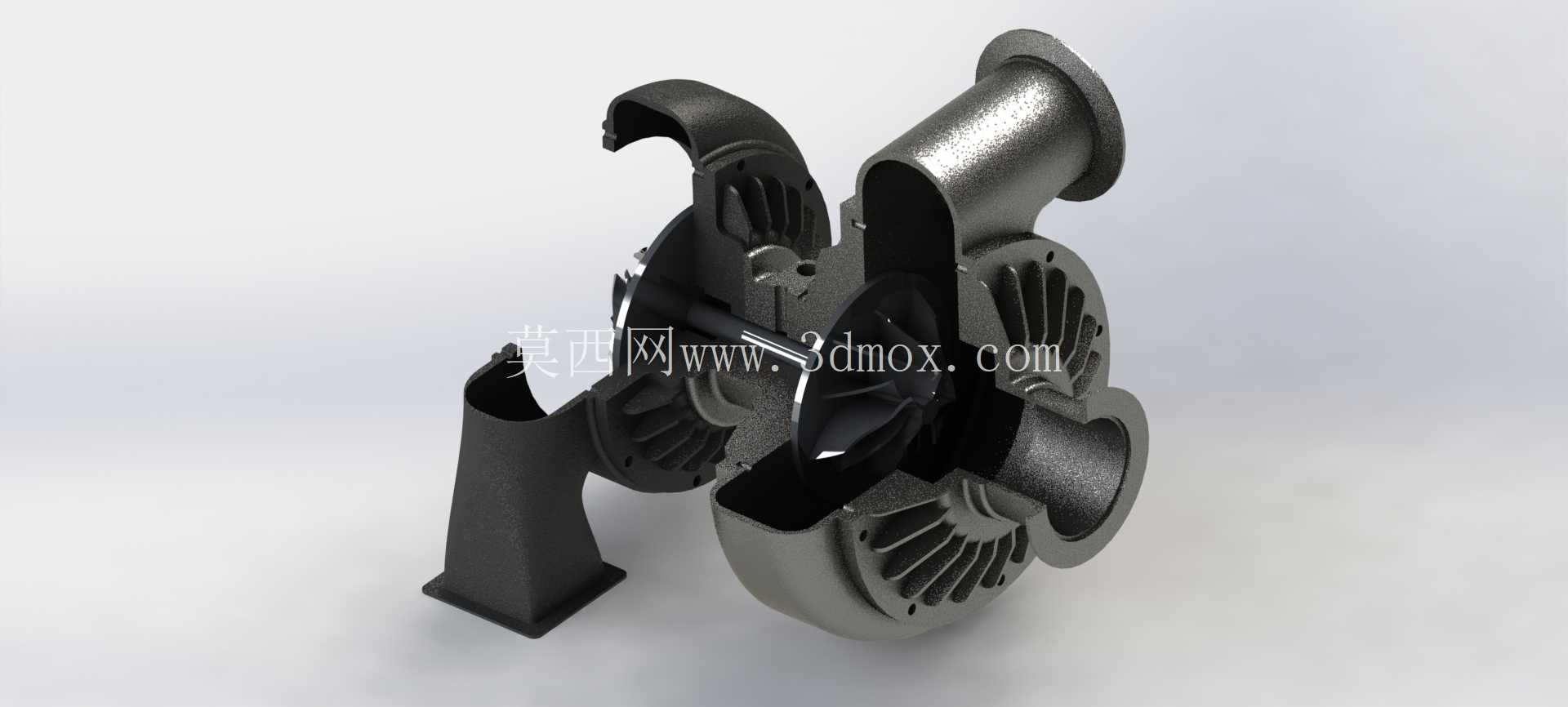

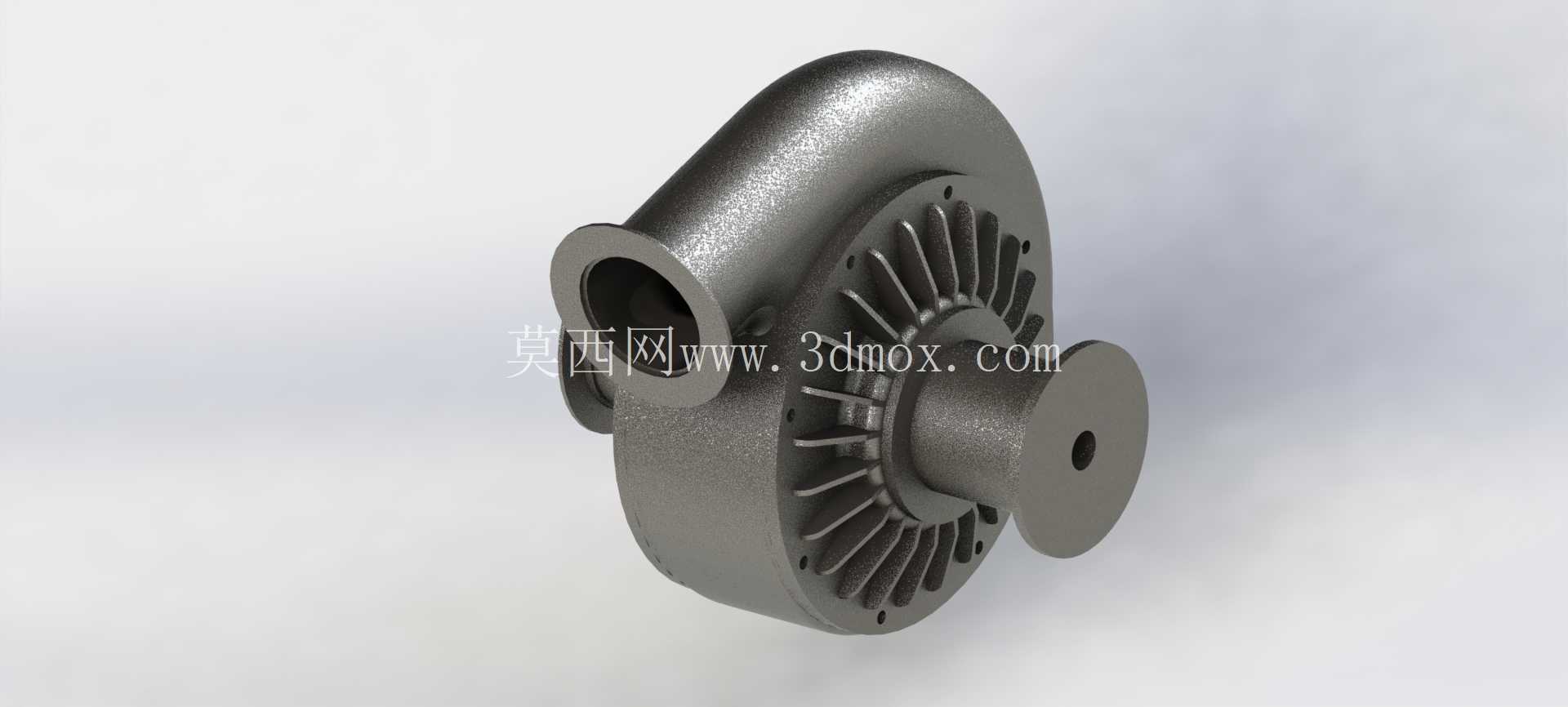

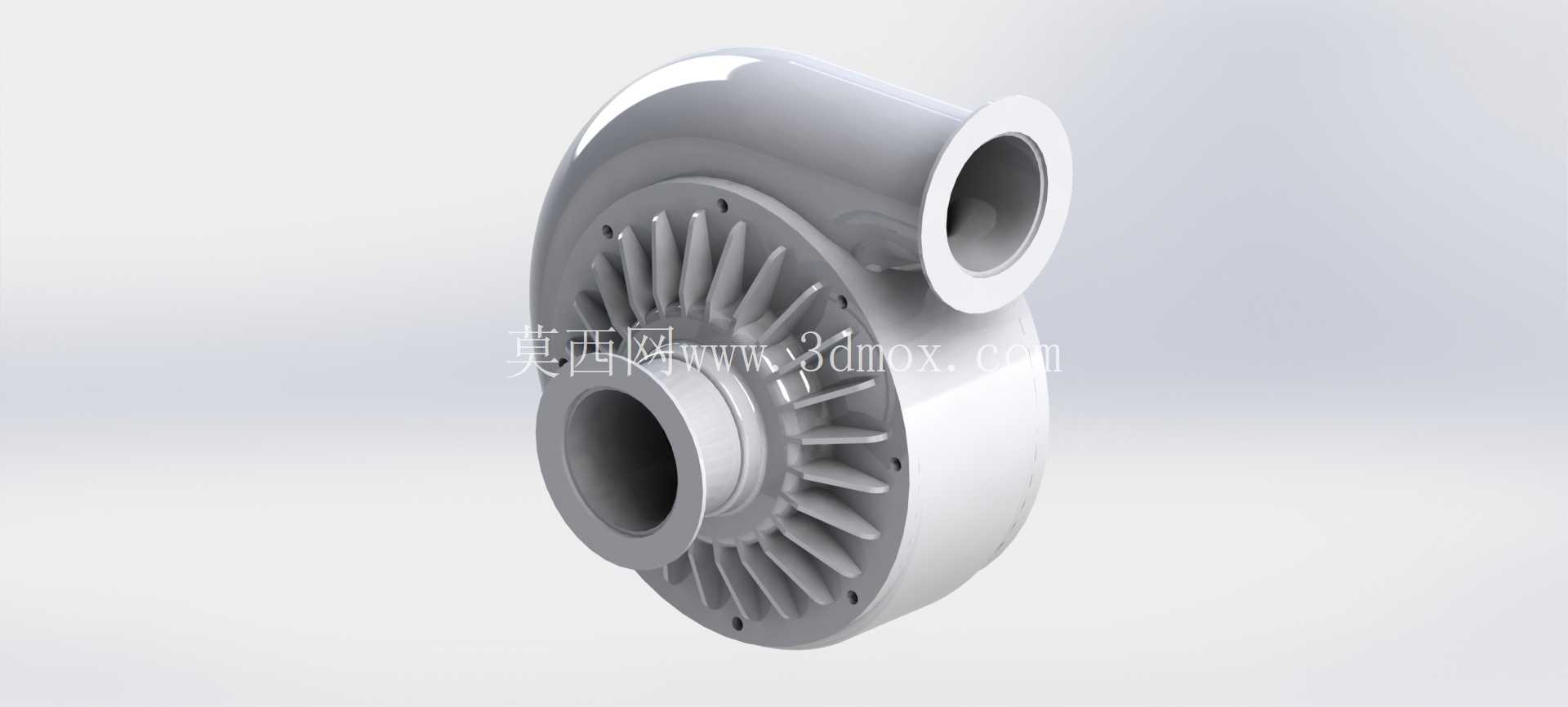

整套结构的设计逻辑完全围绕高速旋转工况下的可靠性展开,涡轮机壳体采用耐高热的涡旋流道设计,流道截面从废气入口到叶轮入口呈渐变收缩形态,引导高温废气以最优角度冲击涡轮叶片,减少气流沿程损失;压气机壳体同样采用渐扩式流道设计,将叶轮甩出的高速空气动能转化为压力能,压气机壳与涡轮壳的安装结合面设置了定位止口,保证同轴度偏差控制在0.02mm以内,避免高速旋转下出现动平衡超差问题。核心旋转组件包含涡轮叶轮、压气机叶轮、连接轴以及浮动轴承系统,涡轮叶轮采用径向叶片布局,叶片型线经过气流优化,在10-20万转/分钟的工作转速下,既能保证废气能量利用效率,又能降低叶片根部的应力集中;压气机叶轮采用后弯式叶片设计,兼顾高压比工况下的喘振裕度,避免小油门工况下出现增压器喘振异响。轴系采用全浮动轴承设计,轴承与轴、轴承与轴承座之间都存在润滑油膜间隙,发动机润滑系统的压力机油进入轴承间隙后,不仅能为高速旋转的轴提供润滑,还能带走涡轮端传导过来的热量,同时形成阻尼层吸收轴系的高速振动,整套轴系的动平衡精度要求达到G2.5级,保证全速段运行无异常振动。

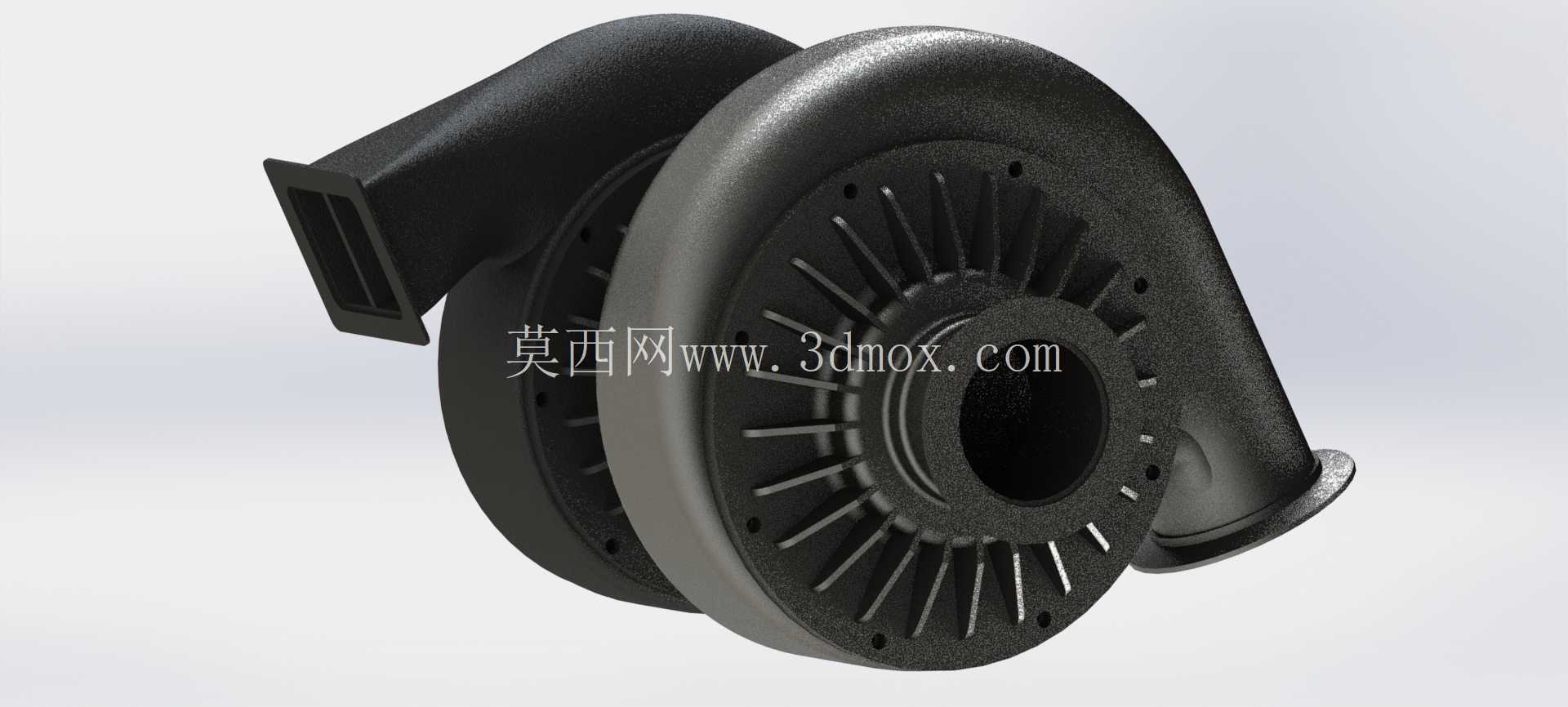

从安装边界来看,这套增压器的涡轮端入口采用标准法兰接口,可直接对接发动机排气歧管的出口法兰,法兰面设置密封环槽,安装时搭配金属密封垫片,避免高温废气泄漏;压气机端出口采用卡箍连接结构,可适配不同角度的中冷器进气连接管,方便整车布置时调整管路走向;增压器的安装支架集成在涡轮壳下方,支架上设置三个长圆形安装孔,可适配发动机缸体上的安装定位点,长圆孔设计可以抵消发动机工作过程中的热膨胀位移,避免安装应力导致壳体开裂。润滑油路接口设置在轴承座上方,采用标准螺纹接口对接发动机主油道的来油管,回油口设置在轴承座最下方,采用大口径法兰结构对接发动机曲轴箱的回油管路,保证润滑后的机油能依靠重力顺畅流回油底壳,避免轴承座内积油导致增压器漏油。

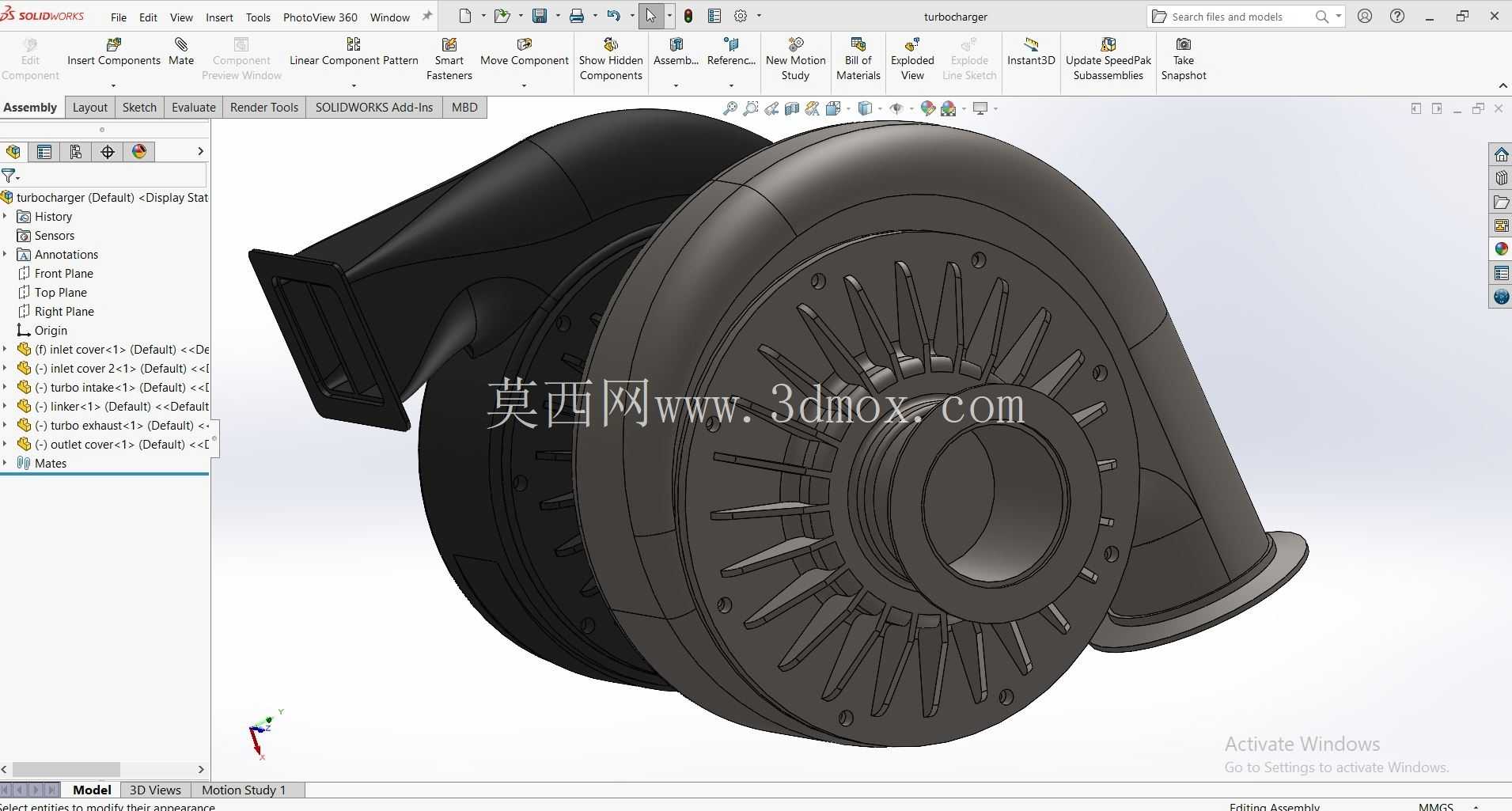

设计过程中充分考虑了可制造性,涡轮壳体与压气机壳体都采用铸造工艺成型,流道表面的铸造粗糙度控制在Ra6.3以内,减少气流摩擦损失;叶轮部分采用精密铸造工艺加工,叶片型线无需二次加工即可满足气动设计要求,轴类零件采用调质处理后精磨加工,轴颈表面粗糙度达到Ra0.8,保证轴承配合面的耐磨性。整套结构没有采用复杂的可变截面机构,依靠固定的流道设计即可覆盖常用发动机工况的增压需求,结构简单可靠,维护成本低,非常适合量产车型的配套使用,同时也可作为机械设计教学、CFD流场分析、FEA结构应力分析的基础模型,帮助从业者理解涡轮增压器的工作原理与结构设计要点。
