直列四缸内燃发动机曲柄连杆机构

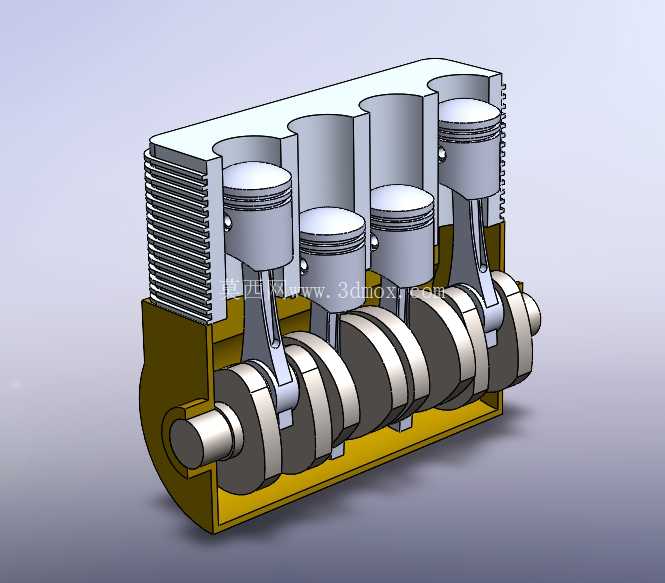

这套直列四缸动力单元的三维结构，完整还原了往复式内燃机核心做功模块的装配关系，在乘用车动力配套、小型工程机械动力源、固定式发电机组驱动单元等场景中，这类结构是目前应用覆盖率最高的内燃机构型之一。从实际装机的功能逻辑来看，该结构承担着将燃油燃烧产生的热能转化为旋转机械能的核心作用，四个气缸按固定点火顺序交替做功，通过曲柄连杆机构把活塞的上下直线往复运动转换为曲轴的连续旋转输出，为后端传动系统提供稳定的扭矩输出。

设计层面首先考虑的是直列布局的空间利用率，四个气缸沿曲轴轴向等距排布，缸体采用一体式曲轴箱与缸筒集成的结构，既保证了整体刚性，也简化了缸体加工时的同轴度找正流程。活塞部分采用带三道环槽的结构设计，两道气环负责密封燃烧室内的高压燃气，一道油环负责刮除缸壁多余的润滑油，避免机油窜入燃烧室参与燃烧；活塞销采用全浮式装配设计，工作状态下可在活塞销座与连杆小头衬套间自由转动，让磨损均匀分布在销体全周，延长部件使用寿命。连杆采用工字型截面结构，在保证足够抗拉、抗弯曲强度的前提下尽可能降低往复运动质量，减少曲轴高速旋转时的惯性力冲击，连杆大头采用剖分式设计，通过连杆螺栓与曲轴曲柄销紧固，装配时可从缸体下部完成整组活塞连杆组件的装入，不需要额外拆分缸体上半部分，大幅降低后期维保的拆解难度。

曲轴部分采用全支撑结构设计，每个曲柄销两侧都设置主轴颈支撑，四个曲柄销按照1-3-4-2的点火顺序错开180度布置，保证运转时各缸做功间隔角均匀，输出扭矩的波动幅度控制在较小范围内；曲轴前端预留有皮带轮、正时齿轮的安装位，后端设置有飞轮连接法兰，可匹配不同功率输出需求的飞轮组件来调整转动惯量，适配不同负载特性的配套设备。缸体外侧的散热鳍片采用等间距平行排布，针对风冷应用场景可直接通过流经鳍片的空气带走缸体工作产生的热量，若配套水冷机型，也可在鳍片基础上改造集成水冷套结构，不需要对整体安装边界做大幅调整。

从安装边界来看，该结构的整体外形沿曲轴轴向的长度、缸体宽度、曲轴中心到缸盖安装面的高度都遵循小排量四缸动力单元的通用尺寸规范，缸体侧面预留有发动机悬置安装凸台，凸台上的螺纹孔位置与主流同排量机型的悬置支架完全匹配，可直接替换现有同规格动力单元，不需要重新设计车架或设备的安装机架。曲轴输出端的轴伸尺寸、键槽规格也符合通用动力输出接口标准，可直接连接离合器、变速箱或发电机输入轴，减少配套设计时的接口适配工作量。

建模过程中所有配合面都严格按照实际装配公差设置间隙，活塞与缸筒之间保留了合理的配缸间隙，曲轴主轴颈与主轴承座、连杆大头与曲柄销之间都预留了轴承衬瓦的安装空间，正时传动部分的安装位、配气机构的驱动接口也都做了准确还原，可直接用于装配干涉检查、运动仿真验证，也可作为相关专业教学演示的直观模型，帮助理解四缸发动机的做功过程与部件运动关系。在做结构优化时，还可基于该模型调整缸径、行程参数，快速衍生出不同排量的动力单元结构，缩短同系列产品的开发周期。
