90度夹角V型双缸曲柄活塞动力结构

这套V型双缸动力结构采用90度气缸夹角布局，核心围绕共用曲轴的双活塞往复运动实现动力输出，是小排量动力单元里应用覆盖面极广的一类构型。从实际落地场景看，这类结构最早在大排量摩托车型上普及，横向安装的布局能大幅压缩动力总成的纵向占用空间，适配摩托车型架的窄幅安装边界，相比直列双缸结构，90度夹角的设计能抵消一阶往复惯性力，运行时的整机振动幅度更小，不需要额外加装大体积平衡轴结构就能获得不错的平顺性，除了摩托领域，这类结构也被改装到轻型通航飞行器、小型应急发电机组、便携作业动力设备上，甚至部分小型陆地作业载具、水上摩托的动力单元也沿用这套成熟构型。

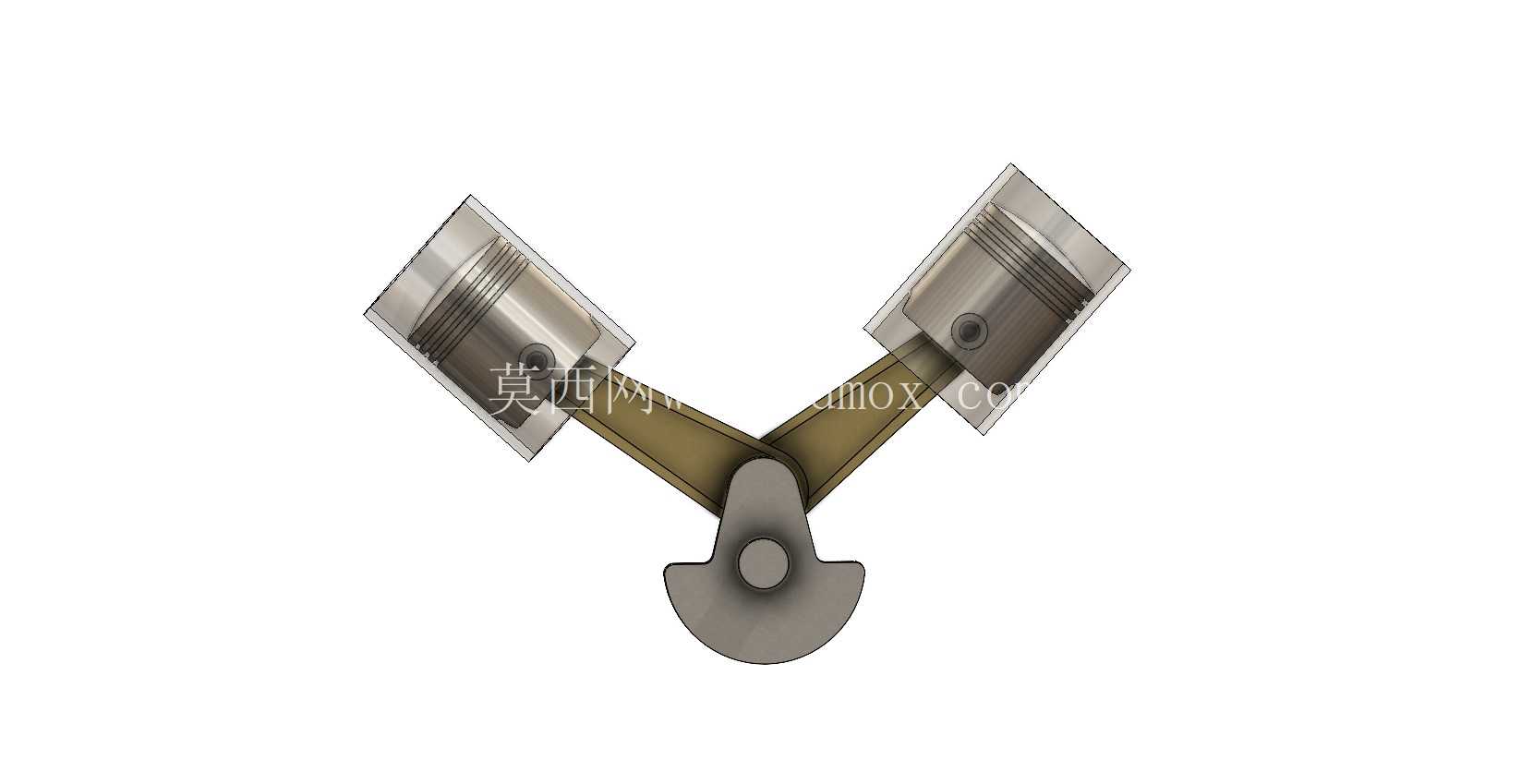

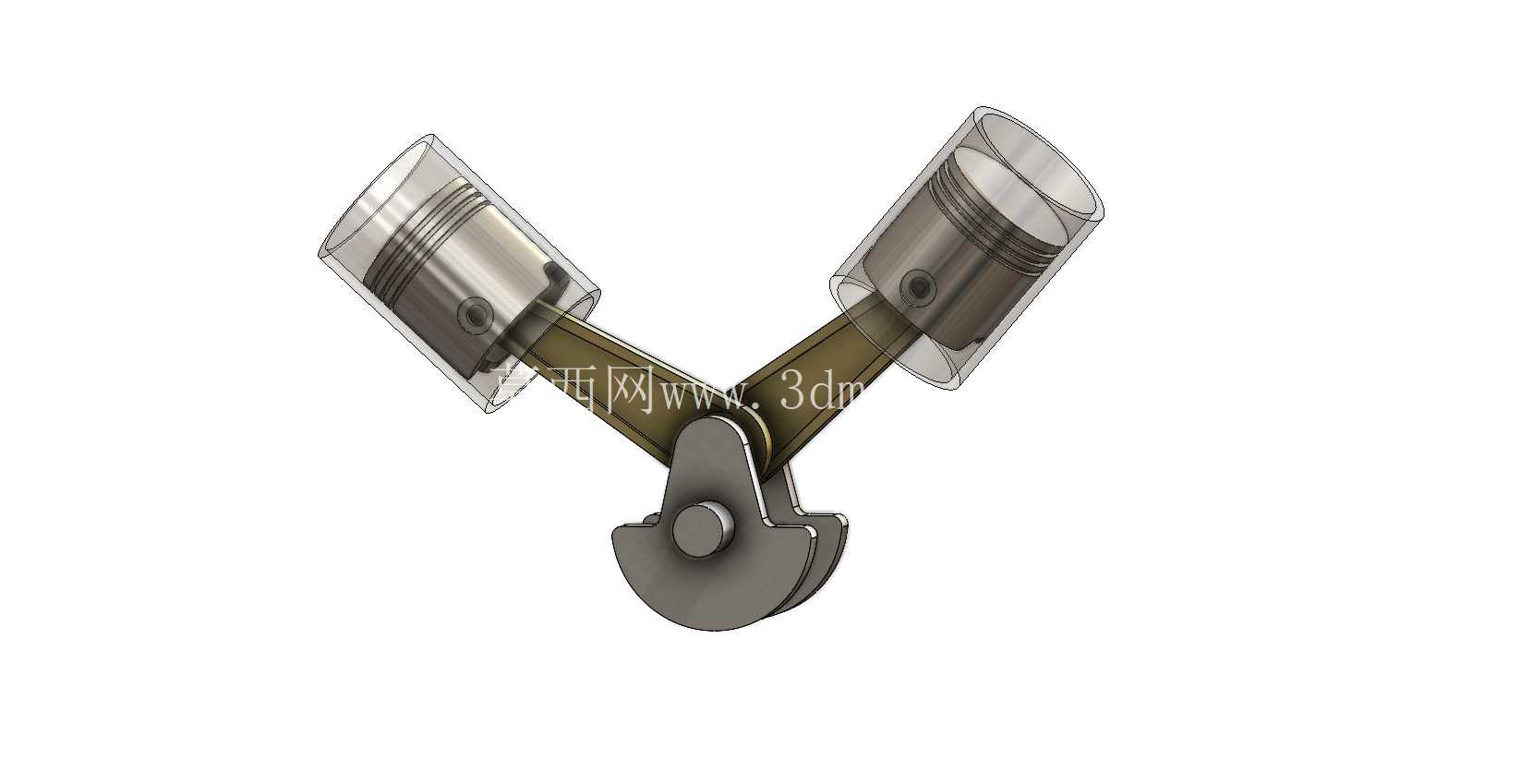

从结构功能特性来看，两个活塞通过各自的连杆连接在同一根曲轴的曲柄销上，90度的夹角设置让两个活塞的运动行程形成固定相位差，做功冲程交替进行，相比单缸动力，动力输出的断续感被大幅削弱，曲轴转动的扭矩输出更平稳。活塞部分采用常规的圆柱筒形结构，外侧预留活塞环安装槽位，实际生产中会搭配气环与油环实现气缸密封与缸壁润滑油刮除功能，连杆采用工字型截面设计，在保证往复运动结构强度的前提下尽可能降低自身重量，减少曲轴运转时的惯性负载。曲轴的平衡块采用偏心扇形结构，配重经过精准匹配，抵消连杆与活塞往复运动产生的不平衡力矩，降低整机运行时的振动传递。

设计过程中首先要确认的是气缸夹角的边界约束，90度的选型并非随意设定，这个角度下两个气缸的点火间隔均匀，一阶惯性力可以实现完全自平衡，不需要额外增加平衡轴结构就能把振动控制在可接受范围，同时这个夹角也能让两个气缸的进排气道布置更宽松，不会出现气道干涉的问题。建模时需要先确定曲轴的回转半径，也就是活塞的行程参数，再根据选定的连杆比确定连杆长度，连杆比通常选在0.25-0.3区间，这个范围能平衡活塞侧推力与连杆摆动角度，避免活塞对缸壁的侧向压力过大造成异常磨损。两个气缸的中心轴线交点需要落在曲轴中心轴线上，保证连杆运动时不会与缸体下端发生干涉，活塞在上止点位置时，活塞顶面与气缸盖之间预留合理的压缩余隙，余隙大小根据设计压缩比确定，既要保证压缩效率，也要避免活塞运动到上止点时与气门或缸盖发生碰撞。

安装边界方面，这套结构的整体轮廓呈V字形向外展开，两个气缸外侧的安装面需要预留缸盖固定螺栓孔位，孔位分布要均匀，保证缸盖压紧力均匀作用在气缸垫上，避免密封失效。曲轴两端分别预留动力输出端与轴承安装位，输出端通常设计有键槽或花键结构，用于连接离合器或传动齿轮，轴承位的直径公差需要配合选定的滚动轴承内径公差，保证曲轴转动时的同轴度。曲轴箱部分的安装边界需要覆盖两个气缸的下端面，同时预留润滑油道的布置空间，保证连杆大头与曲轴曲柄销的摩擦副能得到持续润滑。整个动力总成的安装固定点通常设置在曲轴箱的下部两侧，固定点的位置要经过重心核算，保证整机安装后重心落在支撑面范围内，避免运行时产生附加的倾覆力矩。

实际建模过程中需要重点关注运动干涉的校验，要模拟曲轴完整转动一圈的全过程，检查连杆摆动时是否会与气缸内壁、曲轴箱内壁发生碰撞，活塞运动到下止点时，连杆大头是否会与曲轴平衡块发生干涉。活塞销的安装位置要与活塞的销座孔同轴，连杆小头的衬套孔需要与活塞销保持合理的配合间隙，保证活塞摆动时的自由度。另外90度夹角的V型结构，两个气缸的冷却风道布置也需要在设计阶段提前考虑，风冷结构下要保证两个气缸的散热片都能获得足够的迎风面积，水冷结构则要合理布置冷却水套的流道，保证两个气缸的冷却均匀性，避免出现单缸过热的问题。
