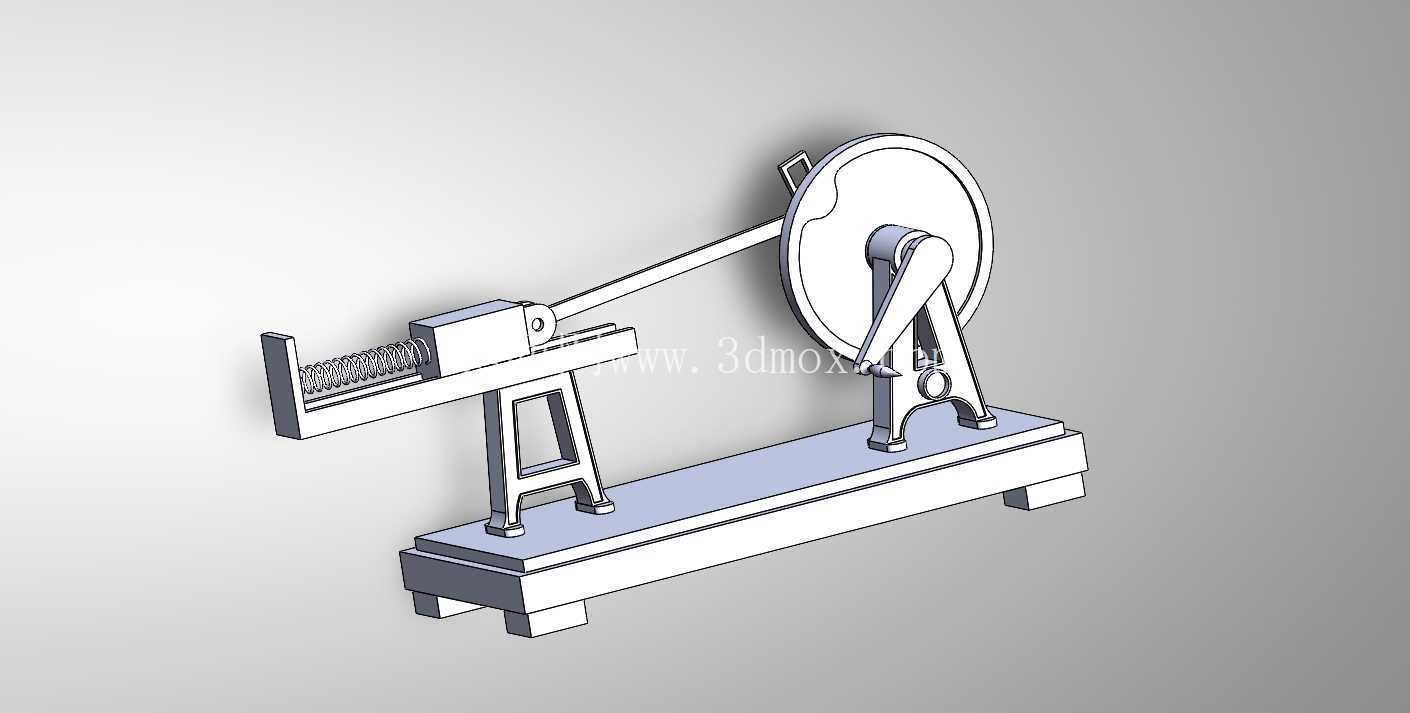

这套曲柄滑块传动结构,是机械原理教学、小型自动化设备往复工位最常用的基础传动单元,很多刚接触机械结构设计的从业者,第一次做圆周运动转直线往复运动的方案时,最先接触的就是这类机构。从实际落地场景来看,它既可以单独作为机械原理课程的演示教具,帮学习者直观理解旋转输入到直线输出的运动转换逻辑,也能经过参数适配后,集成到小型冲压工位、物料推送机构、简易筛分设备的传动链路里,承担动力传递与运动形式转换的核心作用。
从功能特性上看,这套结构没有复杂的冗余零件,整体传动链路非常直接:输入端的带轮承接外部旋转动力,不管是手摇输入还是电机直连驱动,动力都会通过偏心曲柄传递给连杆,最终带动滑块部分沿着导轨做稳定的直线往复运动。和齿轮齿条、凸轮顶杆这类同功能的转换机构比,它的加工门槛更低,普通的铣削、钻削设备就能完成全部零件加工,不需要特殊的成型工艺,而且传动过程中没有容易损耗的易损件,日常维护只需要定期在铰接转动位置补充润滑脂,就能长时间保持稳定的运行精度,不会出现传动卡滞或者回程间隙过大的问题。
设计这套结构的时候,首先要敲定的是曲柄的偏心距,这个参数直接决定了滑块的最大行程,实际选型设计时要先匹配末端执行件需要的往复位移量,再反推偏心距尺寸,避免行程不足或者过大导致的机构运动干涉。其次是连杆的长度配比,连杆长度和曲柄偏心距的比值不能过小,否则会导致传动角过小,机构运动过程中出现死点,甚至会让铰接位置承受过大的侧向力,加速销轴和衬套的磨损,常规工况下这个比值控制在3到5之间,就能兼顾结构紧凑性和传动顺畅度。滑块部分的导轨设计采用了开放式的平直支撑结构,这种设计的好处是安装调试的时候很容易调整平行度,不需要复杂的配刮工艺,只要保证导轨安装面和曲柄回转平面的平行度公差在0.1mm以内,滑块运行时就不会出现别劲的问题。
从安装边界来看,整套机构的底座采用了分体式支撑脚设计,两个支撑座分别承载曲柄回转组件和滑块导轨组件,底座上预留了统一的安装孔位,安装时只需要在配套的设备台板上加工对应位置的螺纹孔,就能通过螺栓完成整体固定,不需要额外设计复杂的转接安装板。整体的外形尺寸属于紧凑型设计,横向长度适配常规的教学实验台安装空间,纵向宽度不会占用过多的台面板面积,竖直方向的高度也控制在安全范围内,运动过程中没有超出底座轮廓的外摆零件,不会和周边的其他设备部件产生运动干涉。
细节设计上,所有铰接位置都预留了销轴的润滑通道,长时间运行时可以在不拆解机构的情况下完成润滑保养,曲柄和带轮的连接采用了平键周向固定加轴端挡圈轴向限位的方式,能承受正反转切换时的冲击载荷,不会出现传动松脱的问题。滑块和导轨的配合面预留了合理的间隙,既不会因为间隙过大导致滑块运行时出现晃动,也不会因为间隙过小在热胀冷缩的时候出现卡滞,适配常规车间环境下的温度变化范围。弹簧复位结构的配置,让这套机构在没有反向驱动力的时候也能稳定完成回程动作,不会因为传动间隙出现回程滞后的问题,不管是低速演示工况还是中速连续运行工况,都能保持稳定的运动输出。
