标准深沟球滚珠轴承结构三维数模

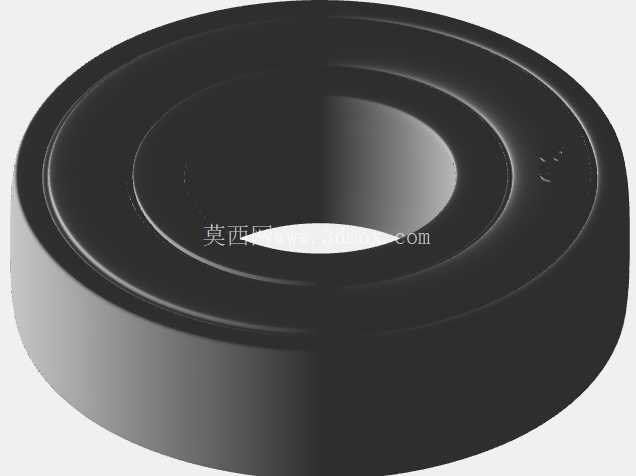

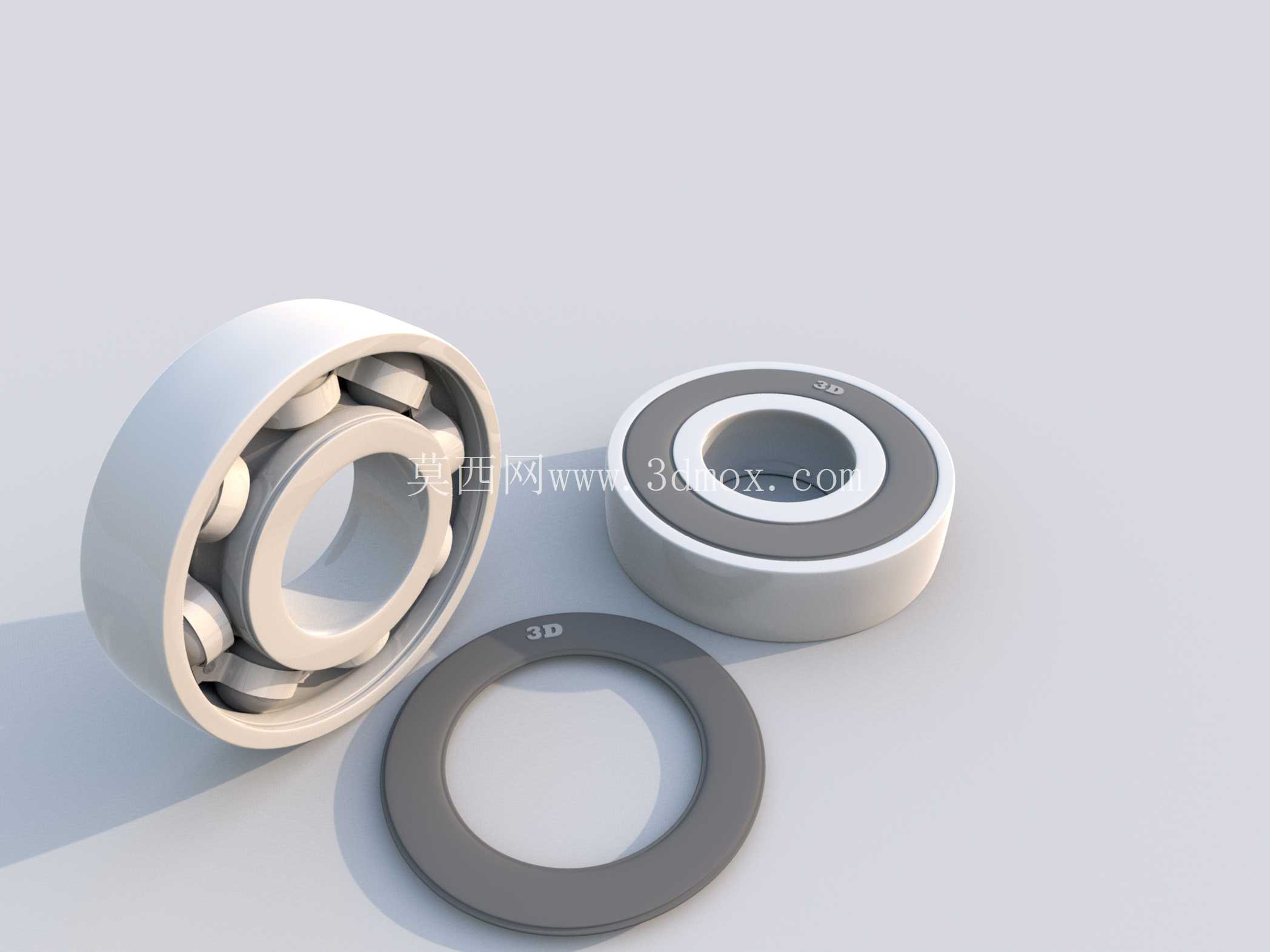

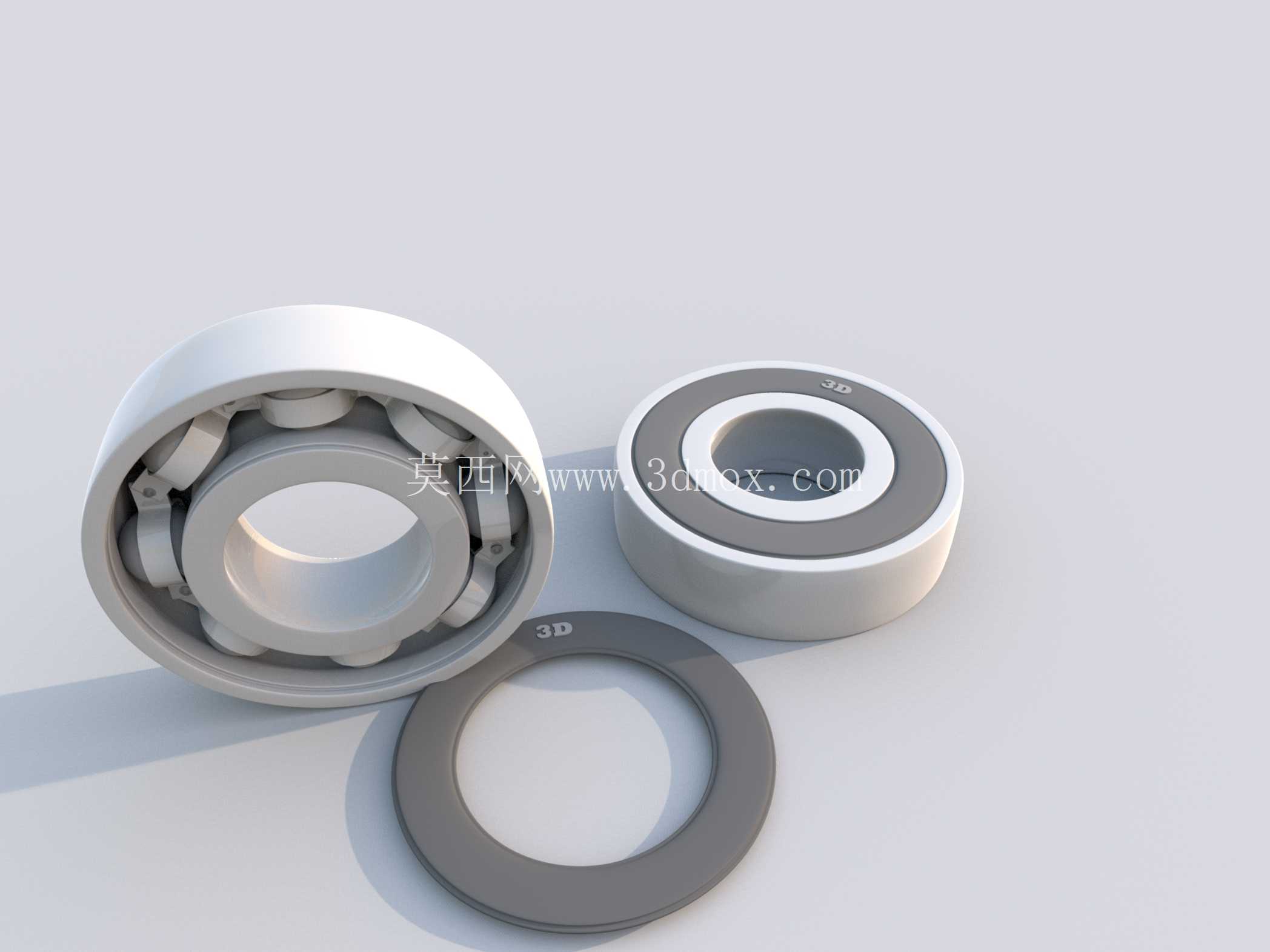

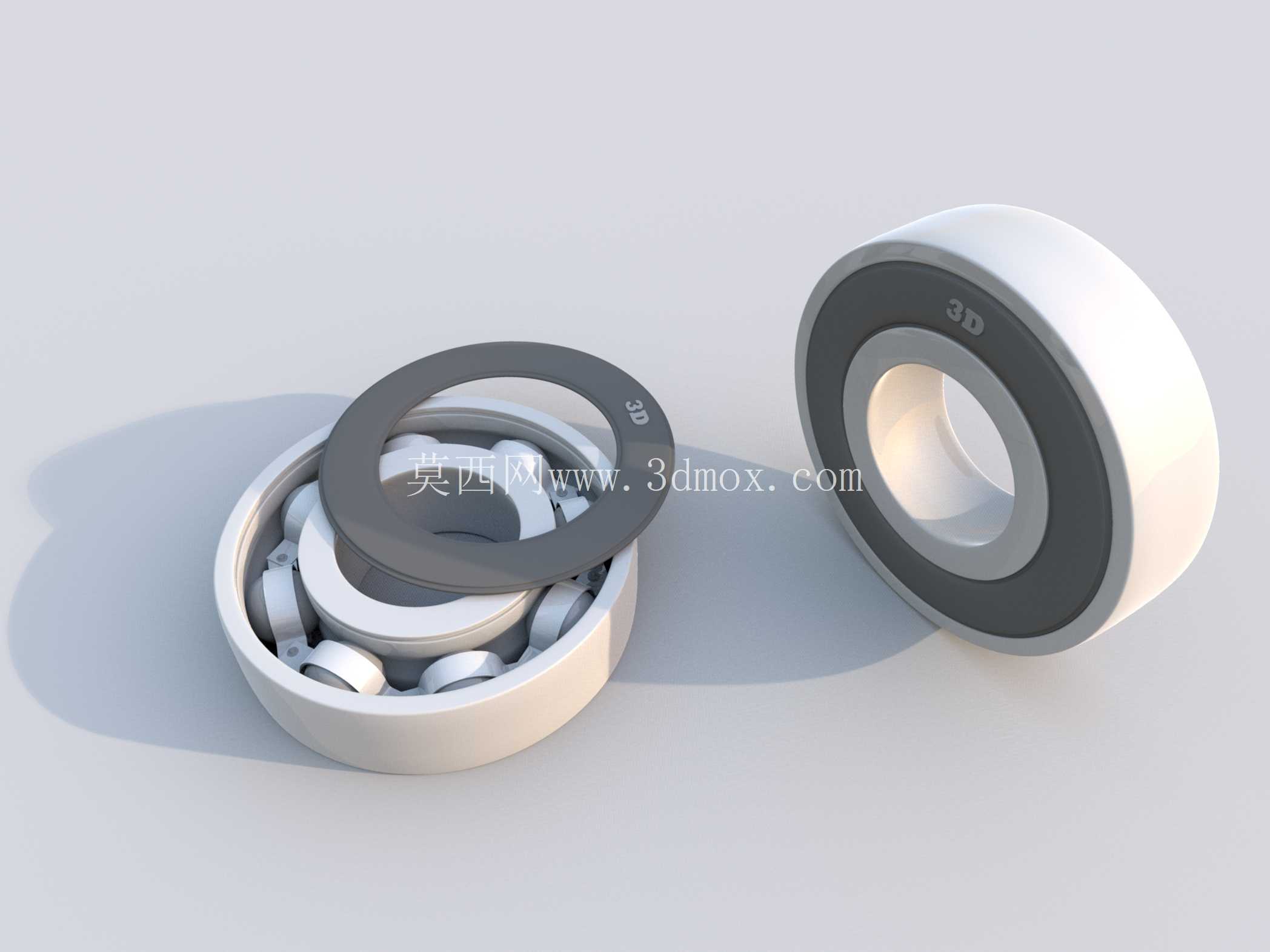

做机械结构设计的同行大多有体会，旋转支撑部位的选型从来不是选个标准件号套上去这么简单，尤其是常规工况下的深沟球轴承，很多新手容易忽略安装边界和实际载荷匹配的细节，最后装上去要么跑圈要么提前失效。这套滚珠轴承的三维数模，是按照常用公制标准深沟球轴承的实际结构还原的，从内圈、外圈、滚动体到配套的密封挡圈都做了完整的实体建模，没有做简化省略，不管是用来做设备装配的干涉检查，还是做传动系统的运动仿真，都能直接调用，不用再自己补画细节。

从实际应用场景来说，这类滚珠轴承的覆盖范围极广，小到家用电动工具的输出轴、办公设备的辊轮支撑，大到输送线的托辊、中小型电机的转子支撑、普通减速机的输入输出轴端，只要是中低载荷、中等转速的旋转工位，基本都能见到这类轴承的身影。它的核心功能就是在支撑旋转轴系的同时，最大程度降低轴转动过程中的摩擦阻力，同时约束轴的径向和少量轴向窜动，保证轴上的传动零件比如齿轮、带轮、联轴器始终保持在设计的同轴度范围内，不会因为轴的偏移出现打齿、带跑偏、密封件偏磨这类常见故障。

建模的时候首先遵循的是标准件的互换性原则，所有配合尺寸都严格对应通用安装规范：内圈的内径公差按照基孔制的过渡配合区间设置，和轴颈配合的时候不用额外修配就能保证周向固定不跑内圈；外圈的外径按照基轴制的间隙配合区间设置，和轴承座孔装配的时候能顺利压入，同时不会因为过盈量太大导致外圈变形挤压滚动体，增大转动阻力。滚动体的数量、直径和滚道的曲率半径都是按照额定动载荷的匹配关系设计的，滚道的沟曲率比滚动体半径略大，既能保证滚动体和滚道的接触面积足够承载，又不会因为接触面积过大导致摩擦温升过高。配套的密封挡圈是接触式橡胶密封的结构，建模的时候预留了密封唇和内圈密封槽的配合间隙，装配后能有效阻挡外界的粉尘、切削液进入轴承内部，同时防止轴承内部的润滑脂泄漏，适合开式设备的外露旋转轴使用，不用额外加装外置密封结构。

很多新手建模的时候容易把轴承的安装倒角做的不符合规范，要么倒角太小压装的时候容易刮伤轴和座孔的配合面，要么倒角太大导致轴承端面和轴肩、座孔端面压不实，出现轴向窜动。这套数模里的内圈、外圈两端的安装倒角尺寸，还有轴肩、座孔的避让倒角尺寸都做了对应设计，调用的时候只要按照数模里的安装边界去设计轴和轴承座的结构，就能避免压装干涉的问题。另外滚动体和保持架的装配关系也做了还原，保持架的兜孔间隙按照常规标准设置，运动仿真的时候滚动体可以沿着滚道正常公转和自转，不会出现卡滞或者穿模的问题，做整机运动演示的时候能直观看到轴承的运转状态，给客户做方案展示的时候也更有说服力。

从安装边界来说，这类轴承的轴向固定方式通常是内圈靠轴肩和轴用弹性挡圈或者圆螺母锁紧，外圈靠轴承座孔的台肩和孔用挡圈或者端盖压紧，数模里已经预留了弹性挡圈的安装槽位尺寸，设计的时候不用再去查手册核对挡圈槽的直径和宽度，直接参考数模的尺寸绘制轴和座孔的结构就行，能省不少查标准的时间。另外要注意的是，这类深沟球轴承虽然能承受一定的轴向力，但只适合轴向载荷不大的场合，如果是斜齿轮传动、锥齿轮传动这类有较大轴向分力的工况，还是要搭配角接触轴承或者推力轴承使用，不能单独靠这类轴承承受轴向载荷，这点在选型的时候一定要结合实际载荷工况判断，不能只看安装尺寸匹配就随便选用。

平时做设备改型或者新建设备模型的时候，标准件的建模其实占了不少重复劳动的时间，尤其是轴承这类常用件，每次都从头画内圈外圈滚动体很浪费时间，这套结构完整的轴承数模，直接装配到对应轴位就能用，不管是做工程图导出的时候生成明细栏，还是做装配干涉检查，都能和实际生产用的标准件完全对应，不会出现数模和实物尺寸对不上，导致加工出来的零件装不上的问题。另外数模里的密封结构、保持架结构都做了细节还原，做爆炸视图或者装配工艺演示的时候，能清晰展示轴承的装配顺序和各零件的配合关系，不用再额外做简化处理。
