多功能组合球类运动场地三维设计

这款多功能组合球类场地的三维设计，核心是在同一块硬质铺装区域内整合五人制足球、篮球、排球三类大众普及度极高的球类运动功能，解决社区、校园、小型体育场馆用地紧张、场地复用率低的实际痛点。从实际应用场景来看，这类场地主要服务于15分钟生活圈的社区体育配套、中小学校园非标准运动区、产业园区员工活动区，以及商业体屋顶的休闲运动空间，不需要单独划拨三块独立场地的建设用地，就能覆盖不同年龄段人群的日常运动需求，大幅提升单位面积土地的体育服务承载力。

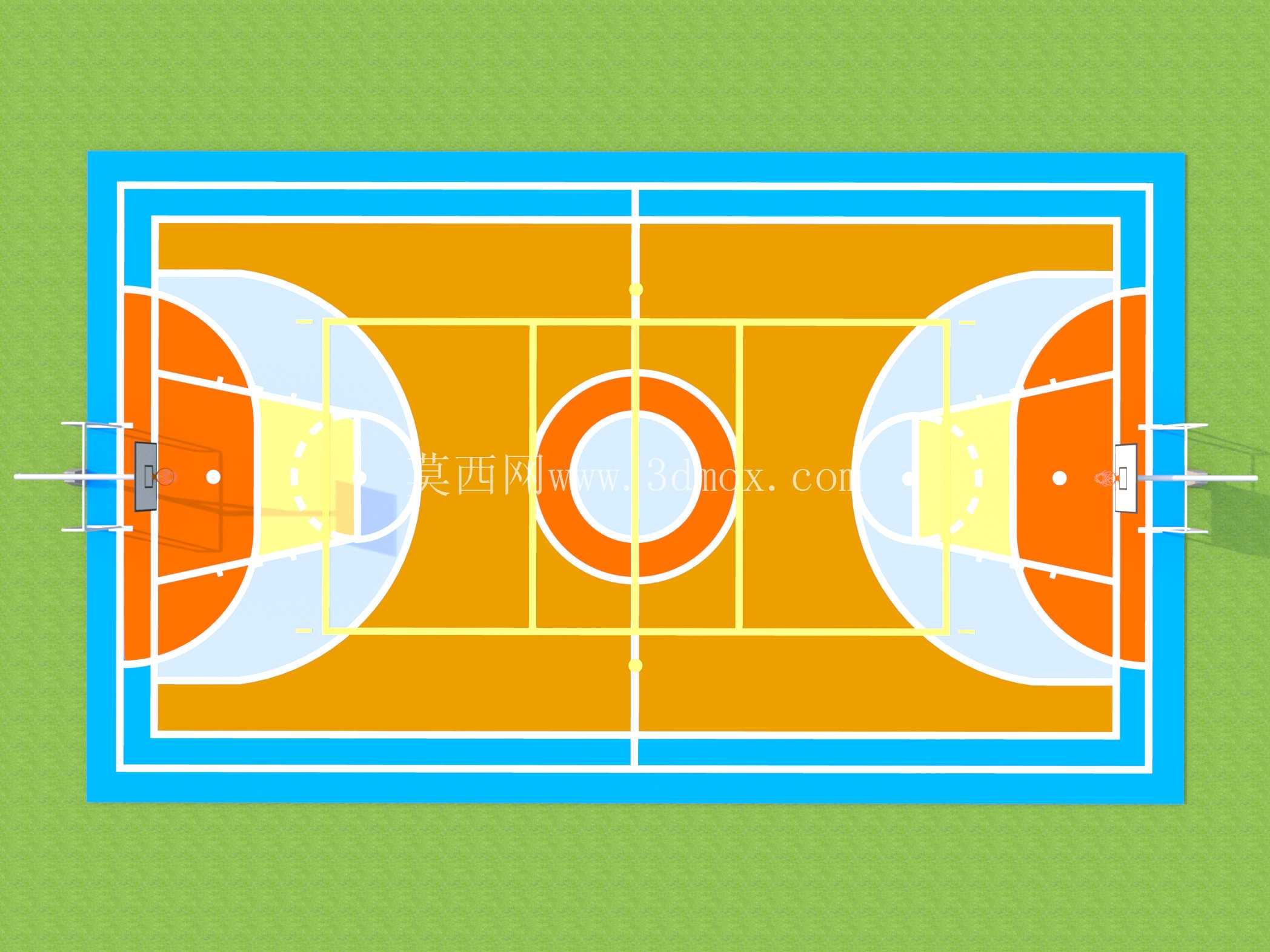

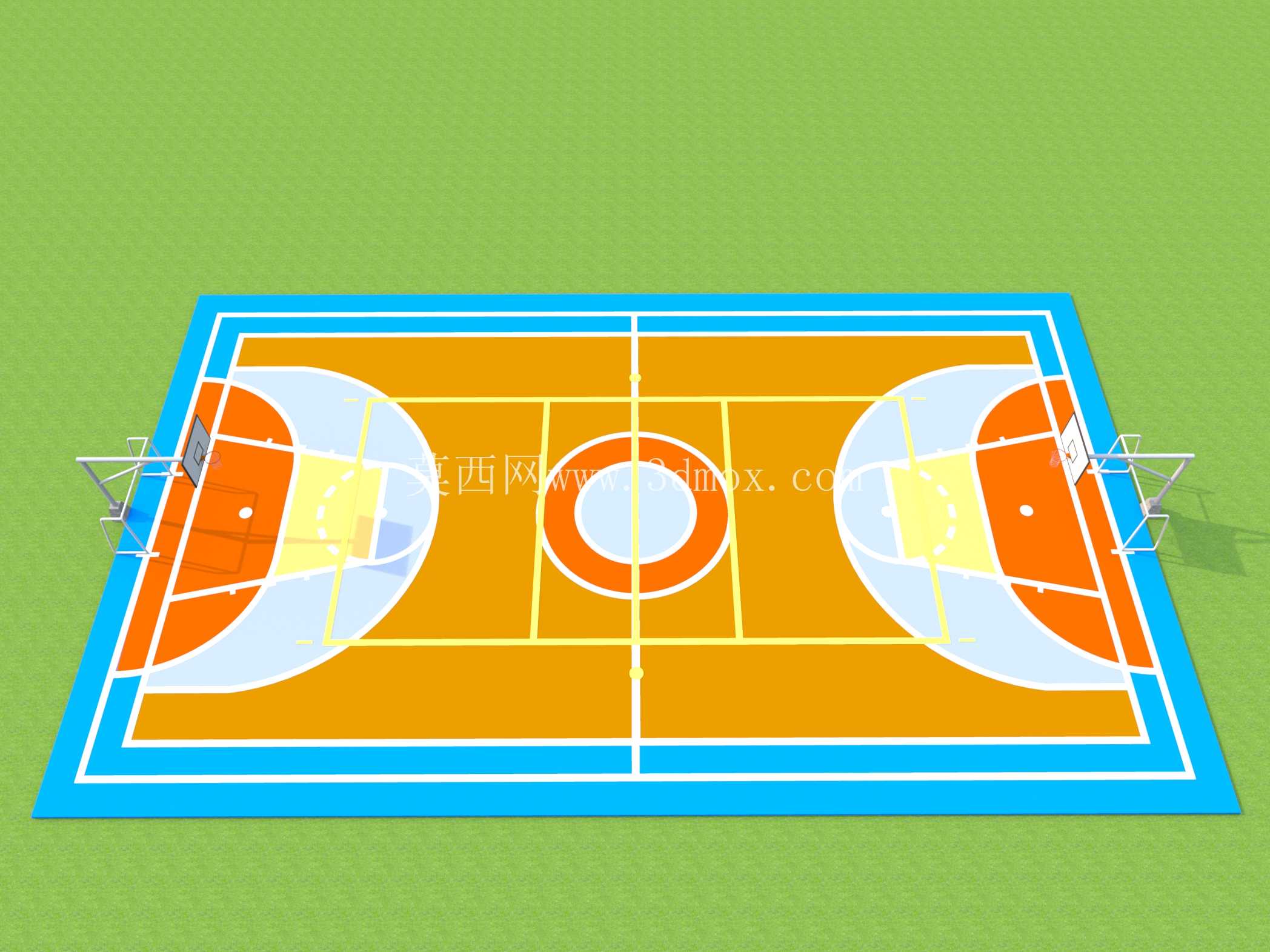

设计过程中首先要明确各运动项目的场地边界冲突问题，三维模型里采用了不同色彩的地面涂层做功能分区：橙色主区域作为五人制足球的核心比赛区，尺寸严格匹配五人制足球场地的通用边界，长度控制在25-42米区间、宽度在15-25米区间，外围预留1米宽的蓝色缓冲区作为安全边界，避免运动人员急停、变向时撞到场地外围的围挡设施。场地两端的篮球架采用地埋式安装结构，安装位置刚好落在足球场地的端线外侧缓冲区，篮球架的底座做下沉式预埋处理，不会突出地面干扰足球运动的跑动路线，篮球场地的三分线、罚球区标线采用浅白色叠加在橙色地面涂层上，和足球场地的中线、中圈、禁区标线采用不同线宽做区分，足球场地标线线宽为8厘米，篮球场地标线线宽为5厘米，避免不同项目的标线混淆影响运动判罚。

排球功能的整合没有额外占用独立空间，而是利用足球场地的中圈区域作为排球场地的核心区，排球网的立柱采用可快拆式预埋底座，平时不需要使用排球功能时，可以将网柱和球网完全拆除，预留的预埋底座用和地面齐平的橡胶盖板封堵，不会对足球、篮球运动造成任何干扰；需要开展排球运动时，仅需2名工作人员在10分钟内即可完成网柱安装、球网张拉、边界标线临时布设的全部工作，排球场地的边线刚好和足球场地的中线两侧区域重合，不需要额外占用场地长度空间，网高可根据使用需求在男子2.43米、女子2.24米的标准区间内调节，适配不同人群的运动需求。

从安装边界的设计细节来看，整个场地的外围采用组合式PE围挡，围挡高度为1.2米，刚好可以阻挡足球、篮球的低速飞出，同时不会遮挡场外人员的视线，围挡和场地边线之间预留的1米缓冲区同时作为人员通行、临时休息的空间，可在缓冲区边缘设置可移动的长条休息凳，不需要做固定安装，方便根据不同运动项目的需求灵活调整位置。地面结构的设计在三维模型中也做了分层体现：最下层为压实的素土地基，中间层为15厘米厚的C25混凝土硬化层，最上层为8毫米厚的硅PU弹性面层，不同功能分区的面层摩擦系数做了差异化调整，足球区域的面层摩擦系数控制在0.6-0.8之间，满足急停变向的抓地力需求，篮球区域的面层在篮下落点位置额外增加2毫米厚的弹性缓冲层，减少跳跃落地时的关节冲击力，排球区域的中圈位置面层做了微磨砂处理，避免起跳落地时打滑。

在结构校核层面，三维建模过程中对篮球架的受力做了模拟验算，地埋式篮球架的预埋深度为80厘米，预埋坑尺寸为60*60*80厘米，采用C30混凝土浇筑固定，可承受扣篮时最大1500牛的瞬时冲击力，不会出现倾覆、松动的问题；可拆式排球柱的预埋底座采用304不锈钢材质，预埋深度为50厘米，和混凝土硬化层做钢筋焊接固定，可承受球网张拉时最大2000牛的拉力，长期使用不会出现底座变形、位置偏移的问题。场地的排水设计也整合到了三维结构中，整个场地做千分之三的单面找坡，在场地较低一侧的缓冲区边缘设置线性排水槽，排水槽盖板采用和地面齐平的缝隙式不锈钢盖板，雨水可快速顺着坡度排入排水槽，不会在场地表面积水，保证雨后20分钟即可正常使用。

这类多功能场地的设计核心是在有限空间内实现功能最大化，建模过程中反复调整了各功能区的标线重叠位置，避免出现标线交叉导致的识别混乱，比如篮球的罚球区边线刚好和足球禁区的边线部分重合，减少了地面标线的冗余度；足球的中圈半径为3米，刚好和排球场地的中圈位置重合，不需要额外绘制排球中圈标线。所有的场地标线都采用耐磨的聚氨酯涂料绘制，正常使用条件下可保持3年以上不脱落、不褪色，后期维护仅需对磨损区域进行局部补涂即可，维护成本远低于三块独立的专业运动场地。
