带电解电容电阻元件的整流电路板结构

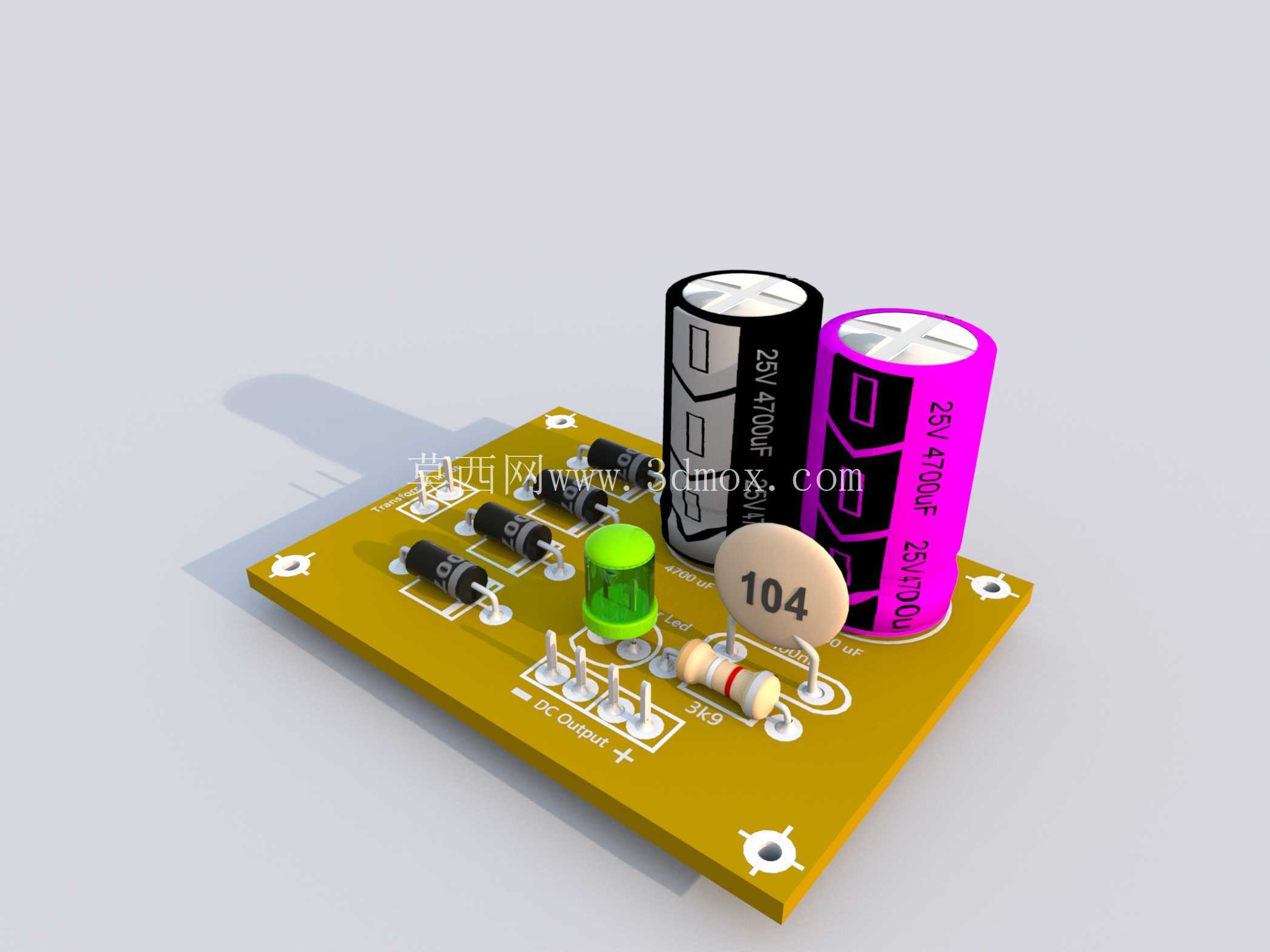

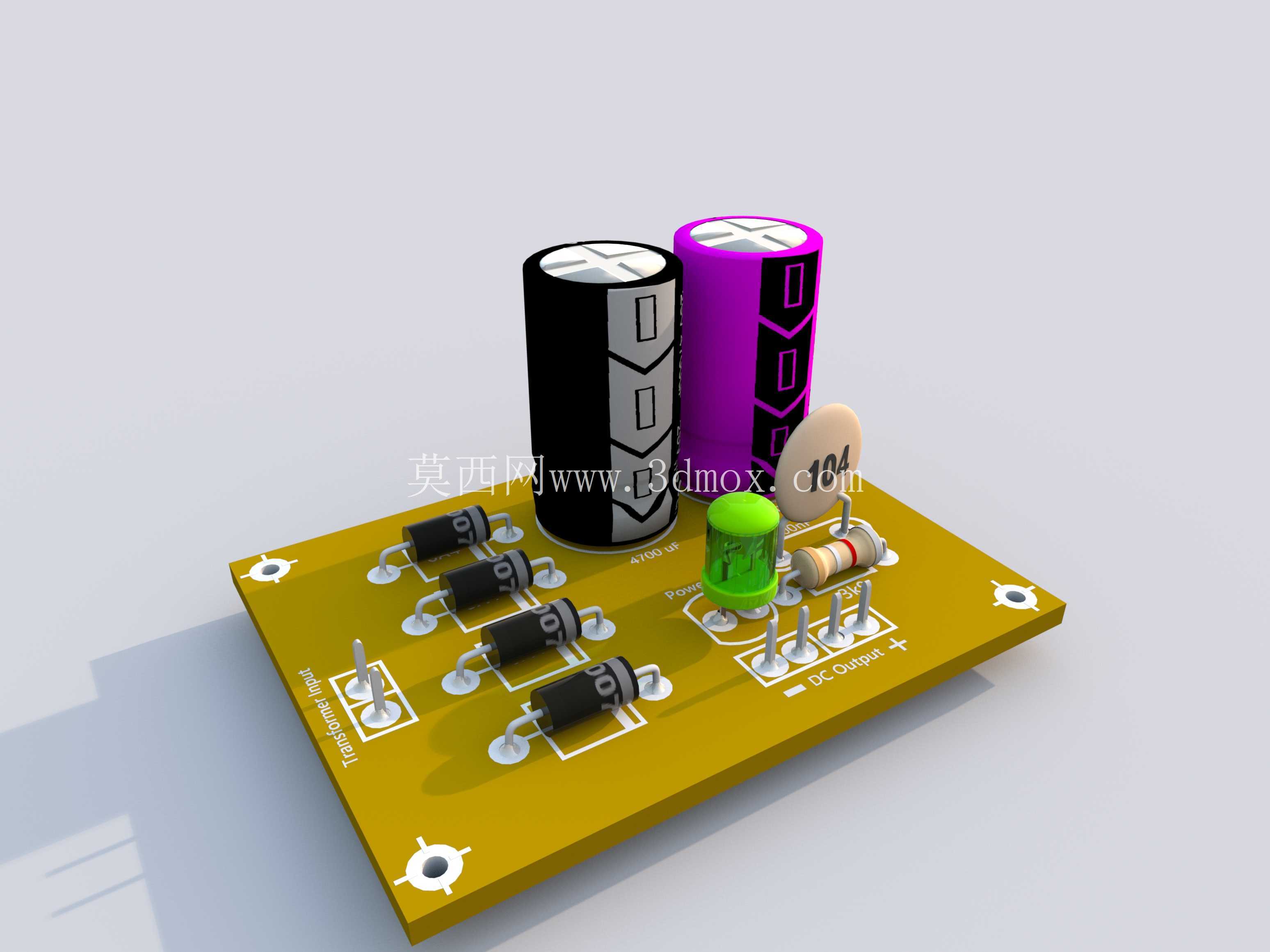

这套整流电路板结构，核心面向小功率直流供电场景做结构还原，日常在低压工控辅助电源、小型电子设备前端整流模块、学生电子实训教具这类场景里，都能见到同结构的实体产品。从实际功能来看，板载的两颗大容量铝电解电容承担整流后的滤波职责，抵消交流纹波对后级电路的干扰，104标号的瓷片电容负责高频杂波滤除，配合板上排布的整流二极管、限流电阻，可完成交流输入到平滑直流输出的转换，板端预留的DC Output插针可直接对接后级负载，无需额外转接。

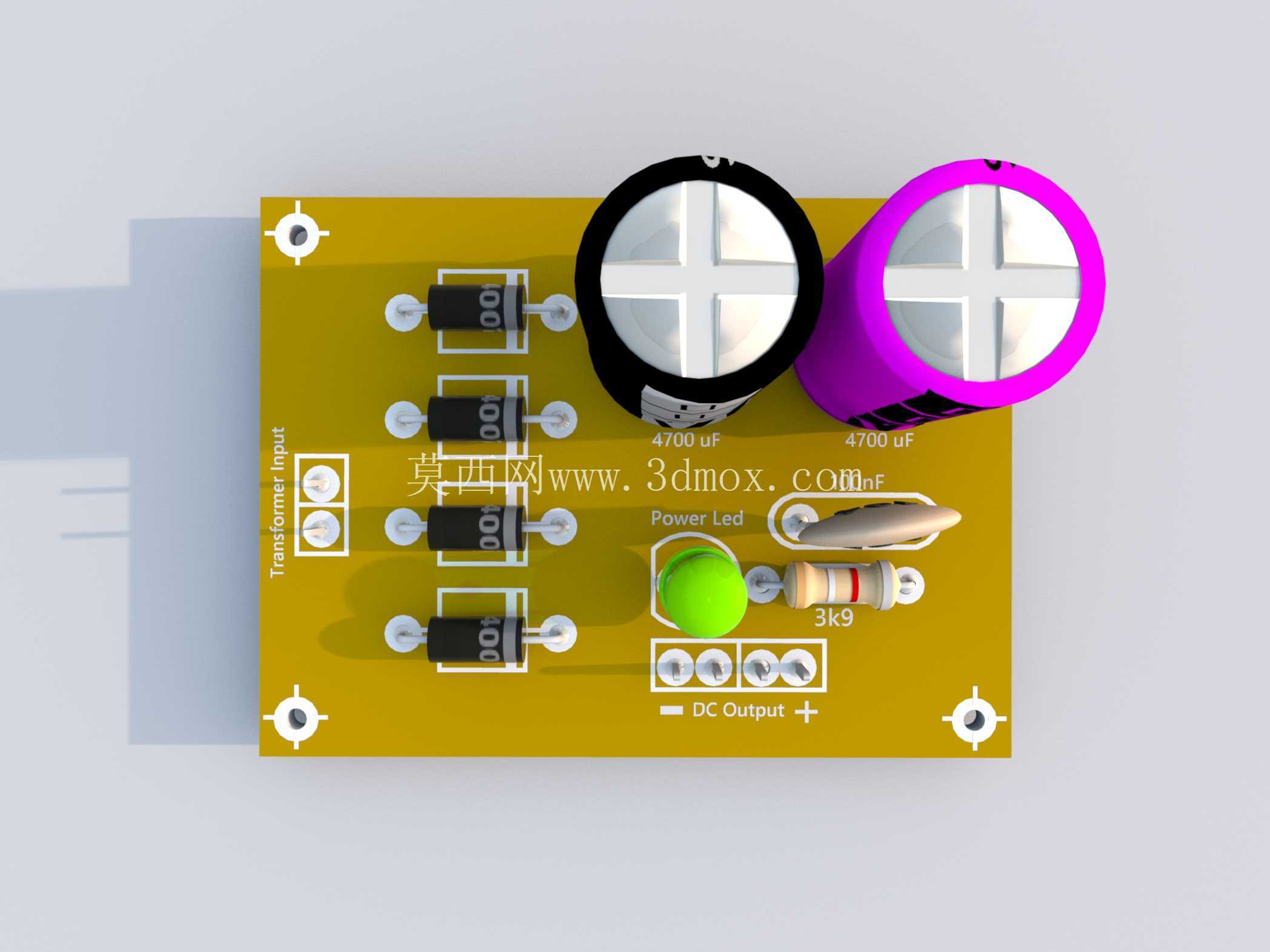

设计层面优先考虑了元件排布的电磁兼容性，大体积电解电容沿板边布置，避开板中央的信号走线区域，减少电容充放电产生的磁场对小信号元件的干扰；绿色LED指示灯串联限流电阻布置在板侧靠近安装孔的位置，方便设备组装后从外部观察供电状态，无需拆解外壳即可判断电路是否正常工作。所有直插元件的引脚焊盘都做了加大处理，适配手工焊接与波峰焊两种工艺，生产环节可根据产能灵活选择焊接方式，降低批量生产的工艺门槛。

外形尺寸上，PCB板采用矩形FR-4基材，四个角预留的沉头安装孔孔径适配M3规格螺丝，安装孔周边做了露铜接地处理，安装时可通过铜柱直接对接设备金属壳体，实现接地屏蔽，减少外部电磁干扰对电路的影响。板上元件的最高高度由两颗直立电解电容决定，安装时需注意壳体内部的高度预留，避免电容顶端与壳体上盖产生干涉；电阻、二极管这类低矮元件沿板上丝印方向排布，丝印层清晰标注了元件极性与参数位置，生产环节的物料核对、插件工序可直接对照丝印操作，减少错装反接的概率。

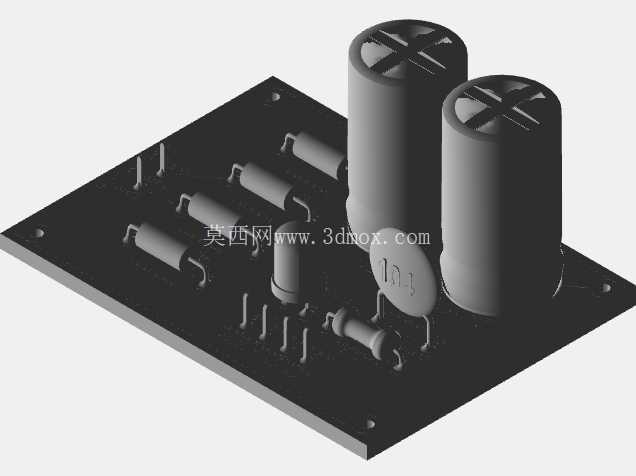

从结构建模的细节来看，所有元件的外形都还原了实物的尺寸比例，电解电容的外壳缩颈、顶部防爆压痕都做了对应还原，电阻的色环标识、电容的参数印字都和实物一致，可直接用于电子设备的结构装配干涉检查，也可作为教学演示的三维素材，直观展示整流电路的元件排布与焊接位置。板边的走线宽度按照1A电流承载能力设计，对应小功率整流场景的电流需求，实际使用中可根据负载功率调整走线宽度，这套模型的结构可直接作为基础版型修改，缩短同类整流板的设计周期。

安装边界方面，PCB板底部距离安装面的高度由焊接后的元件引脚长度决定，建模时预留了2mm的引脚突出空间，安装时搭配绝缘垫片可避免引脚与金属安装面短路，板上输入输出端子的位置都做了靠边布置，方便外部线束的插接与固定，减少线束弯折对焊点的拉力。整体结构没有复杂的异形曲面，所有元件都是标准直插封装，建模时严格遵循电子元件的标准封装尺寸，可直接导出到PCB设计软件中做结构比对，验证元件排布的合理性。
