工业燃烧设备配套锥形反光反射头结构

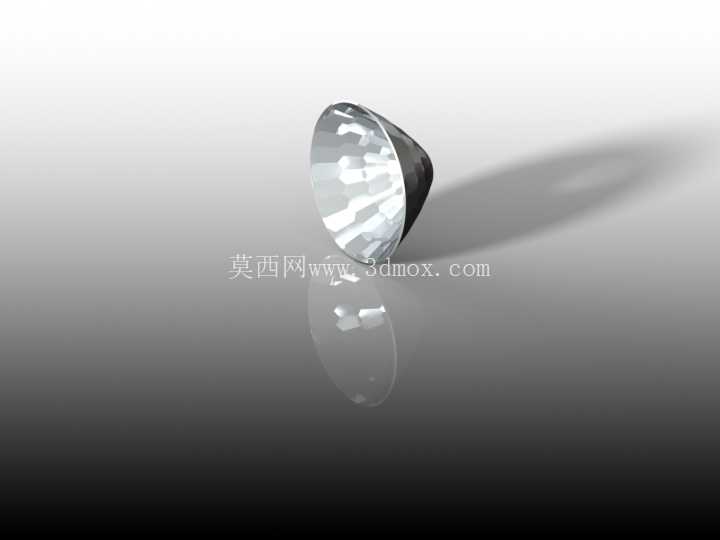

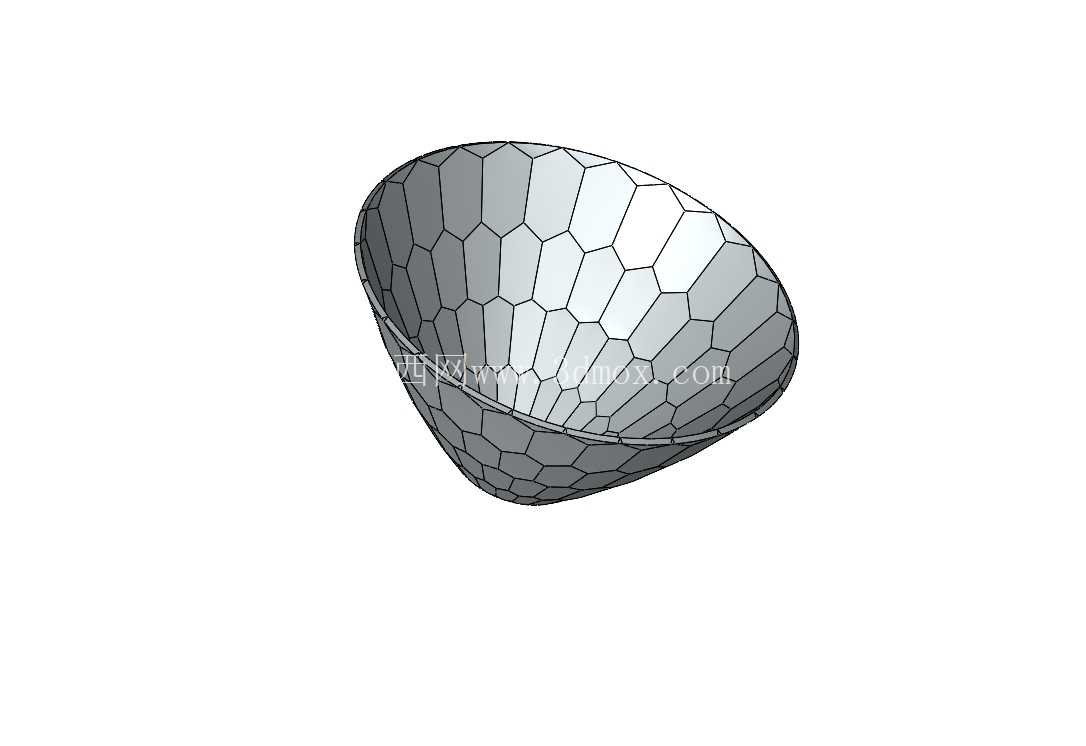

　　在工业火炬、燃烧加热设备的光学与热辐射配套结构中，这类锥形反射头是直接决定光线、热辐射投射效率的核心部件，日常在火炬点火状态监测、燃烧区域补光观测、定向热辐射引导场景中都有大量应用。不同于普通平面反光件，该反射头采用截顶锥形的腔体结构，大口径端作为光线或热辐射的入射/出射工作面，小口径端预留安装对接位，可直接匹配设备端的固定基座、光源组件或者火焰探测模块，安装时仅需通过小端的止口结构定位，配合周向的压紧件即可完成固定，不需要额外设计复杂的转接结构，适配多数常规工业燃烧设备的安装边界，其轴向长度与口径的比例经过反复校核，既保证足够的反射覆盖角度，又不会因为轴向尺寸过长挤占设备内部的安装空间，在狭小的燃烧器舱室内也能顺利完成装配。

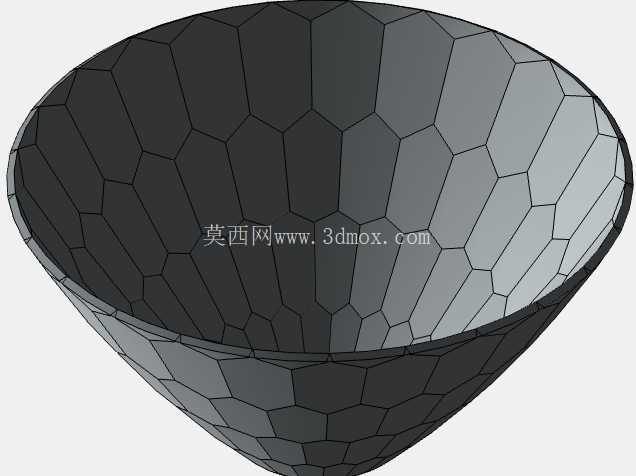

　　从功能特性来看，该反射头的内表面采用高反射率的成型面，曲面弧度经过光学路径模拟校准，能够将发散的光线或者热辐射束调整为定向投射的平行或者小角度收敛光束，既可以用于将观测光源的光线集中投射到燃烧区域，提升火焰监测摄像头的成像清晰度，也可以将燃烧产生的热辐射定向反射到需要加热的工件区域，减少无效的热损耗，外表面采用哑光深色处理，避免外部杂散光进入反射腔体干扰光路，同时也能减少外部环境光线对火焰探测传感器的信号干扰。设计过程中首先要明确应用场景的投射角度要求，根据需要覆盖的监测区域或者加热范围，计算锥形腔体的锥角参数，锥角过大会导致反射后的光束发散严重，无法实现定向投射的效果，锥角过小则会缩小有效覆盖范围，导致监测区域出现盲区或者加热区域温度分布不均；反射面的面型精度需要控制在合理范围内，避免因为曲面凹凸导致光路出现偏移，成型过程中要保证内表面的光洁度，减少光线或者热辐射在反射过程中的散射损耗。

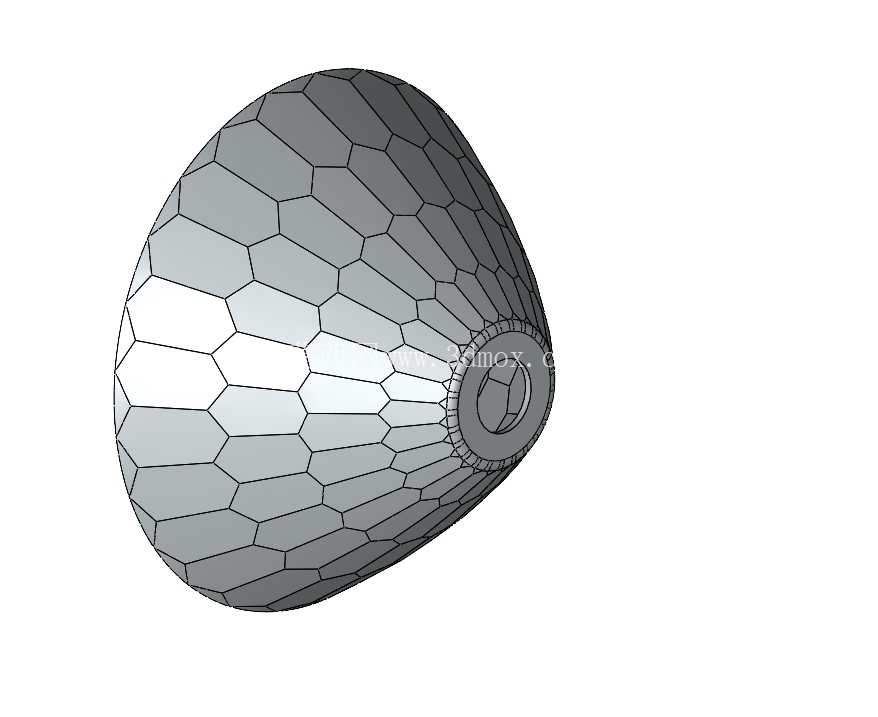

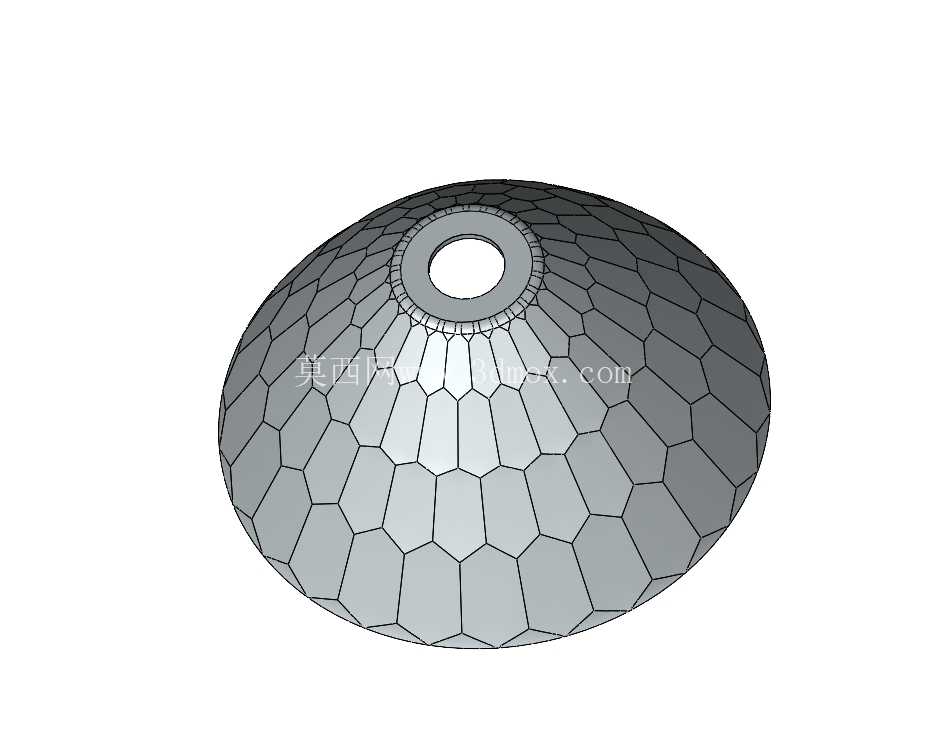

　　安装边界方面，小端的对接直径需要匹配常用的工业光源、传感器的安装尺寸，一般预留标准的公差配合间隙，方便现场装配时的快速对位，大端的边缘做卷边或者圆角处理，避免安装过程中划伤操作人员或者相邻的线缆、管路，整体结构采用一体化成型设计，没有多余的拼接缝隙，能够在燃烧设备周边的高温、多粉尘环境下长期稳定工作，不会因为缝隙积灰影响反射面的工作效率，日常维护仅需定期擦拭内表面的积尘即可，不需要复杂的拆解保养。

　　在实际选型适配时，需要根据配套设备的安装舱室深度确定反射头的轴向长度，根据需要的投射距离调整反射面的曲率参数，若用于高温区域近距离的热辐射引导，还可以在反射基材背面增加散热结构，避免长期高温导致反射面材料变形、反射率下降；若用于光学监测场景，则需要在反射面镀制对应的增反膜层，提升特定波长光线的反射效率，减少信号衰减。这类反射头的结构看似简单，实则每一处尺寸参数都对应实际工况的使用需求，锥面的斜率、两端的口径比例、安装止口的深度，都会直接影响最终的光路或者热辐射引导效果，建模过程中需要先绘制中心轴线，以轴线为基准旋转生成锥形腔体的基础曲面，再对两端的安装位、边缘处理结构做细化，保证整体结构的同轴度，避免因为偏心导致反射后的光束出现偏斜，无法对准预设的工作区域。
