硬质合金螺旋槽切削钻头结构设计

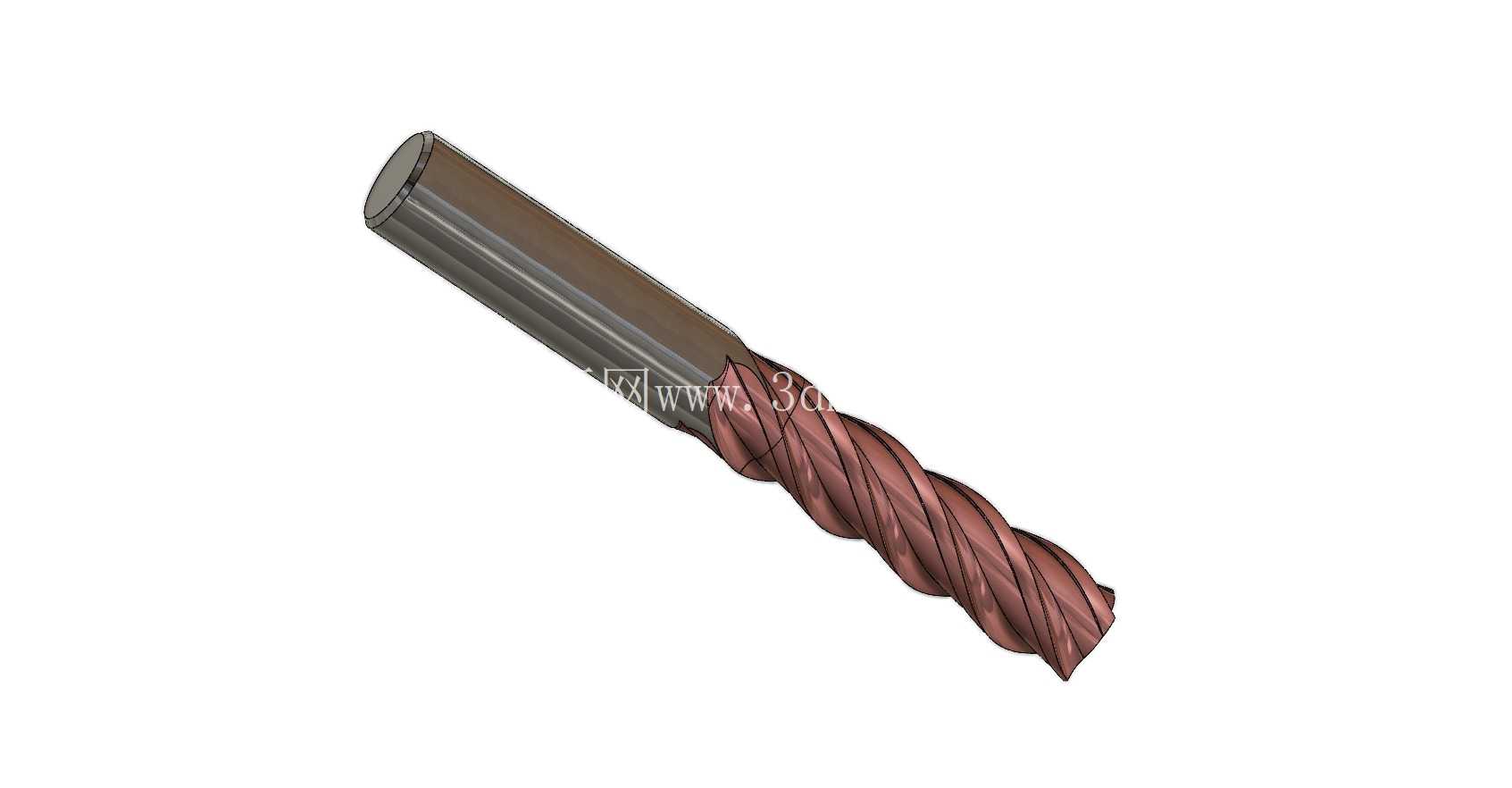

在金属切削加工、建材预制件加工、复合材料制孔等多类工业场景中，孔加工占整体机加工序的三成以上，钻头作为直接参与材料去除的执行端部件，其结构合理性直接决定成孔精度、排屑效率与刀具使用寿命。这款钻头的结构设计完全围绕实际加工工况的痛点展开，首先从安装适配性来看，尾部直柄段采用标准等径圆柱结构，表面粗糙度控制在Ra0.8以内，可适配绝大多数台钻、加工中心、手持电钻的三爪卡盘与弹簧夹头装夹需求，装夹时柄部伸入夹头的长度不低于柄部直径的1.5倍，可有效避免高速旋转时的刀柄打滑、振刀问题，装夹同轴度公差可控制在0.02mm范围内，能大幅降低钻削过程中的径向跳动量。

从切削功能段的设计来看，工作段采用多螺旋槽结构，螺旋角设置为30度，这个角度是经过多轮切削仿真验证的最优值：针对钢材类塑性材料加工时，30度螺旋角可让切屑沿着槽道顺畅排出，不会出现切屑堵塞在孔内刮伤已加工孔壁的问题；针对混凝土、石材等脆性材料加工时，该角度也能让粉状切屑顺着槽道被气流带出孔外，避免重复研磨降低切削效率。切削刃部分采用等导程修磨设计，横刃经过对称修薄处理，钻削时的轴向进给力比普通未修磨钻头降低40%左右，操作人员手动进给时的阻力明显更小，设备主轴的轴向负载也能得到有效控制。刃带部分设置了0.15mm宽的导向棱边，钻削过程中棱边与已加工孔壁贴合，起到自动导向作用，可有效避免钻孔偏斜，成孔的圆柱度公差能稳定控制在IT9级以内，满足绝大多数常规装配孔的精度要求。

排屑槽的截面采用圆弧过渡设计，槽底圆角半径不小于0.8mm，这个结构细节是为了降低应力集中系数——钻削过程中刀具承受交变扭转载荷与冲击载荷，槽底圆角过小很容易在长时间加工后出现应力断裂，尤其是加工高硬度合金钢、带钢筋的混凝土材料时，合理的槽底圆角能让刀具的抗扭强度提升30%以上。刀头与柄部的衔接段采用平滑锥度过渡，没有台阶突变，既可以减少高速旋转时的风阻与动不平衡量，也能避免应力集中在衔接位置导致断刀。

从实际应用场景来看，这款钻头可覆盖多类加工需求：更换硬质合金刀头材质版本时，可用于普通碳钢、不锈钢、铝合金等金属材料的钻孔加工，适配普通车床、立式加工中心、摇臂钻床等设备；更换硬质合金镶齿版本时，可用于建筑施工中的混凝土墙面钻孔、石材板材开孔，适配冲击钻、电锤等手持施工工具。设计过程中充分考虑了不同工况的负载差异，金属加工版本的钻芯厚度设置为工作段直径的30%，保证足够的刚性避免钻偏；建材加工版本的钻芯厚度提升至工作段直径的35%，可承受冲击钻的高频轴向冲击载荷，不会出现刀头碎裂的问题。

在建模过程中，螺旋槽的扫掠轨迹严格按照等导程螺旋线生成，切削刃的后角设置为12度，既保证刃口足够锋利降低切削阻力，又能保证刃口强度不会在进给时出现崩刃。整个钻头的外形尺寸遵循通用刀具的标准系列，工作段长度与总长度的比例控制在1:2.5左右，既保证足够的钻孔深度范围，又避免刀具悬伸过长导致刚性不足。安装边界上，柄部直径与工作段直径保持一致的直柄设计，不需要额外的转换套即可装夹，对夹头的适配范围覆盖从直径1mm到13mm的常规夹头规格，车间现有设备不需要做任何改造即可直接使用。钻尖部分采用118度的标准顶角，这是通用加工场景下的最优顶角参数，针对不同材料的适配性最强，不需要针对单一材料专门调整角度即可获得稳定的切削效果，同时也便于后期的刃磨修复，操作人员使用普通砂轮机即可按照原有角度完成刃磨，不需要专用的刃磨设备，降低了刀具的后期使用成本。
