管道弯曲成型工艺动态演示三维结构

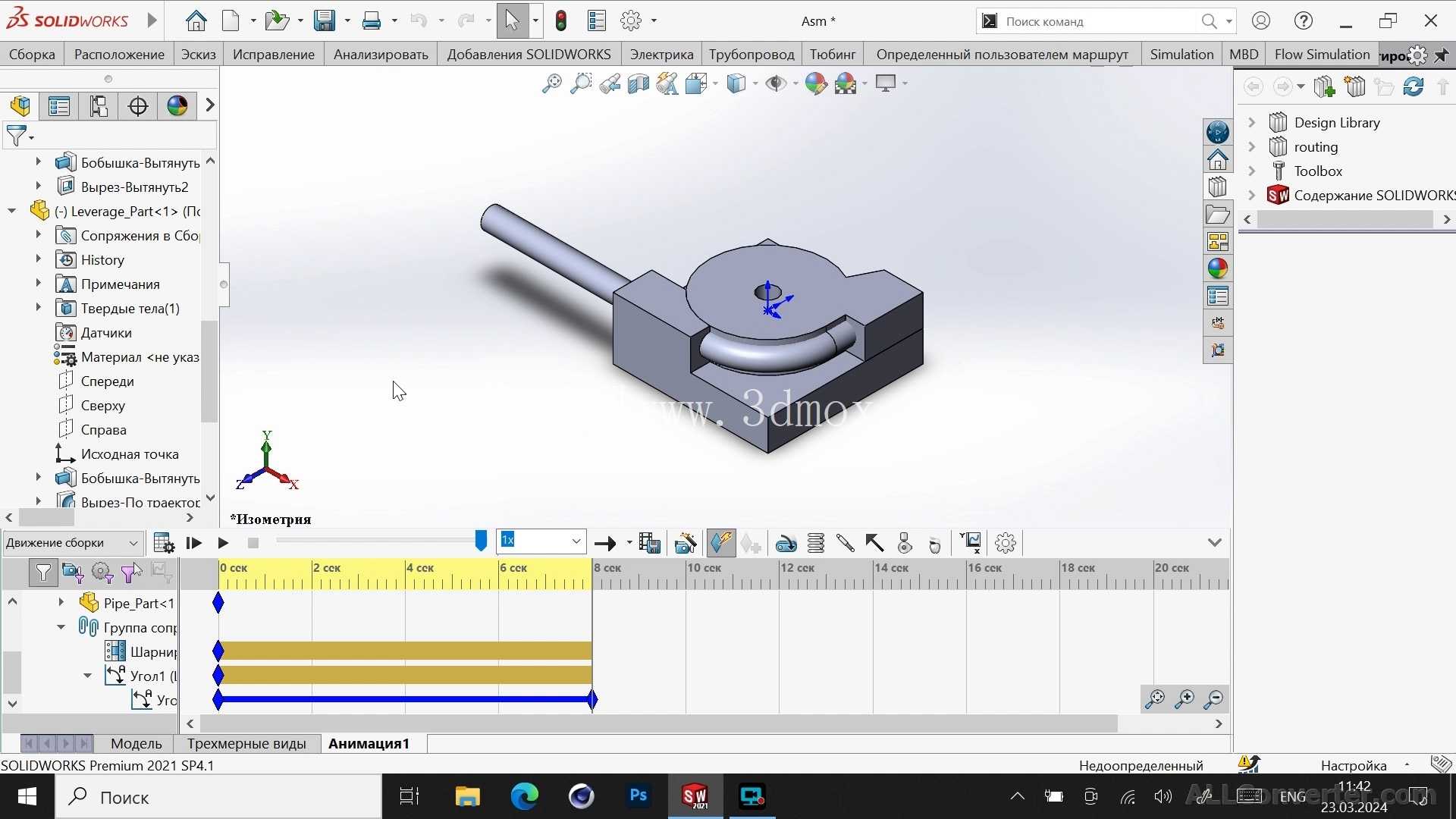

　　在流体输送系统、暖通管路布设、液压动力回路搭建的现场作业环节，弯管工序的成型精度直接决定后续管路对接的同轴度、管路运行的流阻损失以及长期承压下的结构可靠性，这套动态演示结构完整还原了金属管道从直料状态到目标弯曲弧度的全形变过程，能帮结构设计人员在方案阶段提前预判弯管过程中可能出现的管壁减薄、截面椭圆化、弯曲段回弹等常见工程问题。从实际功能逻辑来看，这套结构完整复现了弯管作业的核心执行逻辑：夹持端牢牢固定管道的直线进给段，弯曲模贴合管道外壁随弯曲角度转动，防皱块紧贴弯曲段内侧避免管壁出现褶皱堆积，芯轴伸入管道内部支撑弯曲段内壁防止截面塌陷，整个运动过程的参数匹配完全贴合现场弯管设备的实际动作逻辑，没有脱离工艺实际的夸张形变或者不符合力学规律的运动轨迹。

　　做这套结构的设计思路，核心是跳出静态三维模型只展示最终成型形态的局限，把弯管过程中各个工装部件的配合时序、管道不同位置的形变趋势、各工装与管材的接触边界都直观呈现出来，很多刚接触管路设计的工程师容易忽略弯管过程中的工装干涉问题，比如芯轴的伸出长度如果超出合理范围，会直接顶穿弯曲段内壁，要是伸出长度不足，又起不到支撑内壁防瘪的作用，通过动态过程的演示，能直观看到不同参数下各部件的位置关系，不用反复在二维图纸上推算干涉边界。

　　从安装边界的尺寸逻辑来看，这套结构里的管道外径、弯曲半径、夹持段长度都按照工程常用的管路规格做了匹配，弯曲模的圆弧半径和管道外径的比值控制在常规冷弯工艺的合理区间内，防皱块的安装位置和弯曲模的切点完全对齐，夹持端的夹紧行程预留了足够的装夹余量，不会出现工装和管材在运动过程中发生剐蹭的情况，整个运动包络的尺寸范围也和现场常用的小型弯管设备的作业空间匹配，不管是用来做工艺培训的演示素材，还是用来验证特定规格管道的弯管工艺可行性，都能直接对应到现场的实际作业条件。很多管路设计人员在出加工图纸的时候，往往只标注最终的管路成型尺寸，忽略弯管过程中需要预留的工艺余量，比如直管段的最小夹持长度、弯曲段的回弹补偿量，这些参数如果标注不到位，车间加工的时候很容易出现成品尺寸超差，要么对接的时候法兰孔对不齐，要么弯曲段的弧度和设计要求偏差过大，这套动态结构把整个形变过程拆解开来，能让设计人员清晰看到每个工艺环节需要预留的尺寸边界，从源头减少加工阶段的反复试错。

　　另外在流体管路的设计中，弯曲段的流阻特性和弯曲半径、截面圆度直接相关，如果弯管过程中截面椭圆度过大，会大幅提升局部流阻，在高压液压回路里还会造成局部紊流，加剧管路振动和密封件的磨损，通过这套动态演示的结构，能直观观察到不同工装配合下管道截面的形变趋势，帮助设计人员在工艺阶段就调整参数，保证成型后的管道内壁光滑、截面圆度符合流体输送的要求。不同于单纯的动画效果制作，这套结构的所有运动副约束都按照实际机械结构的运动逻辑搭建，每个部件的运动行程、转动角度、接触位置都有对应的工程依据，不是为了视觉效果随意调整的运动轨迹，不管是用来做弯管设备的方案验证，还是用来给一线作业人员做工艺讲解，都能准确传递实际作业中的核心技术要点，避免因为演示内容和实际工艺脱节造成的认知偏差。在管路布设的现场，经常会遇到空间受限的情况，需要管道在有限的空间内完成特定角度的弯曲，这时候对弯管的成型精度要求更高，稍有偏差就会和周边的设备、结构件发生干涉，通过这套动态结构的演示，设计人员可以提前模拟不同弯曲角度下管道的成型过程，确认弯曲过程中各个方向的尺寸边界，提前调整管路走向或者弯曲参数，避免现场安装的时候才发现尺寸冲突，造成管材和工时的浪费。
