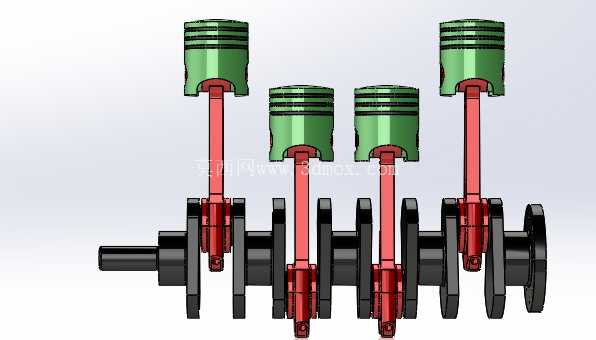

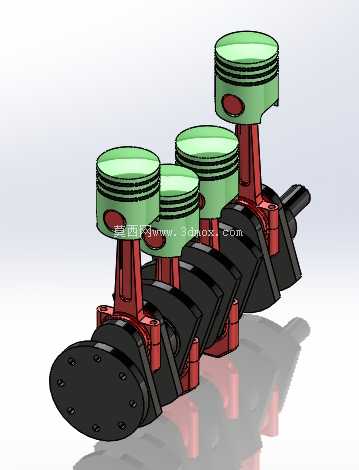

直列四缸四冲程发动机曲柄连杆机构

　　这套直列四缸四冲程发动机的曲柄连杆总成，是往复式内燃机最核心的动力转换单元，日常在乘用车动力总成、小型工程机械动力源、固定式发电机组动力端都有极高的应用覆盖率，所有结构设计完全围绕实际工况下的动力传递、运动干涉规避、载荷均匀分配展开。从实际使用场景来看，这套结构承担着把活塞顶部燃气燃烧产生的直线往复推力，转化为曲轴旋转扭矩的核心作用，四个气缸按1-3-4-2的标准点火顺序交替做功，能抵消大部分二阶往复惯性力，相比单缸、双缸结构运转平顺性提升明显，不需要额外加装大体积平衡轴就能满足民用动力设备的振动控制要求。设计过程中首先要卡准的就是活塞的行程与缸径匹配关系，活塞裙部的型线不是正圆柱，而是预先做了0.02-0.05mm的中凸变椭圆修正，冷态装配时活塞销方向的裙部尺寸略小于垂直销方向，避免发动机热机后活塞受热膨胀出现拉缸故障；活塞环槽的宽度公差控制在0.01mm级，气环、油环的侧隙、背隙都预留了热膨胀余量，油环的回油孔位置特意避开活塞销座区域，防止回油通道被运动件遮挡影响刮油效果。

　　曲轴部分采用全支撑结构设计，四个连杆轴颈之间都设置了主轴颈支撑，相邻缸的连杆轴颈错开180度相位角，保证做功间隔角均匀为180度曲轴转角，曲轴的平衡块配置完全匹配活塞连杆组的往复运动质量，动平衡精度等级达到G2.5级以上，能覆盖最高6000rpm的额定转速工况；连杆采用斜切口分型设计，大头盖与杆身用定位套精准定位，螺栓预紧力严格按塑性区拧紧法计算，避免高速运转时连杆大头出现变形松脱。

　　安装边界上，这套总成的轴向定位依靠第三道主轴颈的止推片实现，轴向窜动量控制在0.1-0.3mm之间，既不会因为间隙过大出现曲轴轴向窜动异响，也不会因为间隙过小导致热态下止推片烧蚀；活塞在上止点时，活塞顶部与气缸盖底面的压缩余隙控制在0.8-1.2mm，既保证足够的压缩比满足燃烧效率要求，又不会因为余隙过小导致活塞碰撞气门。实际装配过程中，活塞连杆组需要按重量分组，同组活塞的重量差不超过5g，连杆的重量差不超过8g，避免运转时出现过大的不平衡离心力；曲轴前端的油封轴颈表面粗糙度控制在Ra0.8以下，后端的回油螺纹旋向与曲轴旋转方向匹配，能有效阻止机油从曲轴箱向外渗漏。

　　这套结构的所有运动副都预留了合理的润滑通道，曲轴主轴颈、连杆轴颈都设计了贯通的油道孔，机油从主油道进入主轴颈间隙后，通过曲轴内部油道输送到连杆轴颈，再通过连杆杆身的油道上行润滑活塞销，整个润滑路径的通流截面经过反复核算，能保证高转速工况下各摩擦面都有足够的机油流量建立油膜，避免出现干摩擦故障。从结构强度角度看，活塞销采用全浮式设计，冷态下与活塞销座为过盈配合，热态下能在销座和连杆小头衬套之间自由转动，磨损均匀性更好；连杆小头的衬套过盈量经过计算，不会因为工作温度升高出现衬套松转，衬套上的油孔与连杆小头的油道严格对中，保证活塞销的润滑到位。
