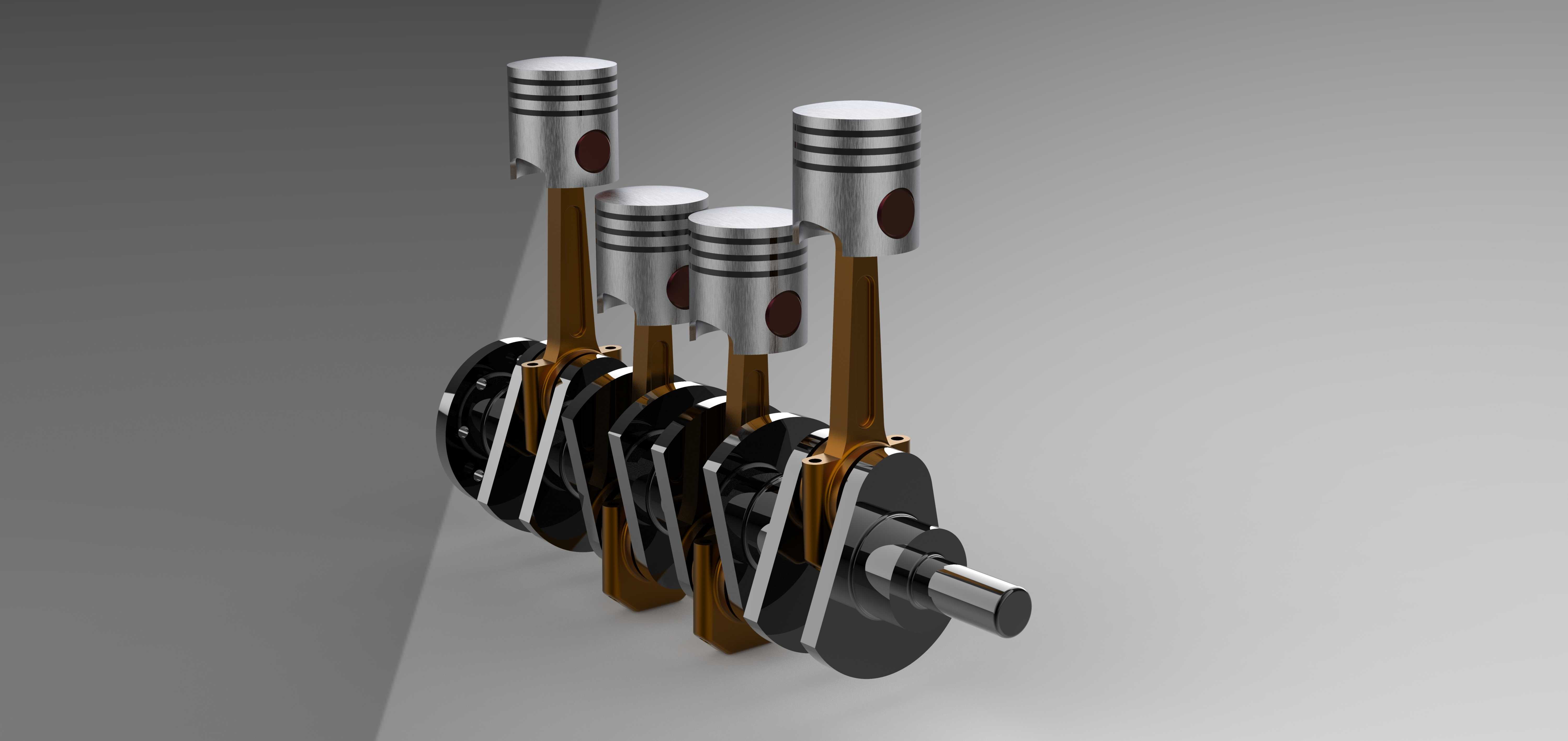

直列四缸内燃机曲柄连杆机构结构展示

这套直列四缸动力核心的结构建模，完全围绕车用内燃机的实际装机需求展开，没有做多余的装饰性结构，所有部件的配合关系都严格按照量产机型的装配逻辑搭建。从实际应用场景来看，这类直列四缸结构是目前民用乘用车、轻型商用车上应用最广泛的动力构型，相比三缸机型运转平顺性更优，相比六缸机型结构更紧凑、整机重量更低，能够覆盖1.0L到2.5L排量区间的动力输出需求，适配从家用代步轿车到轻型货运车辆的不同动力匹配要求。

从功能特性上看，整套机构的核心作用是完成燃料化学能到旋转机械能的转换，四个活塞沿气缸轴线做往复直线运动，通过各自对应的连杆将直线作用力传递到曲轴的曲柄销位置，再由曲轴的偏心结构将往复运动转换为定轴旋转运动，最终向外输出扭矩。建模过程中特意还原了活塞上的三道环槽结构，分别对应两道气环与一道油环的安装位置，气环负责密封燃烧室的高压燃气，避免做功行程的压力泄漏影响动力输出效率，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成异常消耗与排放超标。连杆部分采用了量产机型常用的工字形截面设计，这种截面构型能够在保证结构强度、满足往复运动惯性力要求的前提下，尽可能降低连杆自身重量，减少高转速工况下的惯性载荷，降低曲轴的运转负荷。

设计思路上，整个机构的布局严格遵循直列四缸机的点火顺序逻辑，四个曲柄销的相位角互为180度，能够保证四个气缸的做功行程交替均匀排布，让曲轴输出的扭矩波动尽可能小，减少运转过程中的振动传递。建模时对活塞销与连杆小头的配合、连杆大头与曲柄销的配合都预留了符合工程要求的间隙量，没有出现干涉问题，活塞裙部的型线也参考了实际量产机型的设计，做了微小的椭圆度修正，能够抵消热态工况下活塞受热膨胀带来的尺寸变化，避免活塞在气缸内出现卡滞。曲轴部分的平衡块结构也完整还原，每个曲柄臂对应的平衡块都经过配重设计，能够抵消活塞与连杆往复运动产生的一阶、二阶惯性力，让整机运转时的振动水平控制在合理范围内，不需要额外加装体积过大的平衡轴机构就能满足乘用车的NVH要求。

从安装边界来看，整套曲柄连杆机构的轴向尺寸与径向尺寸都参考了主流2.0L排量四缸机的参数设计，曲轴的主轴颈直径、连杆轴颈直径都符合通用的装机尺寸规范，前端的轴伸结构预留了正时轮、皮带轮的安装位置，后端的法兰结构适配飞轮与离合器总成的安装接口，能够直接匹配对应排量的气缸体、气缸盖等外围部件，不需要做额外的结构修改。活塞的顶面形状做了适合燃烧室匹配的凹坑设计，能够配合气缸盖形成合理的燃烧室容积，保证压缩比符合汽油机的设计要求，同时气门避让坑的位置与深度也参考了量产机型的参数，避免活塞运动到上止点时与进排气门发生碰撞。在实际的结构设计验证过程中，这类三维模型可以直接用于运动仿真分析，通过添加对应的运动副与载荷条件，模拟不同转速下活塞的运动轨迹、连杆的受力变化、曲轴的扭矩输出特性，提前发现结构设计中存在的干涉问题、强度薄弱点，减少后续物理样机的试制次数，缩短整个动力总成的开发周期。对于刚接触内燃机结构的设计人员来说，这套模型也能直观展示曲柄连杆机构的运动逻辑，理解四缸机的做功顺序、惯性力平衡原理，掌握往复式动力核心的基本结构设计要点。
