直列四缸内燃机曲柄连杆机构总成

这套直列四缸动力单元的核心结构，覆盖了民用乘用车、小型工程机械、通用动力机组最常用的往复式内燃机做功核心构型，所有配合面的尺寸链均按照量产级装配公差做了匹配校核，没有出现建模阶段常见的干涉、间隙超差问题。从实际应用场景来看，这类四缸构型是目前1.0L-2.5L排量区间动力装置的绝对主流，相比三缸结构拥有更优的运转平顺性，相比六缸结构又能控制整体体积与重量，不管是前置前驱家用车的横置布局，还是小型发电机组、农用机械的固定式安装，都能适配对应的舱体边界。

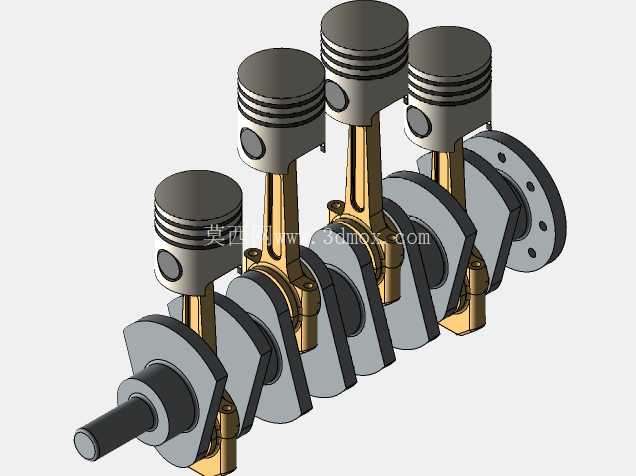

整个模型的结构拆分完全遵循实际装配逻辑，从前端动力输出端开始，曲轴的主轴颈依次穿过四个曲拐对应的主轴承座，每个曲拐的连杆轴颈通过剖分式连杆大头与连杆连接，连杆小头通过活塞销与铝合金活塞铰接，活塞上的三道环槽分别对应两道气环与一道油环，建模时特意保留了环槽的深度与宽度尺寸，方便后续做活塞环的装配模拟。曲拐的相位角严格按照1-3-4-2的点火间隔做了180度错开布置，保证四个缸的做功行程均匀分布在曲轴每两圈的旋转周期内，将一阶、二阶往复惯性力的抵消效果做到最优，减少整机运转时的振动传递。

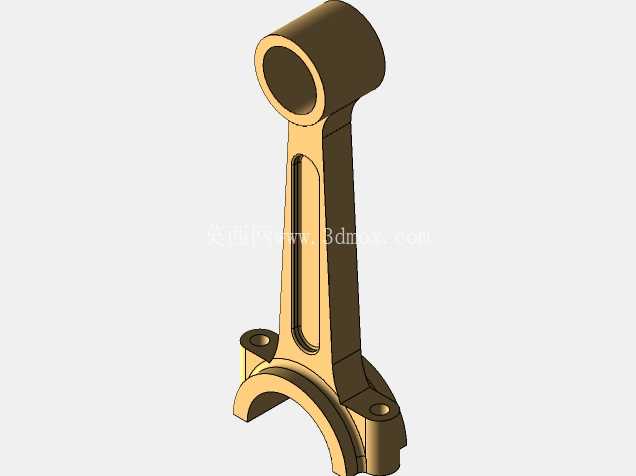

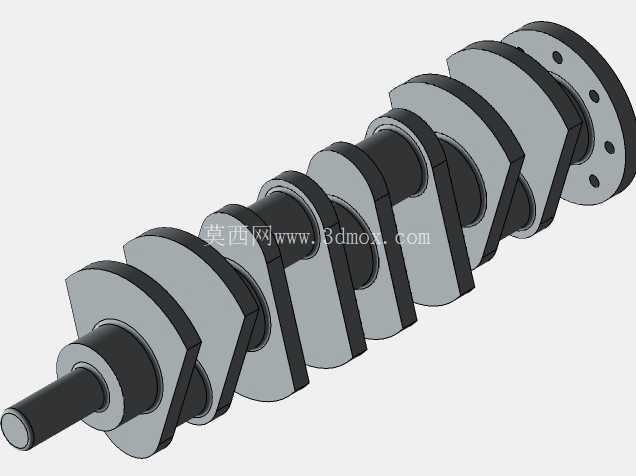

设计思路上完全围绕量产可行性展开，曲轴的平衡块配重轮廓经过了偏心质量匹配，每个平衡块的质心位置都对应曲拐偏心质量的反向位置，不需要额外添加平衡轴就能满足常用转速区间的振动控制要求；活塞的裙部做了微变型的型面处理建模，预留了热膨胀余量，避免发动机达到工作温度后活塞裙部胀死在气缸套内；连杆的杆身采用了工字形截面，在保证纵向抗拉压强度的前提下尽可能降低往复运动件的质量，减少曲轴旋转时的惯性负载，提升动力响应速度。

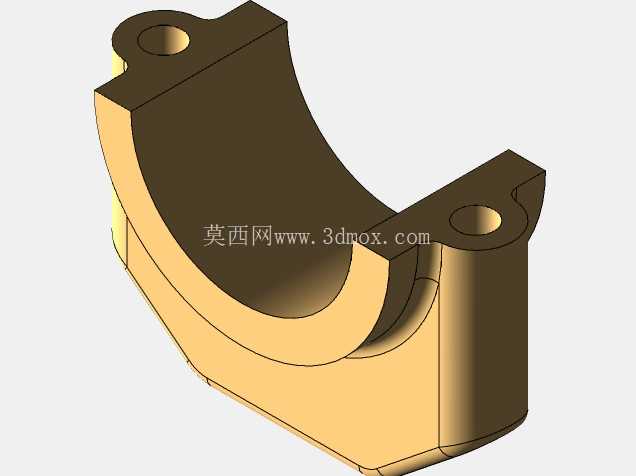

安装边界方面，整个总成的轴向尺寸从曲轴前端皮带轮安装轴颈到后端飞轮连接法兰面，完全适配常规横置前驱车型的发动机舱横向安装空间，曲轴中心到活塞顶面的上止点距离，匹配常规缸体的中心高度要求，主轴承座的安装螺栓孔位按照标准四缸缸体的螺孔分布做了定位，不需要额外调整孔位就能直接匹配对应缸体的装配；连杆大头的剖分面采用了平切口结构，对应的螺栓安装位预留了标准连杆螺栓的沉头空间，装配时可以直接从缸体上部完成活塞连杆组的穿装，不需要额外拆分主轴承盖做侧装，符合主流发动机的装配工艺逻辑。

从功能特性来看，这套结构完整复现了内燃机将活塞往复直线运动转化为曲轴旋转运动的核心过程，活塞承受燃烧室内燃气爆发的压力后，通过活塞销将力传递给连杆，连杆将直线推力转化为推动曲轴旋转的扭矩，最终从曲轴后端的法兰面输出动力；曲轴上的轴向定位台阶预留了止推片的安装间隙，能承受离合器分离时产生的轴向推力，避免曲轴出现轴向窜动；每个活塞的销座位置都做了偏心处理，减少活塞换向时对气缸壁的敲击噪音，提升整机运转的NVH表现。

建模过程中所有的配合间隙都按照实际工程要求做了预留，比如活塞与气缸壁的配缸间隙、连杆大头与连杆轴颈的径向间隙、曲轴主轴颈与主轴承座的配合间隙，都控制在量产机型的公差带范围内，不管是用来做运动仿真模拟四个活塞的往复运动过程、曲轴的旋转输出特性，还是用来做教学演示讲解曲柄连杆机构的工作原理，或是作为整机设计的核心子系统参考，都能直接复用结构参数，不需要重新做尺寸校核。另外整个总成的零件拆分完全符合实际BOM层级，每个零件都可以单独导出做工程图生成，对应的形位公差标注基准也在建模时做了隐含设置，比如曲轴的同轴度基准以两端主轴颈的公共轴线为基准，活塞的圆柱度基准以活塞裙部的轴线为基准，完全符合机械加工的工艺要求，不会出现建模结构无法落地加工的问题。
