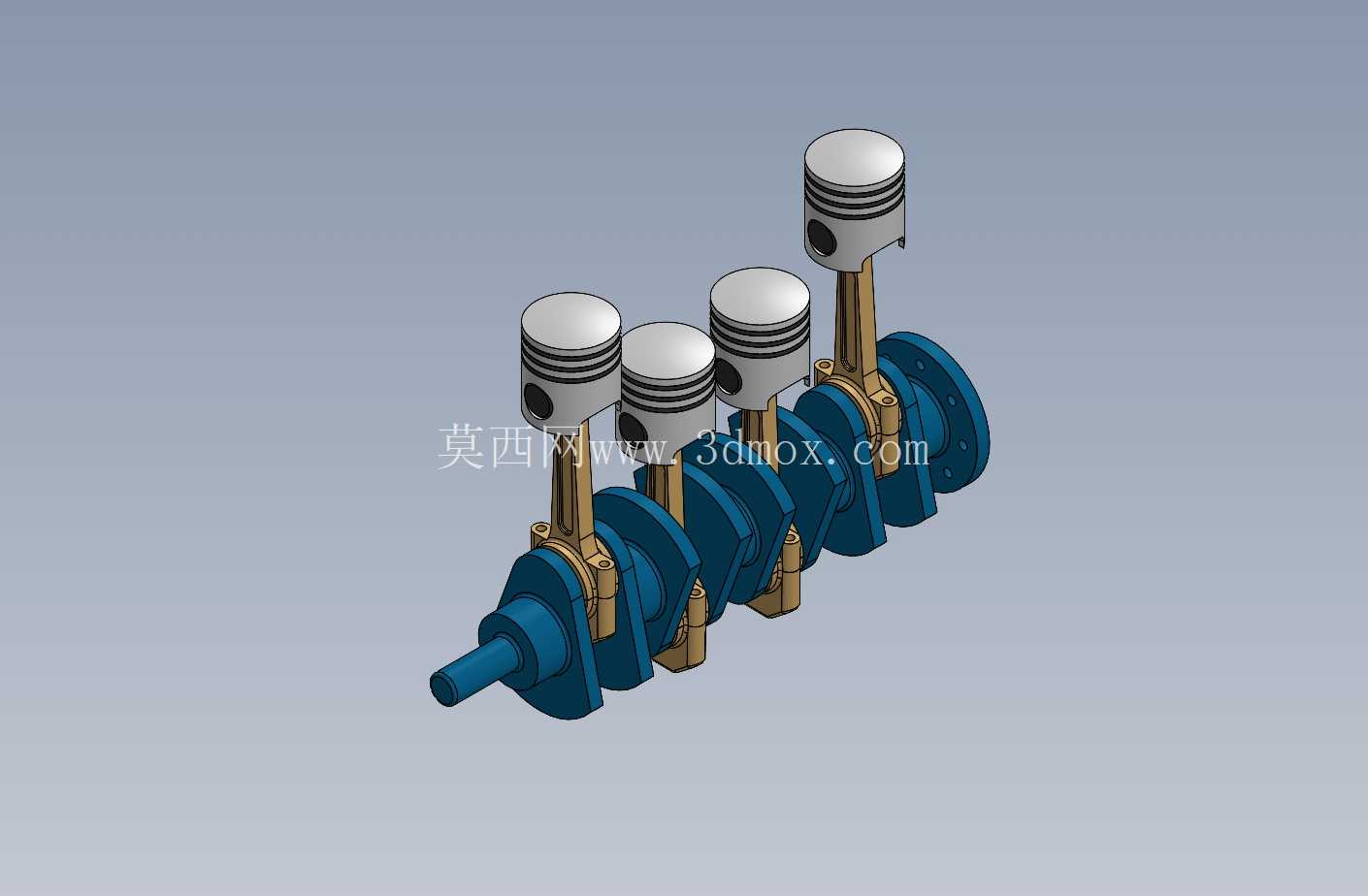

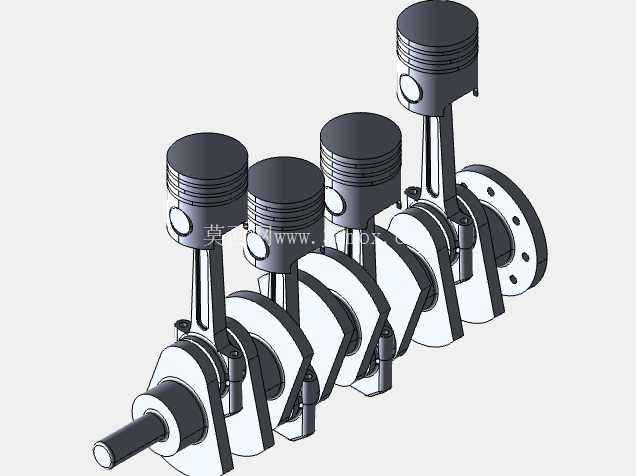

直列四缸发动机曲柄连杆机构总成

这套直列四缸动力核心的曲柄连杆组件，是民用小排量内燃机里应用最广的结构形式，从1.0L到2.5L排量区间的乘用车辆、小型工程机械动力单元、固定式发电机组动力端，都能见到同结构的部件布局，其核心作用是把活塞承受的燃气爆发压力，通过连杆的摆动传递转化为曲轴的旋转扭矩，最终向外输出可用的旋转动力，同时还要驱动配气机构、机油泵、水泵等发动机附属系统运转。

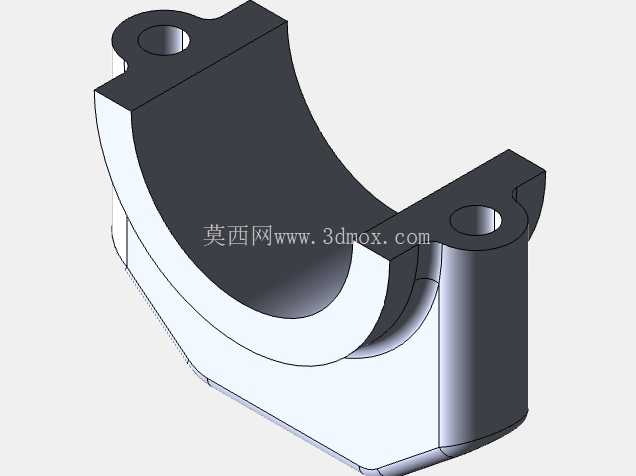

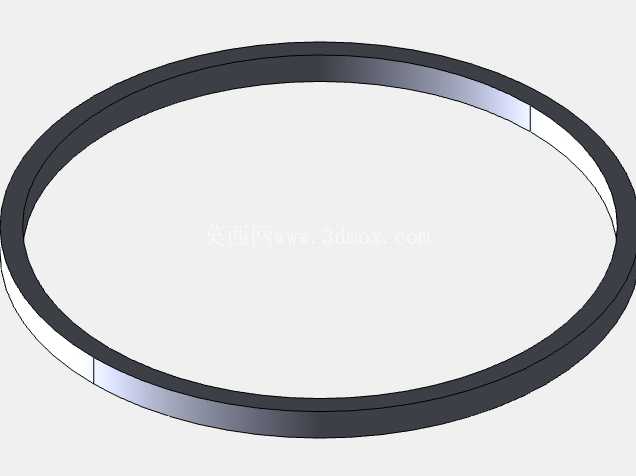

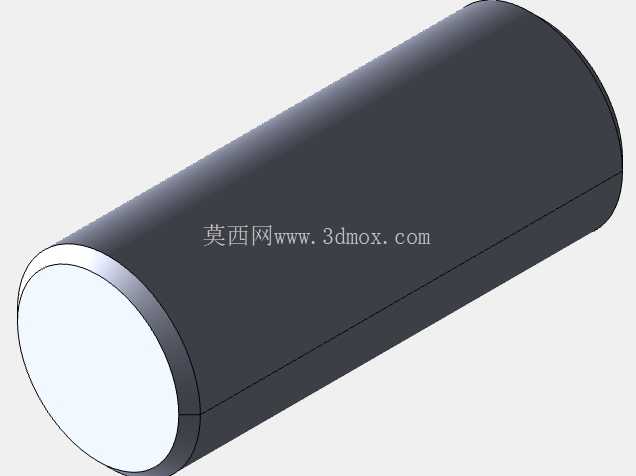

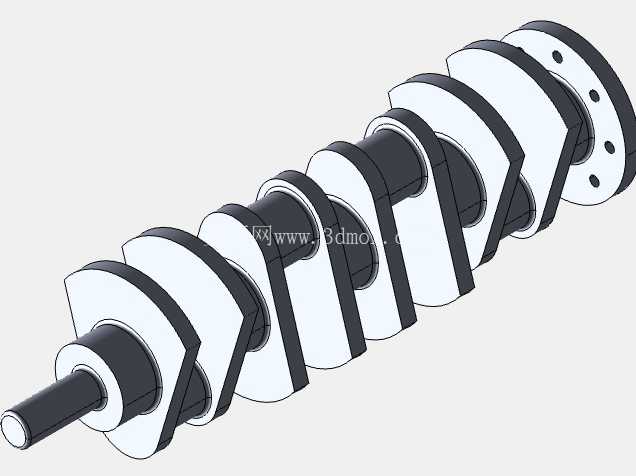

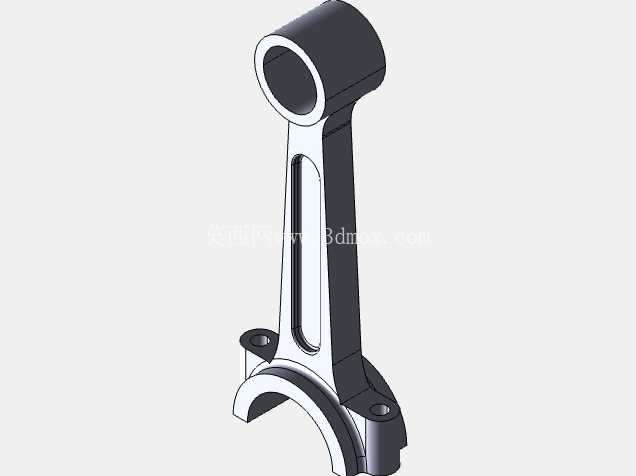

做这套结构的三维建模时，首先要敲定的是缸心距参数，这是整个组件的安装边界基准，直列四缸的缸心距直接决定了发动机缸体的轴向长度，建模时四个曲柄销按照180度相位角两两对称布置，一四缸曲柄销同相位、二三缸曲柄销同相位，这样的布置能保证一阶往复惯性力完全自平衡，不需要额外加装平衡轴就能抵消大部分一阶振动，这也是直列四缸结构能大范围普及的核心设计优势。活塞部分采用了带三道环槽的结构设计，顶部两道为气环槽，用来密封燃烧室的高压燃气，最下方一道为油环槽，负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧；活塞销采用全浮式设计边界，常温下活塞销与连杆小头为过渡配合，工作温度升高后活塞销可在销座和小头衬套内自由转动，保证磨损均匀。连杆部分采用了工字形截面的杆身设计，在保证足够的抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少惯性力带来的载荷冲击，连杆大头采用斜切口设计，方便后续装配时从气缸孔内穿入安装，大头轴瓦的定位采用定位套结构，避免轴瓦工作时发生转动堵塞油孔。曲轴部分采用全支承结构，五个主轴颈分布在四个曲柄销的两侧，每个曲柄臂下方都设计有平衡重块，用来平衡曲柄销和连杆大头旋转产生的离心力，以及部分往复惯性力，曲轴的轴向定位设置在第三道主轴承位置，预留了合适的轴向间隙，避免工作时热膨胀导致曲轴卡滞，同时主轴颈和曲柄销之间设计了贯通的油道，压力机油可以从主油道通过曲轴油道输送到连杆大头，为连杆轴瓦提供润滑和冷却。

在装配关系的处理上，需要严格控制各部件的配合间隙：活塞与气缸壁之间预留0.02-0.04mm的配缸间隙，避免热态下活塞膨胀拉缸；活塞销与销座的配合间隙控制在0.005-0.01mm，保证工作时可以自由转动又不会产生过大的敲击异响；连杆大头与曲柄销之间的间隙控制在0.02-0.06mm，保证机油可以形成稳定的油膜；曲轴主轴颈与主轴承盖的间隙控制在0.02-0.05mm，同时要保证各主轴颈的同轴度公差在0.01mm以内，避免曲轴运转时出现弯曲疲劳断裂。做运动仿真的时候，可以清晰看到四个活塞按照1-3-4-2的点火顺序交替上下止点运动，连杆随着活塞运动不断摆动，曲轴做匀速旋转运动，整套机构的运动轨迹完全符合四冲程内燃机的工作循环要求，进气、压缩、做功、排气四个行程在四个气缸内交替进行，保证动力输出的连续性。这套结构的外形尺寸边界，轴向长度由缸心距和前后端的安装法兰决定，径向尺寸由活塞行程和连杆长度决定，安装时需要保证曲轴轴线与缸体主轴承孔轴线完全重合，活塞销轴线与曲轴轴线平行，否则会出现偏磨、异响甚至部件断裂的故障。在实际工程应用中，这套组件的设计直接决定了发动机的动力输出特性、运转平顺性和使用寿命，建模时每一处圆角、每一个油孔的位置都需要严格按照受力分析结果设计，比如曲柄臂与主轴颈、曲柄销的过渡位置必须采用足够大的圆角，避免应力集中导致曲轴断裂，活塞顶部的燃烧室形状需要与缸盖燃烧室匹配，保证压缩比符合设计要求，连杆螺栓的预紧力需要严格按照扭矩要求拧紧，避免工作时螺栓松动导致连杆打坏缸体。
