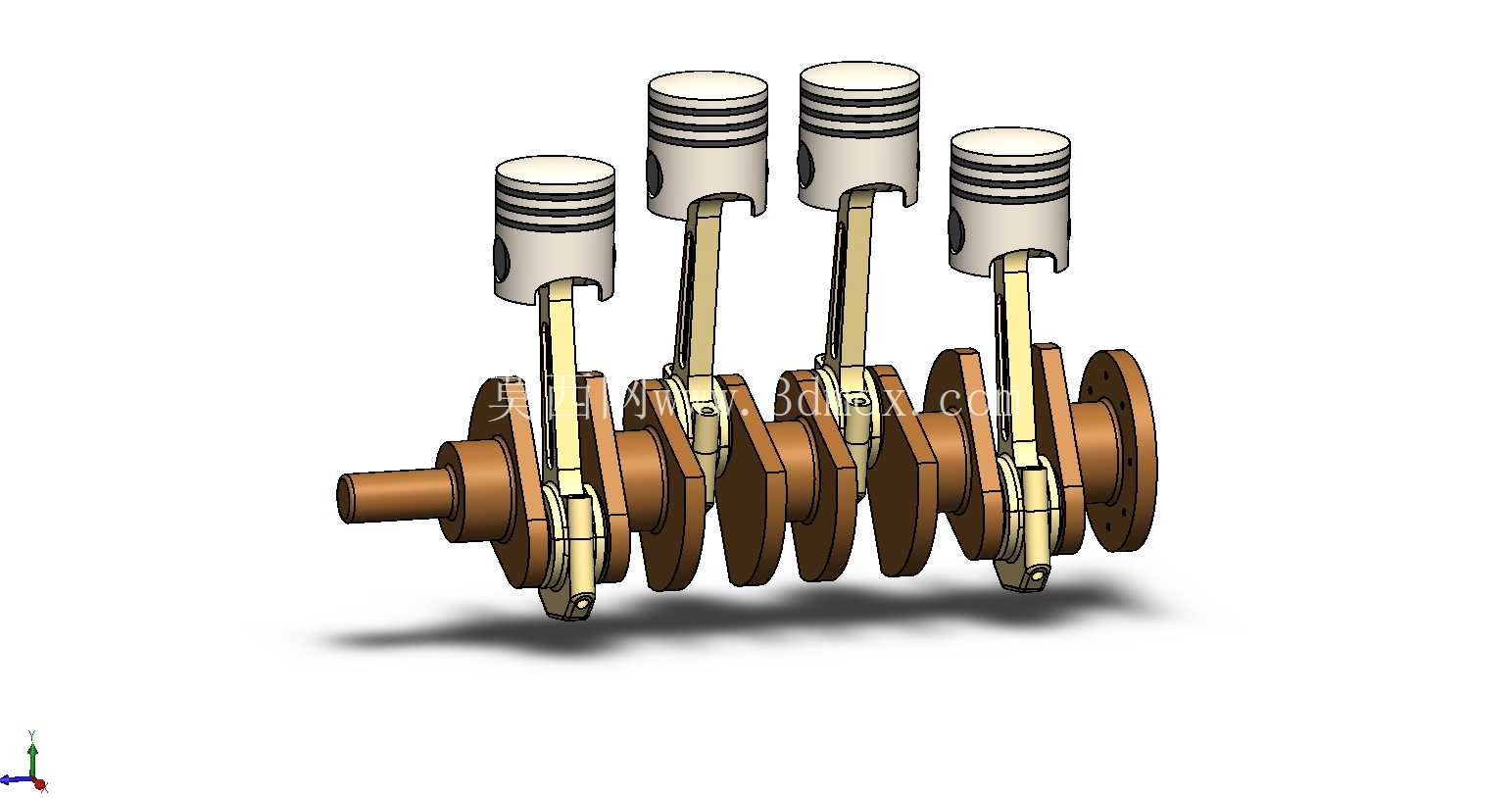

这套直列四缸动力核心的曲柄活塞机构,是民用乘用车、小型非道路工程机械动力单元里应用最广的结构形式,日常接触的1.0L到2.5L排量区间的燃油动力设备,绝大多数都采用这类直列四缸布局,相比三缸结构运转平顺性更优,相比六缸结构体积控制更友好,能在紧凑的机舱安装空间内实现动力输出与燃油经济性的平衡。从实际装车场景来看,这套机构是内燃机将燃料化学能转化为旋转机械能的核心载体,活塞承接燃烧室内混合气爆燃产生的向下推力,通过活塞销传递给连杆,连杆再将往复直线运动转化为曲轴的旋转运动,最终把动力输出给飞轮端,对接变速箱、离合器等传动部件,驱动整车或作业设备运转。
设计过程中首先要匹配的是缸心距参数,四个气缸沿曲轴轴向等距排布,相邻气缸的中心距需要结合缸径、水套壁厚、缸体铸造工艺性综合确定,既要保证缸体有足够的结构强度,避免相邻气缸之间出现热变形串气,也要尽可能压缩整机轴向长度,适配前置前驱车型的横向机舱布局边界。活塞部分采用了典型的汽油机活塞结构,顶部的三道环槽分别对应两道气环与一道油环,气环负责密封燃烧室内的高压燃气,避免压缩压力泄漏影响动力输出,油环则负责刮除缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳;活塞裙部做了适配侧推力的型面设计,在活塞往复运动过程中承接缸壁的侧向作用力,减少敲缸异响与磨损量。
连杆部分采用了锻钢材质的分体式结构,大头端通过连杆轴瓦与曲轴的连杆轴颈配合,小头端通过活塞销与活塞铰接,设计时需要严格校核连杆的长径比,既要保证连杆在往复运动中不会与缸套、曲轴平衡块发生运动干涉,也要控制连杆的往复运动质量,降低曲轴高速旋转时的惯性载荷。曲轴部分采用了全支撑结构设计,四个连杆轴颈对应四个活塞,相邻连杆轴颈呈180度相位差排布,保证四个活塞的做功行程均匀错开,让动力输出更连贯;每两个连杆轴颈之间都设置有主轴颈,通过主轴承座固定在缸体上,提升曲轴的抗弯刚度,避免高转速下曲轴出现挠曲变形;曲轴上集成的平衡块用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力,减少整机运转时的振动传递。
建模过程中完全还原了各部件的运动配合关系,活塞与缸套的滑动配合间隙、连杆大头与连杆轴颈的转动配合间隙、曲轴轴向窜动间隙都按照实际工程设计值预留,可直接用于运动学仿真,验证不同转速下各部件的运动轨迹是否存在干涉,分析活塞的加速度变化曲线、曲轴的输出扭矩波动特性,为后续的配气机构匹配、冷却润滑系统设计提供准确的结构参考。从安装边界来看,这套机构的轴向总长度、曲轴中心到活塞顶面的最大高度、连杆摆动的最大径向尺寸都严格对应量产机型的尺寸参数,前端的曲轴皮带轮安装位、后端的飞轮安装法兰都做了结构还原,可直接对接前端轮系、飞轮壳等周边附件的建模工作,也能用于职业院校的内燃机结构教学演示,让学习者直观理解四缸发动机的动力传递原理与各部件的配合关系。
