单缸内燃机剖视结构三维设计

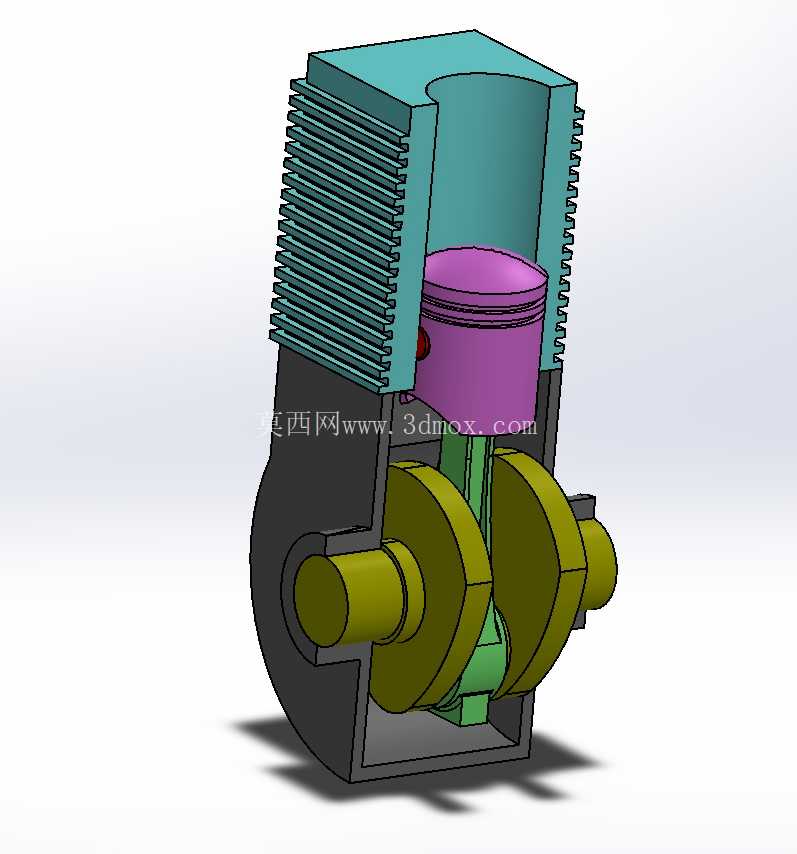

本次呈现的单缸动力单元剖视结构，在小型通用动力领域有着极为广泛的落地场景，从园林作业的割草机、微耕机，到小型应急发电机组、便携摩托动力，再到教学实训用的原理演示台架，都能见到这类结构的实际应用。不同于整机装配的封闭外观，这个剖视设计直接将内部核心运动副、配合关系完整暴露，能让结构设计人员快速理清动力转换的完整逻辑，也能为同排量机型的改型设计提供直接的结构参考。

从实际功能逻辑来看，这套结构承担着将燃料燃烧产生的热能转化为旋转机械能的核心作用，顶部带散热筋的气缸体是燃烧做功的核心腔体，外侧密布的环形散热筋并非随意排布，每一片的厚度、间距、伸出长度都经过热负荷校核，保证自然风冷工况下，气缸壁面温度能维持在润滑油正常工作的区间内，避免高温导致的润滑失效、活塞卡滞等故障。气缸内部的活塞是直接承受燃烧压力的部件，活塞上的环槽结构用于安装气环与油环，气环负责密封燃烧腔的高压气体，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳。

连接活塞与曲轴的连杆部件，是整套结构里受力最复杂的零件，它需要将活塞的上下往复直线运动，转化为曲轴的旋转运动，小头端通过活塞销与活塞铰接，大头端则与曲轴的连杆轴颈配合，设计时需要充分考虑往复惯性力与旋转惯性力的平衡，连杆杆身采用工字形截面，在保证结构强度的前提下尽可能降低自身重量，减少高速运转时的惯性载荷。下方的曲轴采用整体式曲柄结构，两个平衡块的位置与重量经过精确匹配，能够抵消活塞连杆组往复运动产生的一阶惯性力，降低整机运转时的振动水平，曲轴两端的输出轴颈用于连接负载端与飞轮端，轴颈表面的粗糙度、圆度公差都有严格要求，保证与轴承配合时的运转精度与使用寿命。

在设计思路上，这套剖视结构优先保证了核心运动关系的直观呈现，所有配合面的间隙都按照实际装配公差进行还原，比如活塞与气缸壁的配合间隙、连杆大小头的铰接间隙、曲轴轴颈与轴承座的配合间隙，都严格遵循小型内燃机的设计规范。气缸体下部的曲轴箱采用一体化设计，既承担曲轴的支撑作用，也作为润滑油的存储腔体，箱壁的厚度经过刚度校核，避免曲轴高速旋转时箱体产生共振变形。安装边界方面，这套动力单元的曲轴输出端采用标准轴径设计，可直接匹配通用的离合器、皮带轮等传动部件，气缸体侧面预留了化油器、排气消音器的安装接口，底部的安装孔位按照通用小型汽油机的安装尺寸设计，不需要额外改型就能直接替换同排量的现有动力部件，适配各类小型设备的动力舱安装空间。

从结构细节来看，活塞销采用全浮式设计，工作时活塞销可在连杆小头与活塞销座孔内自由转动，保证磨损均匀，两端的卡环槽用于安装限位卡环，防止活塞销轴向窜动刮伤气缸壁。曲轴的支撑轴承采用滑动轴承结构，轴承座上预留了润滑油道开孔，能够将曲轴箱内的润滑油引导到轴颈配合面，形成油膜减少摩擦损耗。气缸顶部的燃烧室结构采用半球形设计，能够优化燃烧气流组织，提升燃烧效率，减少尾气排放。外侧的散热筋沿着气缸轴向排布，顺着风冷气流的方向，能够最大化散热面积的利用效率，即使在连续高负荷运转工况下，也能保证气缸温度不会超过材料的许用温度范围。

对于三维建模从业者而言，这套结构的建模过程需要重点关注运动部件的干涉检查，比如活塞运动到上止点、下止点时，活塞与气门、连杆与曲轴箱壁是否存在干涉，曲轴旋转时平衡块是否会与连杆、箱体内壁发生碰撞，所有运动副的配合关系都需要按照实际运动轨迹进行仿真验证，保证模型不仅外观还原准确，运动逻辑也完全符合实际机械原理。在进行同类型产品改型设计时，可以直接在这个基础结构上调整缸径、行程参数，匹配不同的功率输出需求，也可以将散热结构改为水冷套结构，适配更大功率的动力需求。
