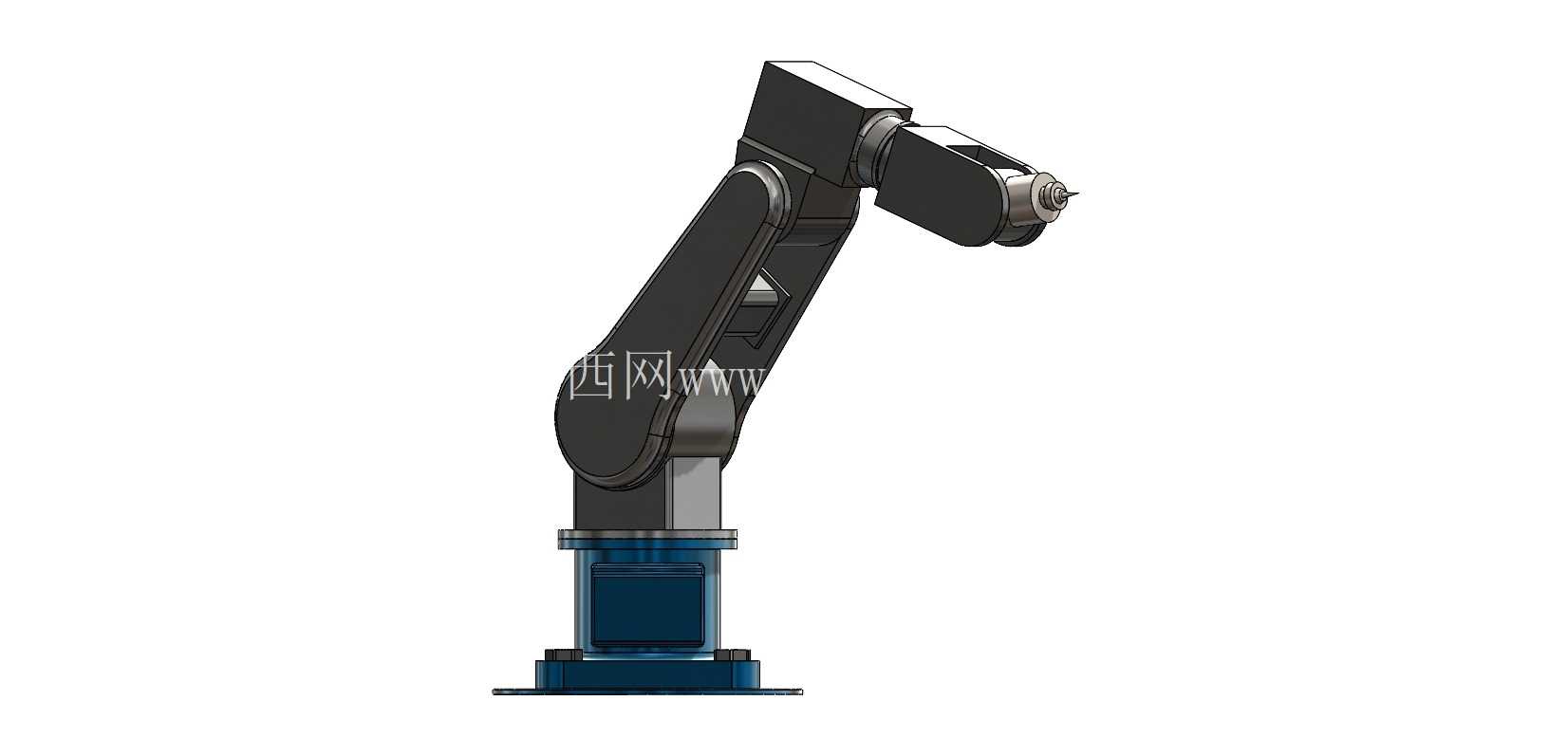

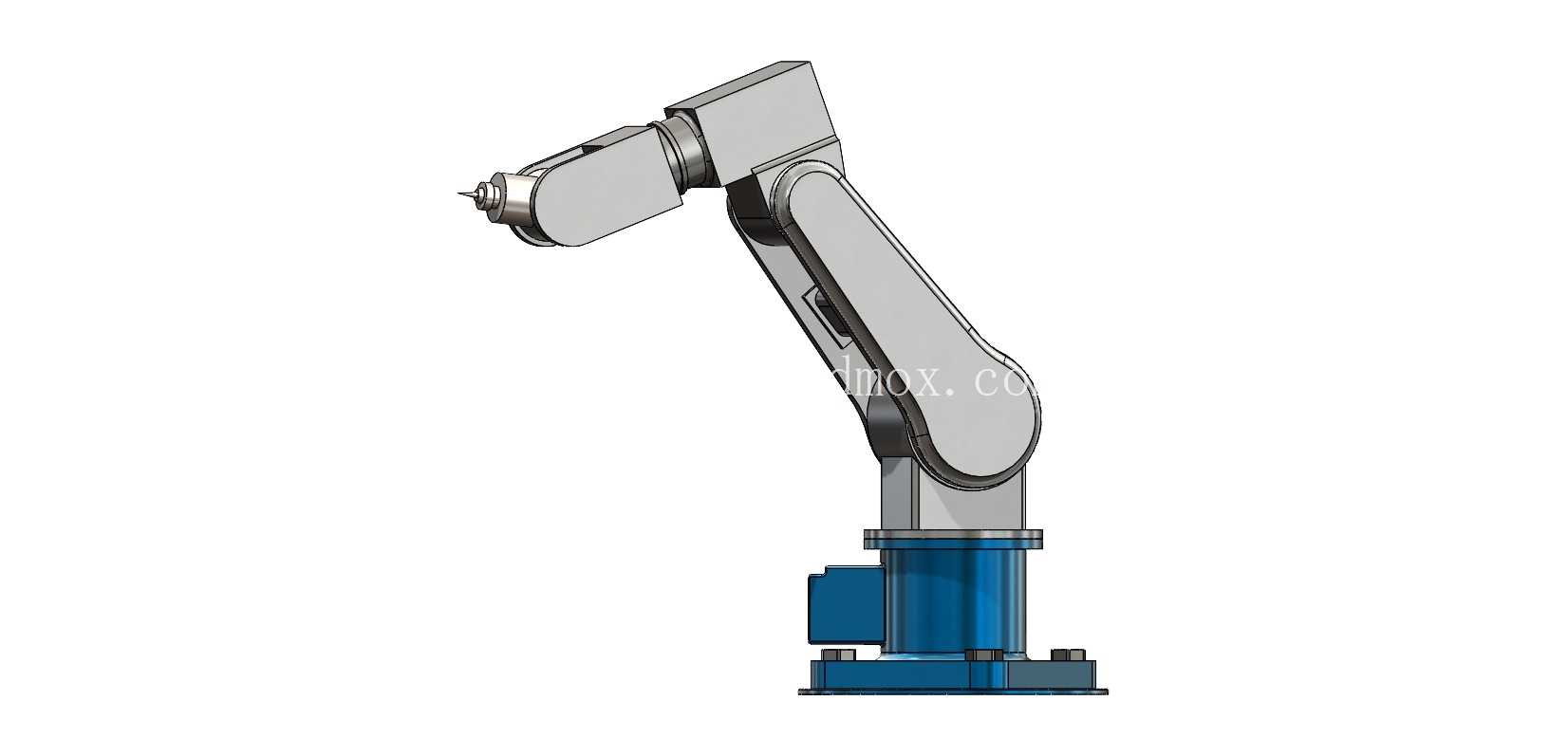

六自由度关节型工业机械臂结构设计

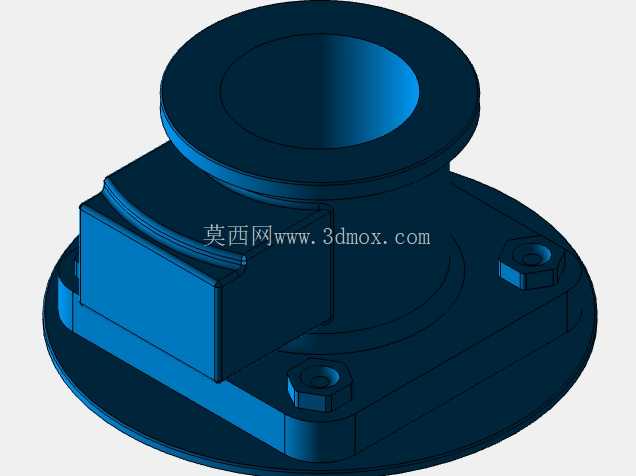

这款六自由度关节机械臂的结构设计，核心围绕工业现场多工位柔性作业需求展开，从关节布局到底座安装逻辑，都贴合离散制造场景的实际使用边界。先从安装端说起，机械臂采用方形法兰式底座设计，底座预留的螺栓安装孔位完全匹配工业现场常见的铸铁安装平台、铝型材机架台面的孔距标准，安装时不需要额外做过渡转接板，底座内置的旋转关节可实现整周360度回转，回转支撑结构采用交叉滚子轴承的承载逻辑，能承受作业端带来的倾覆力矩，避免大臂伸展时出现底座晃动的问题。

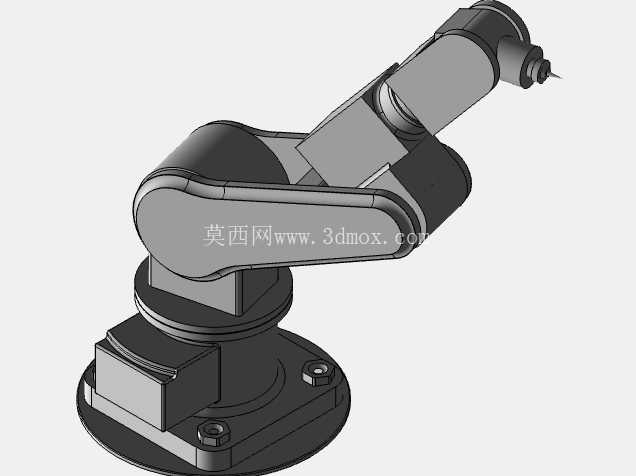

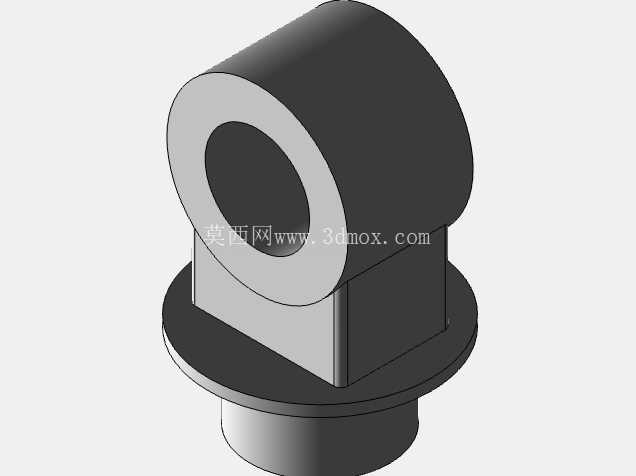

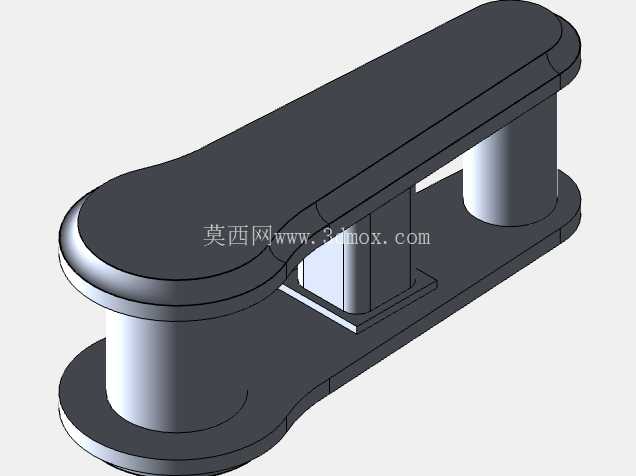

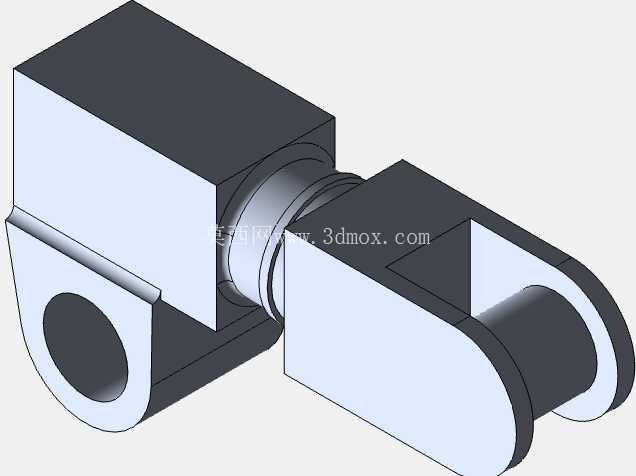

从关节布局来看，大臂与底座连接的肩关节、大臂小臂衔接的肘关节、小臂末端的腕关节，三个核心摆动关节加上腕部的三个旋转关节，刚好凑齐六个独立运动轴，每个关节的运动范围都做了机械硬限位设计，避免调试过程中出现关节过转扯断内部线缆的问题。大臂和小臂的壳体采用等强度变截面设计，靠近关节的位置做了局部加厚，臂身中段做了轻量化挖槽，在保证结构刚性的前提下尽可能降低臂体自重，减少关节伺服的负载余量要求，这一点在中负载搬运场景里尤其重要，自重降低后，同等电机扭矩下能承载的末端负载会有明显提升。

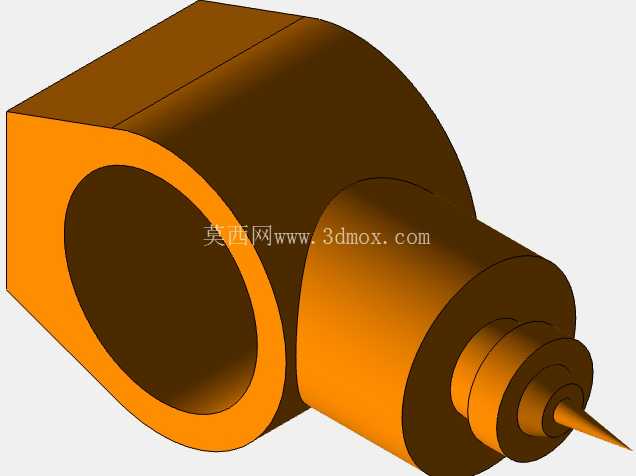

腕部的三个关节采用正交布局，末端法兰的安装接口匹配行业通用的工具快换盘标准尺寸，可以直接适配夹爪、吸盘、焊枪、打磨头等不同末端执行器，不需要重新设计连接法兰。日常在3C电子装配工位，这款机械臂可以完成电路板插件、螺丝锁付、小件搬运的作业，关节重复定位精度能满足毫米级装配要求；在小型焊接工位，更换焊枪末端后可以完成小型结构件的焊缝轨迹行走，六轴的自由度可以让焊枪以任意角度接近焊缝位置，避免出现焊接死角；在教学实训场景里，这款结构的拆解难度适中，每个关节的传动结构都外露可见，适合用来讲解机器人运动学、坐标变换、轨迹规划的相关内容，学生可以直接在模型基础上做运动仿真，验证正逆解算法的正确性。

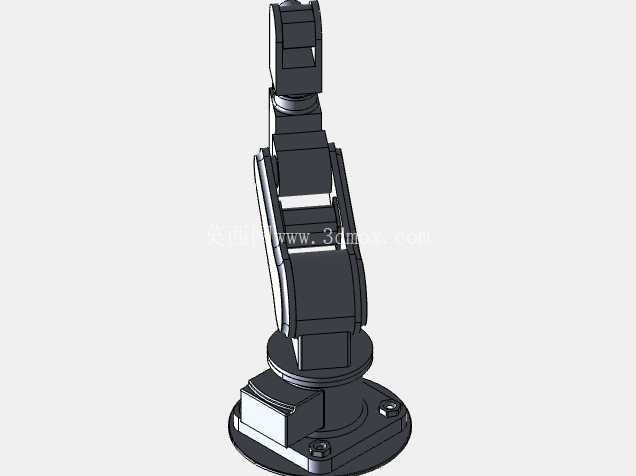

设计过程中特意规避了很多新手建模常犯的问题：比如关节衔接处的转动间隙预留，每个转动副之间都留了0.2mm的安全间隙，避免装配时出现臂体干涉；臂身内部预留了穿线腔，所有关节的伺服线缆、气管都可以从臂体内部穿过，不会在外部走线导致运动过程中线缆剐蹭周边设备；底座侧面预留了电气接线口的安装位置，刚好匹配常规工业机器人的航插尺寸，不需要额外修改外壳结构。从运动范围来看，大臂的俯仰角度可以覆盖从底座水平面到垂直向上的全区间，小臂的折叠角度可以让末端收回到靠近底座的位置，满足狭小空间内的作业需求，腕部的旋转关节可以实现末端工具的整周旋转，配合其他关节可以完成复杂空间曲线的轨迹运动。

在做装配建模的时候，所有配合关系都按照实际装配逻辑添加，转动副都做了角度限位约束，导入运动仿真模块后可以直接添加驱动做运动模拟，不需要重新调整配合关系。对于结构设计从业者来说，这个模型可以作为六轴机器人设计的参考模板，根据实际负载需求调整臂长、关节电机参数、轴承选型，就能快速衍生出不同负载等级的机械臂结构；对于做自动化产线布局的工程师来说，这个模型的外形尺寸和真实工业机械臂比例一致，可以直接导入产线布局方案里做干涉检查，验证工位布置的合理性，提前预判机械臂运动过程中会不会和周边的料架、输送线、工装夹具发生碰撞。

很多人做机械臂建模的时候容易忽略安装边界的问题，这款模型的底座安装孔距、末端法兰尺寸、臂体最大回转半径都按照真实工业产品的参数做了还原，最大伸展半径下的末端位置、折叠后的最小占地空间都有明确的尺寸参考，做产线方案的时候不需要再额外核对尺寸，可以直接用来做工位仿真。另外臂体的外形做了圆弧过渡处理，没有尖锐的棱角，既符合工业设备的安全设计要求，也能避免臂体运动过程中刮碰到操作人员或者周边物料。
