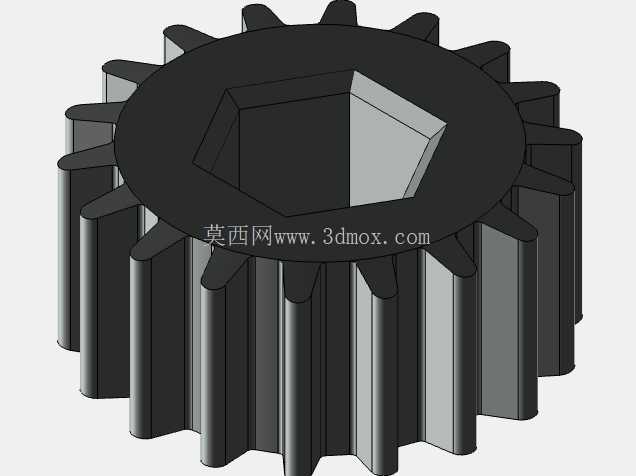

内六角孔直齿正齿轮传动零件结构

　　从功能特性上看，该齿轮采用直齿齿形设计，齿向与齿轮轴线完全平行，啮合过程中不存在轴向分力，对支撑轴承的轴向载荷要求低，支撑结构的设计可以更简单，不需要额外设置轴向止推结构就能满足运行受力要求；18齿的齿数配置在传动比匹配上十分灵活，既可以作为主动轮与大齿数齿轮配合实现减速增扭，也能作为从动轮匹配小齿数齿轮完成增速传动，适配不同的传动比需求。14.5°压力角的齿形设计，相比常见的20°压力角齿轮，齿顶更宽、齿根厚度稍小，啮合过程中的重合度表现更好，传动过程中的噪音更低、运行更平稳，适合对传动噪音有一定要求的中低速传动场景，当然对应的齿根弯曲强度会比20°压力角的同模数齿轮稍低，因此在选型时需要匹配对应载荷等级的使用场景，避免过载导致断齿失效。在中小功率机械传动场景中，这类带内六角安装孔的直齿正齿轮是动力传递环节里十分常见的基础零件，它不需要额外的键槽加工，直接通过六角孔与对应规格的六角轴配合，就能实现扭矩传递过程中的周向固定，相比平键连接的装配形式，这种结构的装配步骤更简洁，对安装空间的要求更低，尤其适合在结构紧凑、传动载荷中等的小型设备动力布局里使用，比如小型输送线的辊筒传动、手动工装的扭矩传递、小型农机的进给机构等场景，都能看到这类结构齿轮的应用。

　　内六角孔的设计是这个齿轮结构上的核心特点，这种安装形式不需要在轴和齿轮上加工键槽，减少了轴类零件的加工工序，同时六角配合的接触面积比单键连接更大，扭矩传递过程中接触应力分布更均匀，不容易出现键槽压溃、滚键等失效问题，在频繁正反转的传动场景中，这种无键的六角配合结构的间隙更小，换向冲击更低，传动精度表现更好。从尺寸边界来看，1.667英寸的外径尺寸决定了它的安装径向空间需求，在布局传动结构时，需要预留足够的齿顶圆间隙，避免齿轮运行过程中与周边结构件发生刮擦；0.75英寸的厚度尺寸对应了齿宽参数，齿宽直接决定了齿轮的接触强度和承载能力，这个齿宽配置适合传递中等扭矩的场景，在安装时需要保证齿轮与啮合齿轮的齿宽对齐，避免出现偏载导致齿面局部磨损过快。

　　材料选用SAE1045钢，也就是常用的45号优质碳素结构钢，这种材料经过调质处理后可以获得较好的综合力学性能，齿面经过高频淬火后能达到足够的硬度，兼顾芯部的韧性和齿面的耐磨性，能满足一般工业场景下的长期运行需求，不需要采用更昂贵的合金钢材就能达到性价比与性能的平衡。在设计这类齿轮时，首先要根据传动系统的扭矩、转速要求确定模数和齿数，再结合安装轴的结构确定中心孔的形式，内六角孔的尺寸公差需要严格控制，既要保证装配时能顺利套入六角轴，又要避免配合间隙过大导致传动过程中出现冲击、晃动；齿形加工过程中需要保证齿距累积误差、齿形误差在对应精度等级的公差范围内，避免啮合过程中出现卡滞、噪音过大的问题；齿端需要做小倒角处理，既方便装配时的啮合导入，也能去除加工过程中产生的毛刺，避免运行过程中铁屑脱落进入啮合面造成齿面损伤。

　　在实际选型替换时，除了匹配齿数、模数、压力角这些核心齿形参数，还要确认中心六角孔的对边尺寸、齿轮的总厚度、外径尺寸是否与安装空间匹配，同时要确认啮合齿轮的中心距是否符合两个齿轮的分度圆半径之和，避免中心距过大导致啮合间隙过大、传动冲击强，或是中心距过小导致啮合过紧、齿面磨损过快、运行阻力过大的问题。这类齿轮在日常维护中，需要定期在齿面添加润滑脂，减少齿面的摩擦磨损，同时定期检查齿面是否出现点蚀、胶合、断齿等失效形式，检查内六角孔与轴的配合是否出现间隙过大的问题，一旦发现异常要及时更换，避免传动失效导致设备故障。
