四缸内燃机曲柄活塞联动机构结构展示

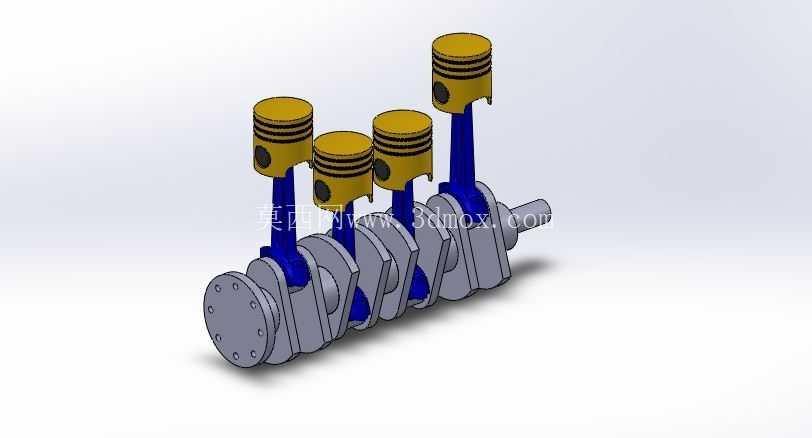

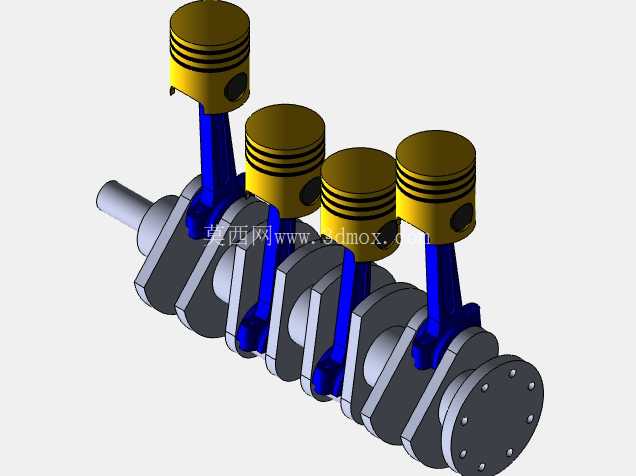

　　这套曲柄活塞组件是直列四缸内燃机的核心动力转换单元，日常在乘用车动力总成、小型通用动力机组、工程机械配套动力单元的结构设计验证环节被广泛使用，核心作用是完成活塞往复直线运动到曲轴旋转运动的能量转换，是内燃机做功冲程输出扭矩的核心执行结构。从实际工程落地的角度看，这套组件的设计首先要匹配缸体的安装边界：四个活塞沿曲轴轴向等距排布，相邻缸的曲柄销夹角设置为180度，刚好匹配四缸机常见的1-3-4-2点火顺序，保证做功冲程交替衔接时曲轴输出扭矩的波动控制在合理区间，避免整机运转时出现过大的二阶振动。

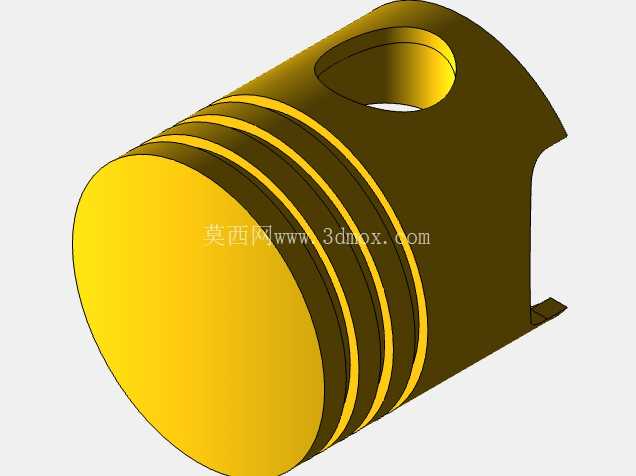

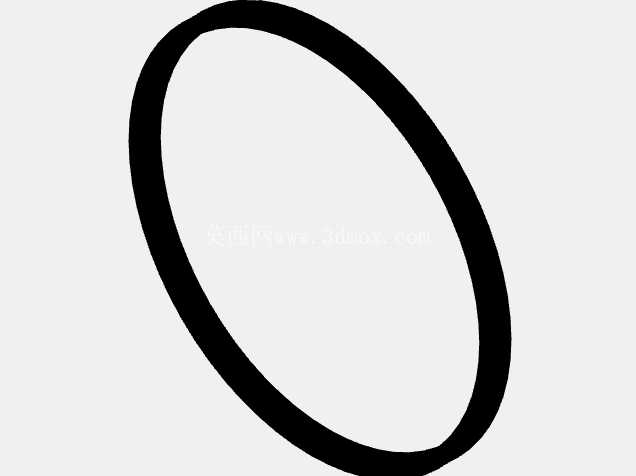

　　活塞部分采用了典型的汽油机活塞结构，头部预留了三道环槽的安装位置，分别对应气环与油环的装配，保证燃烧室的密封性能同时刮除缸壁多余润滑油，活塞销孔与连杆小头的配合间隙需要根据热膨胀量预留合理公差，避免冷态敲缸或者热态抱销的故障。连杆作为连接活塞与曲轴的传力部件，杆身采用了工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性载荷，连杆大头采用剖分式结构，方便与曲轴曲柄销的装配紧固，轴瓦安装位的粗糙度与形位公差直接影响整机的润滑可靠性与运转寿命。

　　曲轴部分的设计重点集中在配重平衡上，每段曲柄对应的平衡块轮廓经过质心配平，抵消活塞连杆组往复运动产生的一阶、二阶惯性力，不需要额外加装平衡轴就能满足四缸机的振动控制要求，曲轴输出端预留了飞轮安装的法兰定位面，前端则布置了皮带轮、正时齿轮的安装轴颈，与缸体主轴承座的配合轴颈需要满足很高的圆柱度要求，保证高速运转时的轴瓦油膜稳定。在实际的教学与研发场景中，这类带运动关系的装配模型可以直观演示曲柄连杆机构的运动死点、活塞行程与曲柄半径的对应关系，帮助设计人员快速验证配气相位、点火正时与活塞运动位置的匹配逻辑，也能作为新入职结构工程师熟悉内燃机动力传递路径的实训载体。

　　从安装边界来看，整套组件的轴向尺寸需要匹配缸体的缸心距设计，曲柄的回转半径不能超出缸体曲轴箱的内部避让空间，活塞在上止点位置时的顶面高度需要与燃烧室压缩比设计值匹配，避免出现活塞碰气门或者压缩比不达标的问题。这套模型还原了组件装配完成后的真实运动状态，所有配合面的约束关系都按照实际机械配合逻辑设置，既可以用于运动干涉检查，验证活塞运行到上下止点时与缸盖、曲轴平衡块之间是否存在预留间隙不足的问题，也能作为后续开展有限元强度分析、动力学仿真的基础模型，帮助设计人员快速迭代曲轴配重、连杆截面尺寸等核心参数，缩短动力总成的研发验证周期。
