双齿轮啮合传动夹板组件结构设计

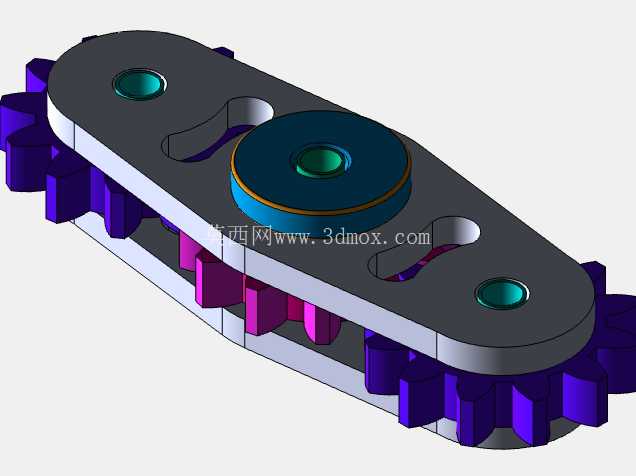

　　这套双齿轮啮合传动夹板组件，常应用在小型精密传动场景中，比如桌面级小型输送机构的动力传递单元、便携设备的传动模组、教学演示用传动教具的核心结构部分，也可作为小型自动化执行机构的动力中转模块，承担相邻轴系间的旋转运动传递、扭矩传导的核心作用，在对安装空间有严格限制、需要紧凑传动布局的设备里，这类结构的适配性优势十分突出。从结构功能来看，两块平行布置的夹板作为整个组件的支撑基体，承担着齿轮轴系的定位、承载传动过程中径向与轴向载荷的作用，夹板上开设的三个定位安装孔，分别对应两个齿轮的转轴固定位以及组件整体与外部机架的连接位，孔位的同轴度、孔间距公差直接决定了齿轮啮合的侧隙是否合理，若孔位偏差过大，会出现齿轮卡滞、啮合噪音过大、齿面异常磨损的问题，设计时孔位公差通常控制在IT7级精度范围内，才能保证传动的顺畅性。

　　中间位置的大直径带台阶轴套结构，是主动齿轮的轴向定位部件，台阶结构可以限制主动齿轮的轴向窜动量，避免传动过程中齿轮出现轴向偏移导致的脱啮问题，轴套与夹板之间采用间隙配合，既可以保证轴套随齿轮转动时不会与夹板发生干摩擦，也能控制径向跳动量在合理区间。两侧外露的紫色齿轮为啮合传动的执行件，两个齿轮参数完全一致，采用1:1的传动比设计，输入轴旋转时可带动另一侧输出轴同步反向转动，适合需要等速反向动力输出的场景，齿形采用标准渐开线圆柱直齿设计，加工工艺性好，装配时不需要复杂的轴向对位，对安装误差的容忍度相对斜齿轮更高，适合小型低成本传动场景使用。

　　夹板上开设的异形减重槽，并非随意设计的结构，一方面是在保证夹板整体结构刚度的前提下，尽可能降低组件整体重量，减少传动过程中的惯性负载，另一方面这些槽位也可作为走线槽或者其他辅助小零件的安装让位空间，避免组件与周边其他零部件发生装配干涉。从安装边界来看，整个组件的外形轮廓为长圆形，长度方向的尺寸由两个齿轮的中心距加上齿轮齿顶圆半径决定，宽度方向与单组齿轮的齿顶圆直径匹配，厚度方向为两块夹板的间距加上齿轮的齿宽，安装时需要保证组件安装面与机架基准面的平行度，否则会导致齿轮轴倾斜，出现齿面偏载的问题。设计这类结构时，首先要根据所需传递的扭矩大小选定齿轮的模数、齿宽参数，模数过小会导致齿根强度不足，传动过载时容易出现断齿问题，齿宽过大则会增加组件的整体厚度，不符合紧凑设计的需求；其次要核算两个齿轮的中心距，中心距偏小会导致齿轮啮合侧隙过小，运转时出现卡滞甚至齿面胶合，中心距偏大会导致侧隙过大，传动回程误差增加，反向传动时精度不足；夹板的厚度选择也要匹配轴系的载荷，若夹板过薄，轴系受力时夹板会出现变形，导致齿轮轴倾斜，影响啮合精度，通常夹板厚度不小于齿轮齿宽的三分之一，才能保证足够的支撑刚度。

　　实际装配过程中，需要先将其中一块夹板水平放置，依次装入两个齿轮的转轴、齿轮本体、中间定位轴套，再扣合另一块夹板，锁紧固定螺钉后手动转动齿轮，检查是否存在卡滞点，若转动阻力过大，需要检查孔位同轴度、齿轮啮合侧隙是否符合要求，必要时对孔位进行修配或者调整齿轮的轴向位置。这类传动组件相比带传动、链传动结构，传动比更准确，没有打滑问题，也不需要定期张紧调整，维护成本更低，在小功率、短中心距的传动场景中应用十分广泛，比如小型分拣设备的拨轮驱动、自动售货机的货道传动机构、小型教具的动力传递部分，都能看到这类结构的身影。设计时还要考虑齿面的润滑需求，虽然小型轻载传动可以采用自润滑材质的齿轮，但如果是金属齿轮结构，需要在夹板内侧预留润滑脂的存储空间，避免长期运转后齿面干磨，缩短组件的使用寿命，同时夹板边缘要做倒角处理，避免装配时锐边划伤操作人员，也能减少应力集中，提升夹板的结构强度。
