铃木GT750摩托车湿式多片离合器结构

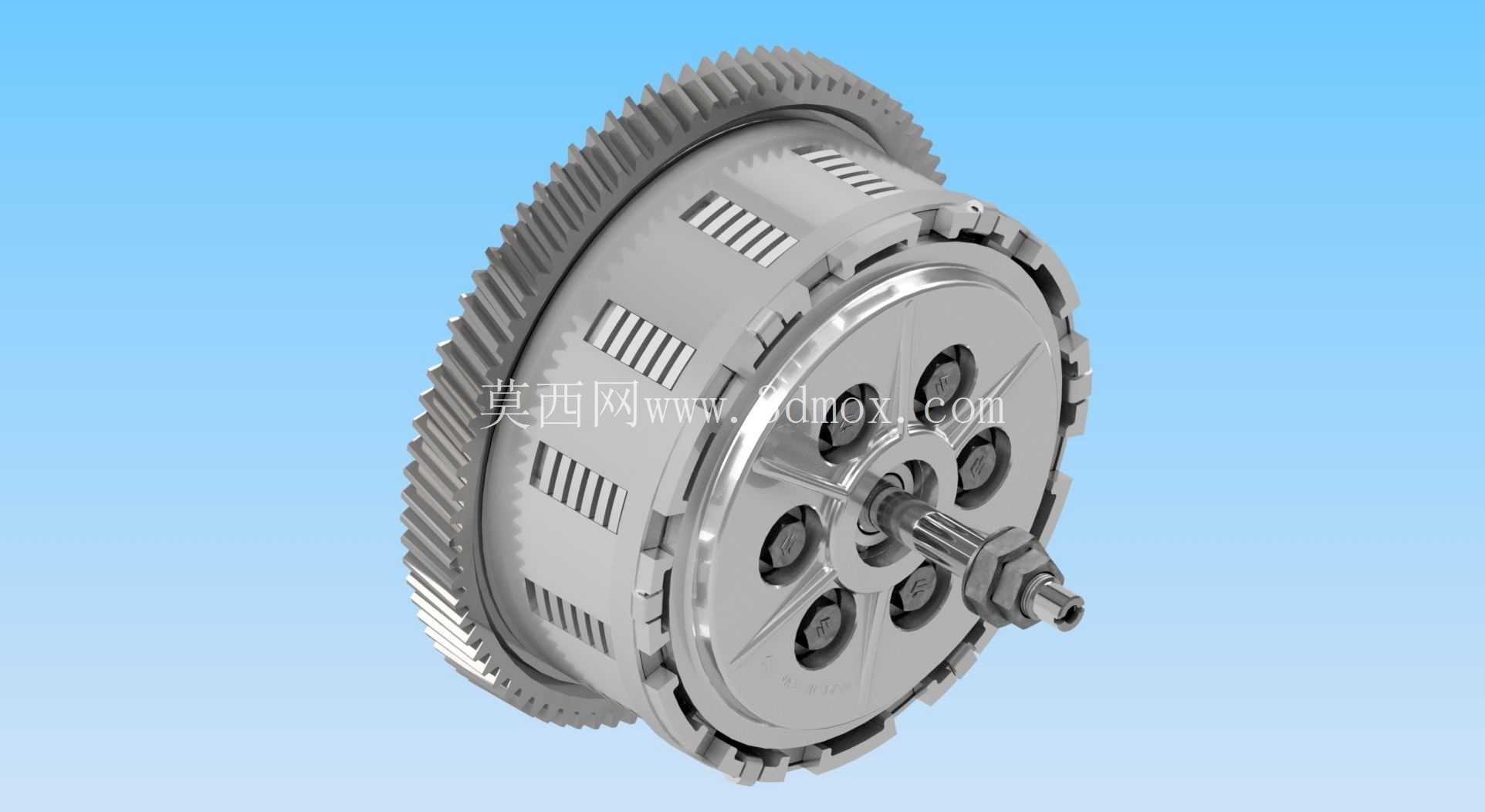

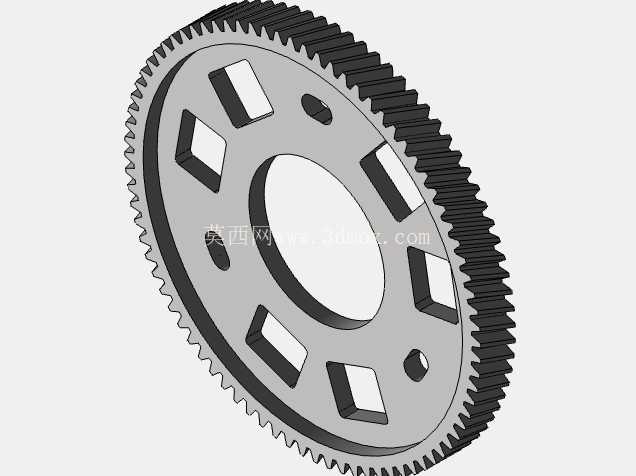

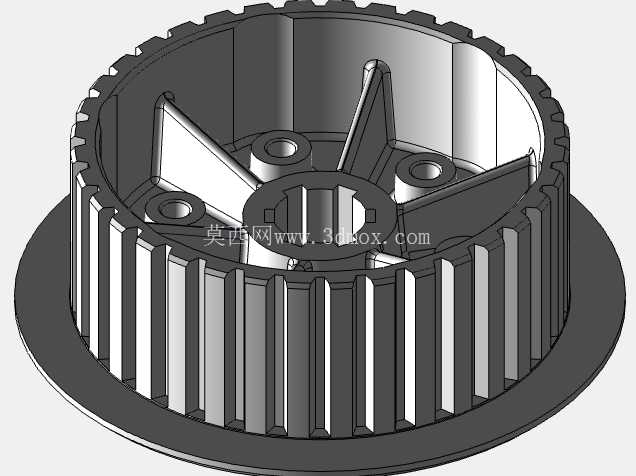

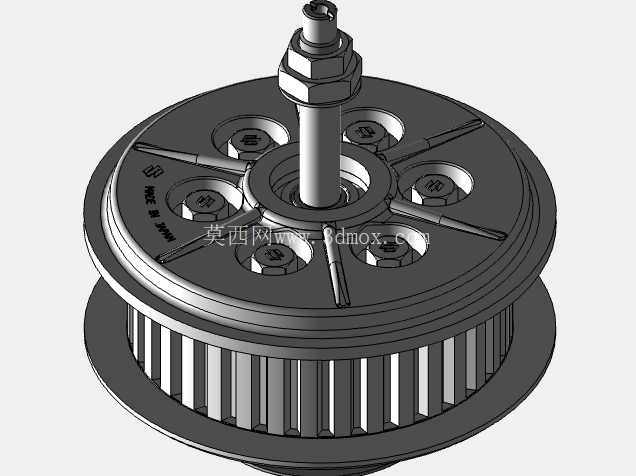

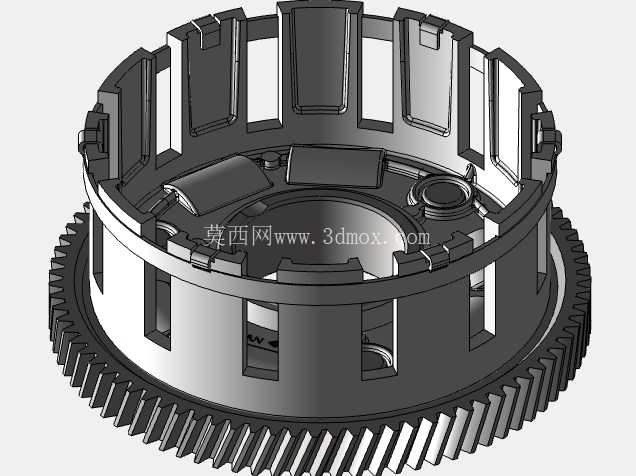

　　这款离合器结构针对大排量双缸摩托车的动力传输需求设计，核心应用场景是匹配铃木GT750车型的动力输出特性，承担发动机与变速箱之间的动力接合、切断功能，在车辆起步、换挡、制动工况下实现平顺的动力切换，避免传动系统承受冲击载荷。从结构设计来看，采用湿式多片摩擦式结构，外围集成的大直径从动齿圈直接与发动机初级传动齿轮啮合，将曲轴输出的动力导入离合器总成，齿圈的齿形参数经过匹配调校，啮合间隙控制在合理区间，降低传动过程中的敲击噪音。

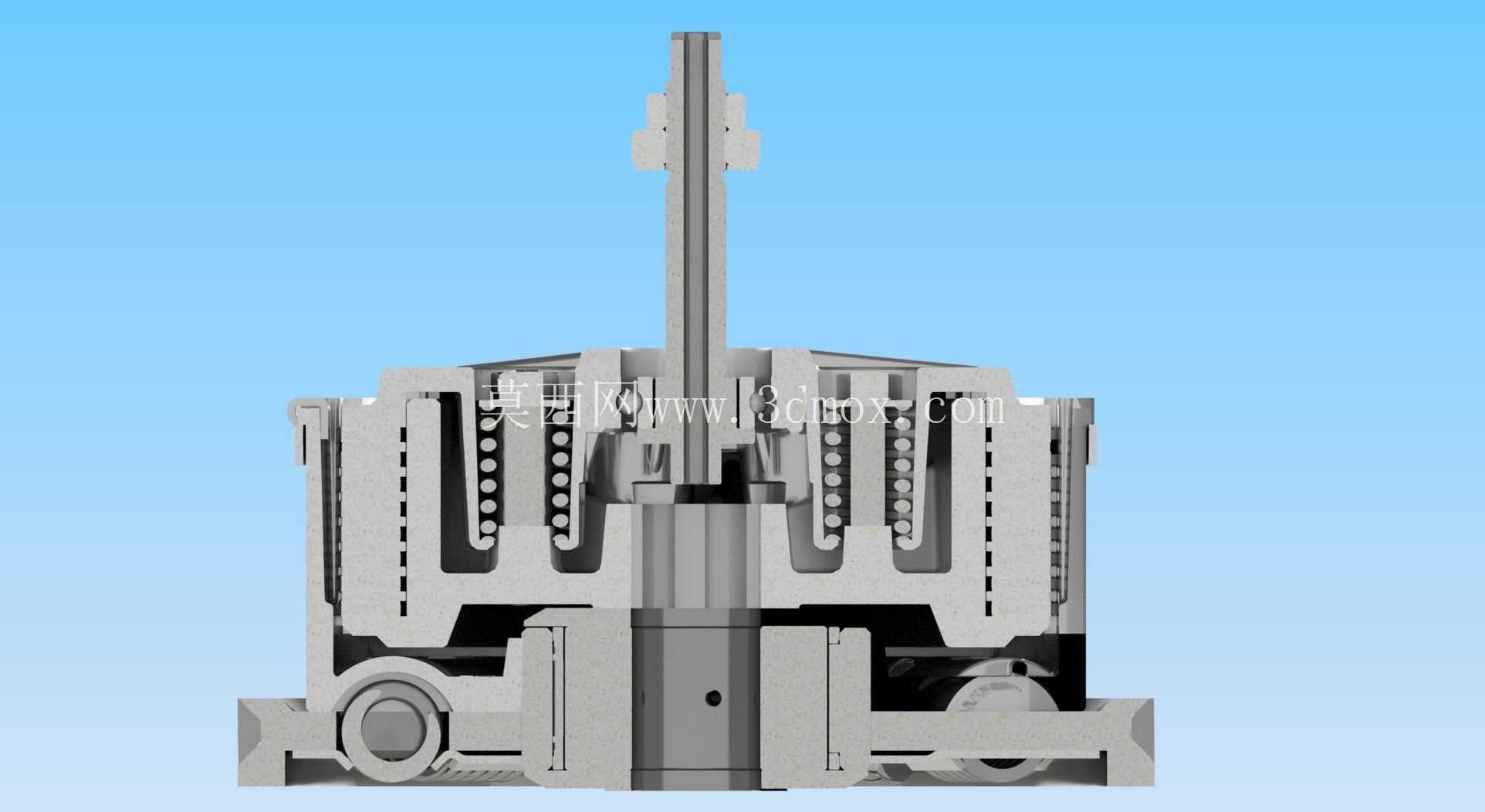

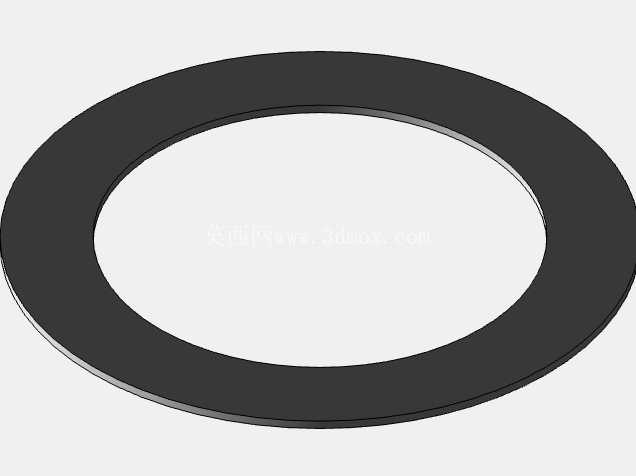

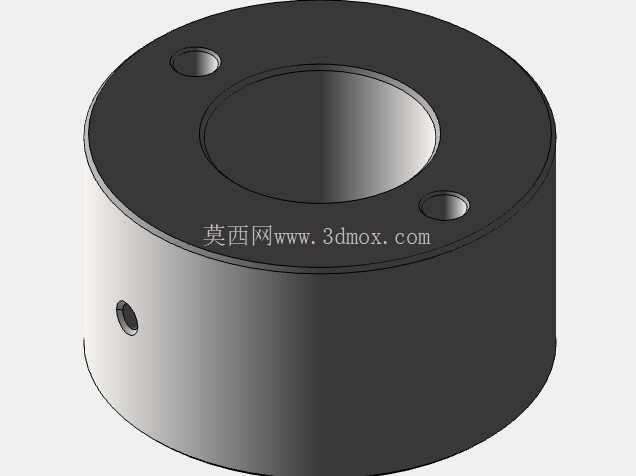

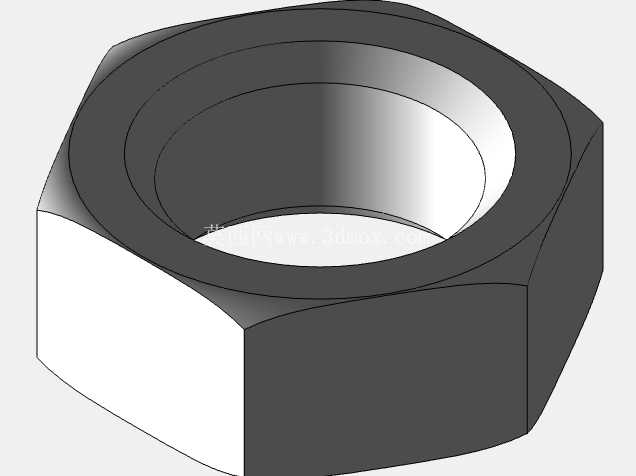

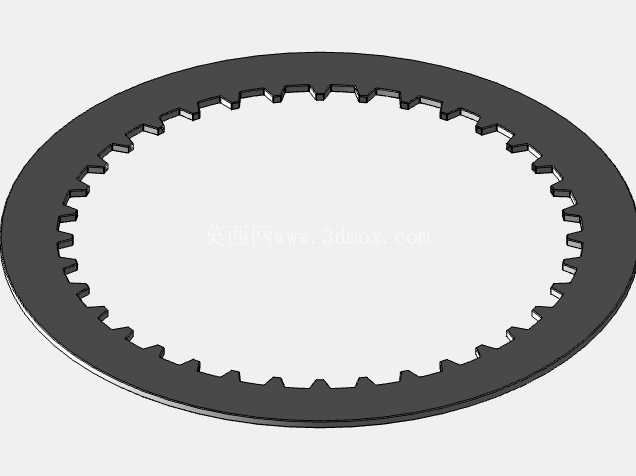

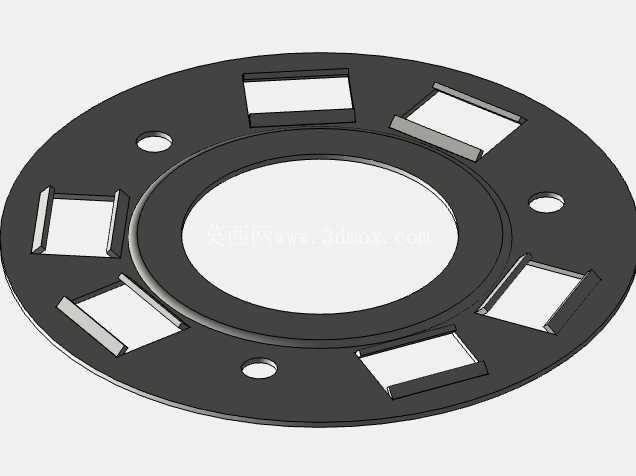

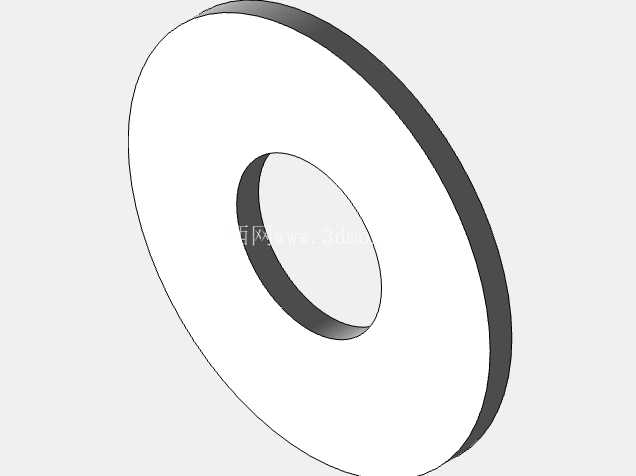

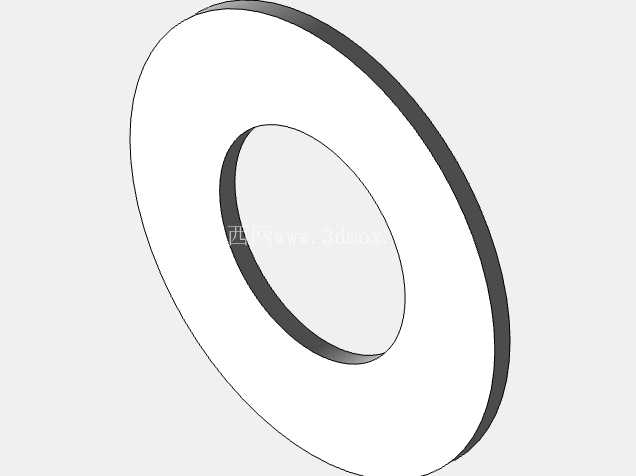

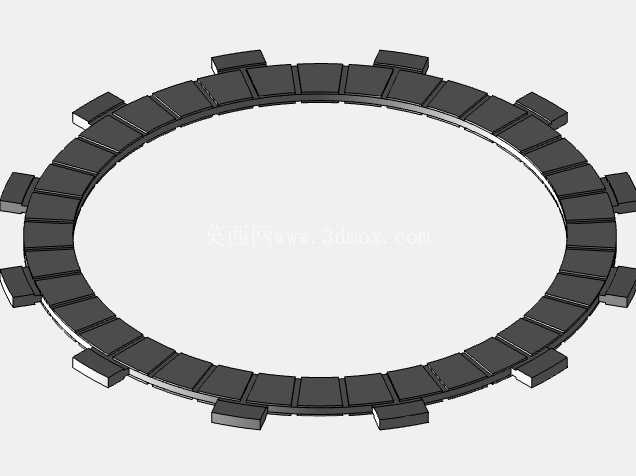

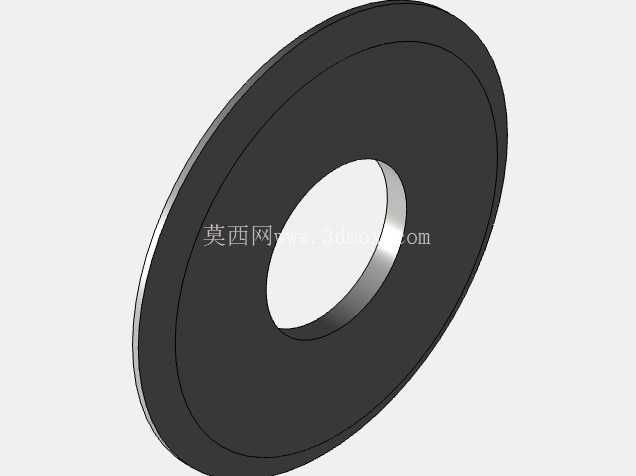

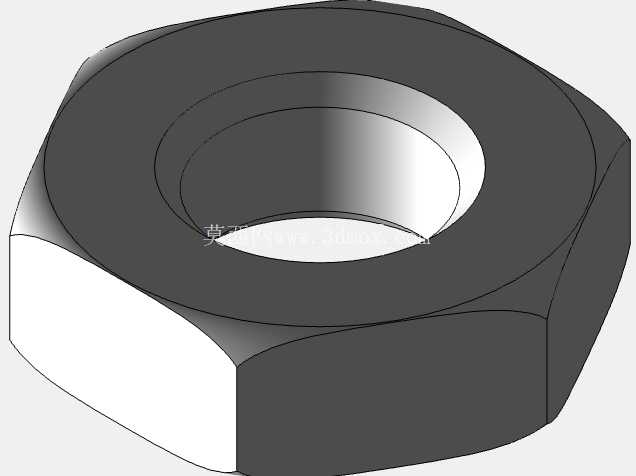

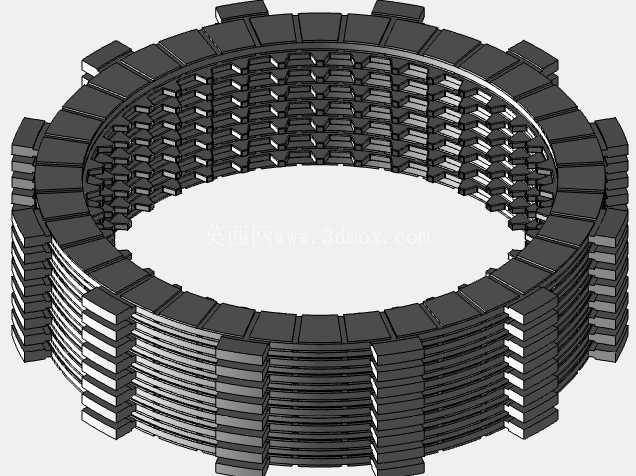

　　摩擦片组采用交错叠装布局，主动片与从动片交替排列，结合弹簧提供的压紧力实现动力的摩擦传递，摩擦片表面开有均匀分布的油槽，既可以保证润滑油在片组间循环流动带走摩擦产生的热量，也能在离合分离时快速破坏油膜实现彻底分离，避免出现拖滞问题。中心的花键轴套结构直接与变速箱输入轴配合，花键的模数、齿数以及配合公差都经过严格校核，保证动力传递过程中同轴度符合要求，不会出现偏磨导致的抖动问题。端部的锁紧螺母结构用于固定离合器总成的轴向位置，配套的止推垫片可以承受离合结合、分离过程中产生的轴向推力，避免轴系出现窜动。

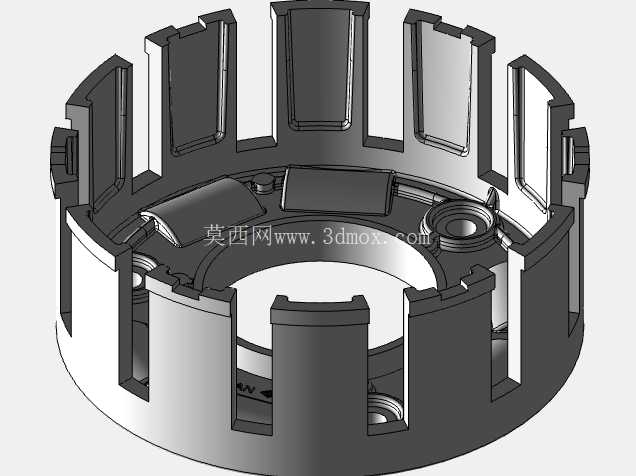

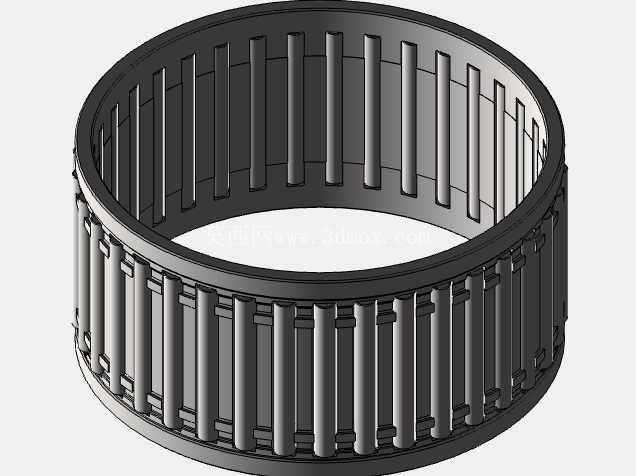

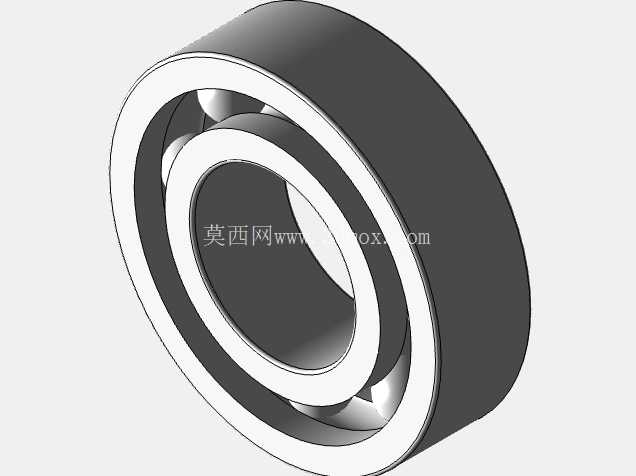

　　从安装边界来看，离合器总成的径向最大尺寸为外围齿圈的齿顶圆直径，轴向安装尺寸需要匹配发动机右曲轴箱的内部腔体空间，安装时需要保证从动齿圈与初级主动齿轮的啮合侧隙符合设计要求，同时摩擦片组的轴向自由间隙需要调整到标准范围，间隙过大会导致离合结合行程过长，间隙过小则容易出现离合打滑、动力传递不足的问题。在实际使用场景中，这款离合器需要承受发动机最大扭矩输出下的摩擦载荷，因此主动片采用钢质基材，从动片附着高摩擦系数的耐磨材料，保证在高温、高负荷工况下摩擦系数稳定，不会出现过早磨损或者烧片的问题。外壳上开设的多组通槽一方面用于润滑油的进出循环，另一方面可以在离合器高速旋转时带动箱体内的润滑油流动，增强周边轴承、齿轮部件的润滑效果。

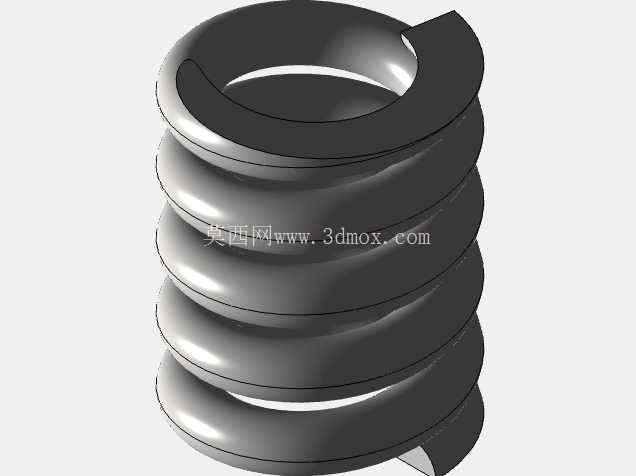

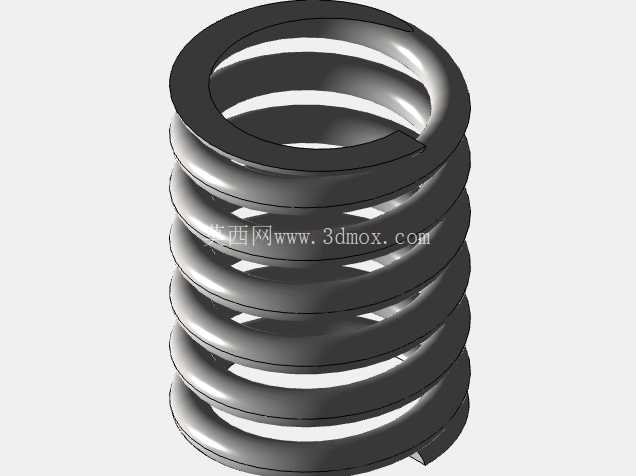

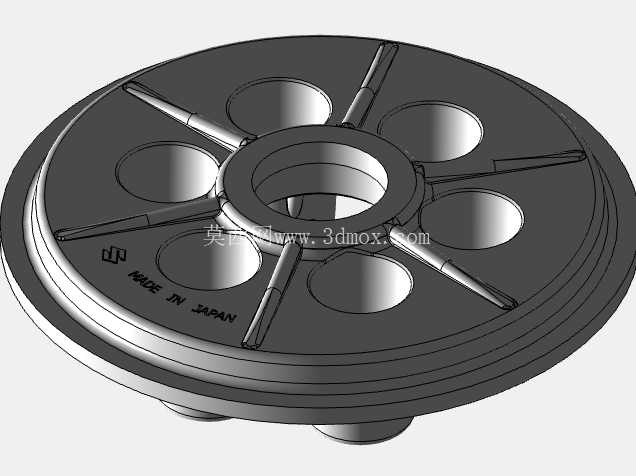

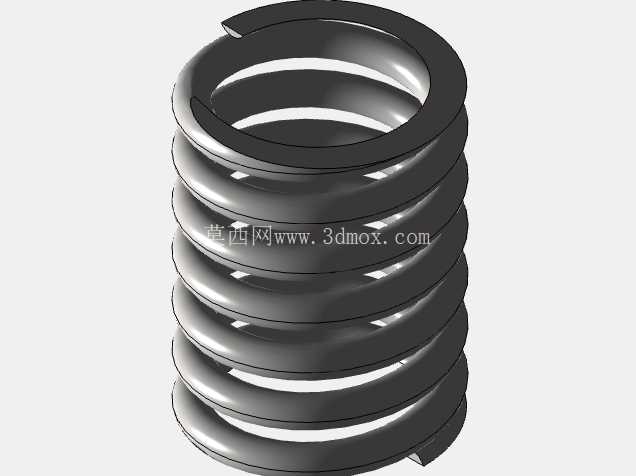

　　设计过程中充分考虑了摩托车的使用工况，针对频繁启停、半联动操作的场景，对摩擦片的耐磨性能、弹簧的疲劳强度都做了针对性优化，弹簧采用均匀圆周布置的方式，保证每一片摩擦片受到的压紧力均匀，避免偏压导致的局部磨损加剧。中心的缓冲结构可以过滤发动机运转时产生的扭转振动，减少振动传递到变速箱造成的齿轮冲击，提升整车的骑行平顺性。从装配逻辑来看，整个离合器总成采用模块化设计，所有部件都可以在不拆解发动机箱体的情况下完成拆装维护，更换摩擦片、弹簧等易损件时操作便捷，降低后期的维护成本。齿圈与离合器外壳采用刚性连接结构，连接部位的强度经过校核，可以承受急加速、急减速时的冲击载荷，不会出现齿圈脱落或者连接断裂的问题。
