模态混合室内部流场CFD仿真分析模型

在工业流体混合、气动输送以及燃烧预混等场景中，模态混合室是实现多股气流均匀掺混、稳定流场分布的核心腔体部件，其内部流道结构直接决定了气流混合效率、压力损失水平以及下游工况的稳定性，不少现场调试中出现的掺混不均、局部压差异常、湍流涡旋引发的振动问题，追根溯源都和混合室内部的流场设计缺陷直接相关。这个针对模态混合室搭建的CFD分析模型，完全围绕实际工程中高入口流速的工况搭建，还原了80m/s入口风速下空气介质在腔体内的完整流动过程，能帮设计人员在开模、加工实物前就掌握腔体内的流场分布规律，省去大量反复打样、现场实测的成本。

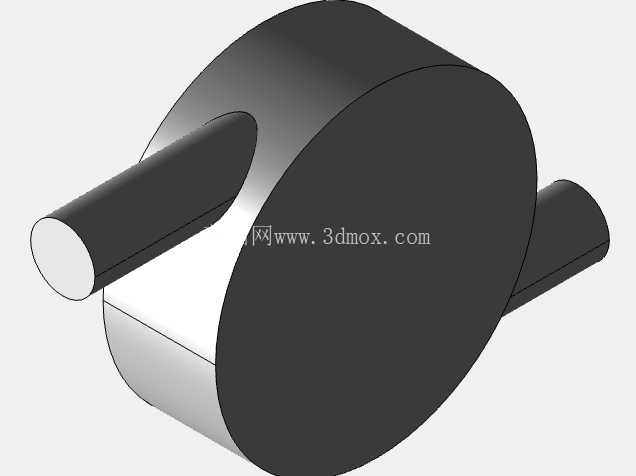

从结构设计逻辑来看，模型还原的混合室采用圆柱型主腔体搭配切向入口、轴向出口的经典布局，这种结构本身是利用切向进气形成的旋流效应延长气流在腔体内的停留路径，让不同入射角度的气流在腔体内充分碰撞掺混，但高入口流速下很容易在腔体侧壁、出口衔接位置形成局部回流区，这些回流区不仅会提升整体压损，还会携带杂质在腔壁沉积，长期运行会改变流道实际通流面积，偏离设计预期。模型在搭建时完整保留了主腔体的圆弧过渡、进出口管段的衔接圆角，没有做过度的几何简化，就是为了精准捕捉这些局部结构带来的流场变化——不少新手做CFD仿真时习惯把小倒角、管段衔接台阶全部去掉，最后算出来的压力等值线、速度分布和实际工况偏差能超过30%，根本没法给结构优化提供参考。

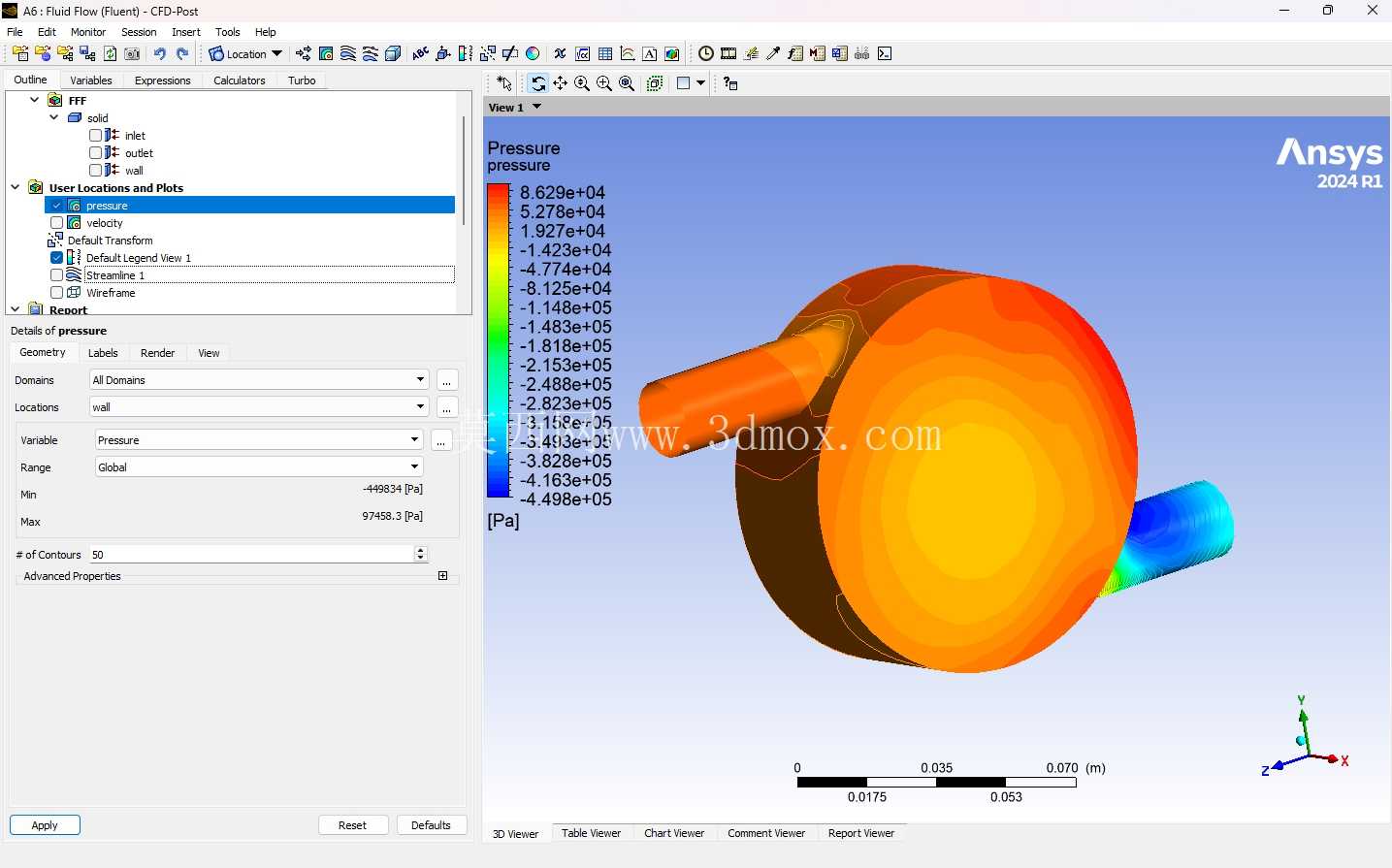

从实际应用的角度出发，这个模型的流场计算结果可以直接指导混合室的结构迭代：比如通过速度等值线的分布，能看到高流速区域是否直接冲刷腔体内壁，判断长期运行的磨损风险位置；通过压力等值线的梯度变化，能定位高压区和低压区的分布，找到压损过大的根源是流道突变还是旋流强度过高；通过湍流强度的分布云图，能识别出容易产生流动噪声、结构振动的涡旋区域，针对性调整入口角度、腔体长径比或者出口段的引流结构。对于做气动系统设计、内部腔体优化的工程师来说，这种保留完整几何特征的仿真模型，比单纯的理论计算更有参考价值——毕竟实际工程中的流动问题从来不是理想状态下的均匀流，局部结构的微小变化就可能让整个流场特性发生明显改变。

在安装边界的适配性上，模型还原的混合室进出口管段采用等直径圆管接口，和常规气动管路的法兰、快接接口尺寸匹配，主腔体的外径、进出口管段的中心距都按照通用气动混合舱的常规设计比例设置，不管是直接套用结构参数做改型设计，还是把仿真结果作为边界条件导入下游管路的流场计算，都不需要做额外的几何修正。要知道在气动系统的整体设计中，单个部件的流场特性会沿着管路传递，要是混合室出口的流场均匀度不达标，下游的流量计、调节阀的测量和调节精度都会受影响，严重时甚至会引发整个管路的喘振，所以提前通过仿真掌握混合室的出口流场分布，对整个气动系统的稳定运行都有重要意义。

另外，这个模型的仿真设置完全贴合实际工程的边界条件：入口给定均匀来流速度，壁面采用无滑移边界，出口设置为自由出流，没有做不符合实际的理想化假设，计算得到的流场结果可以直接用来对比不同结构改型的效果——比如调整入口管的插入深度、改变主腔体的长径比、在腔体内增加导流结构后，都可以用同样的边界条件计算，通过对比速度分布、压力损失、湍流强度的变化，快速筛选出最优的结构方案，不用每次都从头搭建仿真模型，能节省不少前期方案迭代的时间。对于刚接触Flow Simulation的工程师来说，这个模型也可以作为内部流动仿真的参考案例，掌握高流速下腔体流场的网格划分、边界设置、结果后处理的思路，避免在自己做项目时踩网格精度不够、边界条件设置错误的坑。
