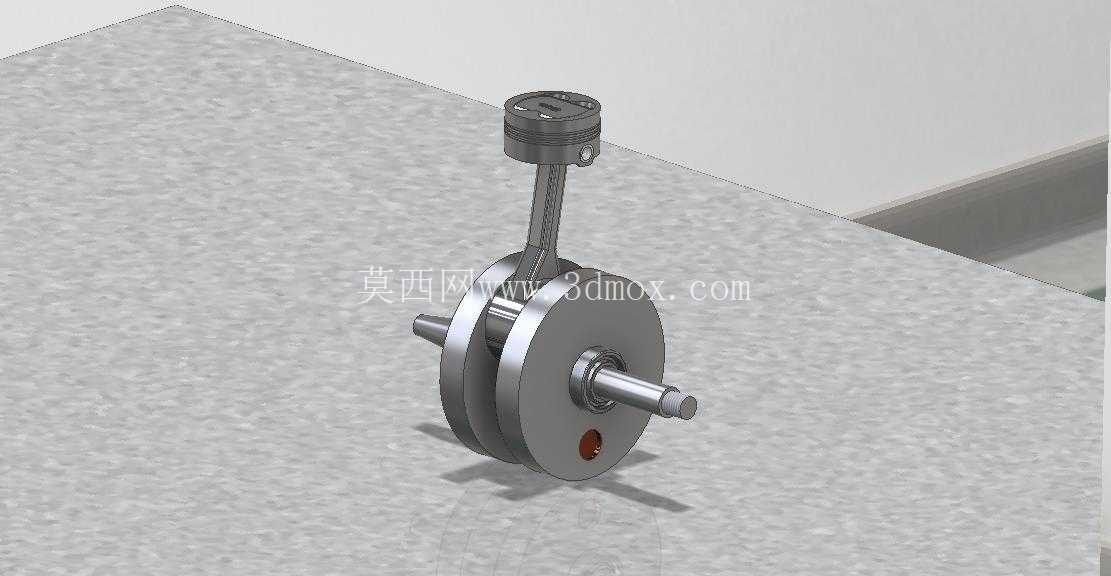

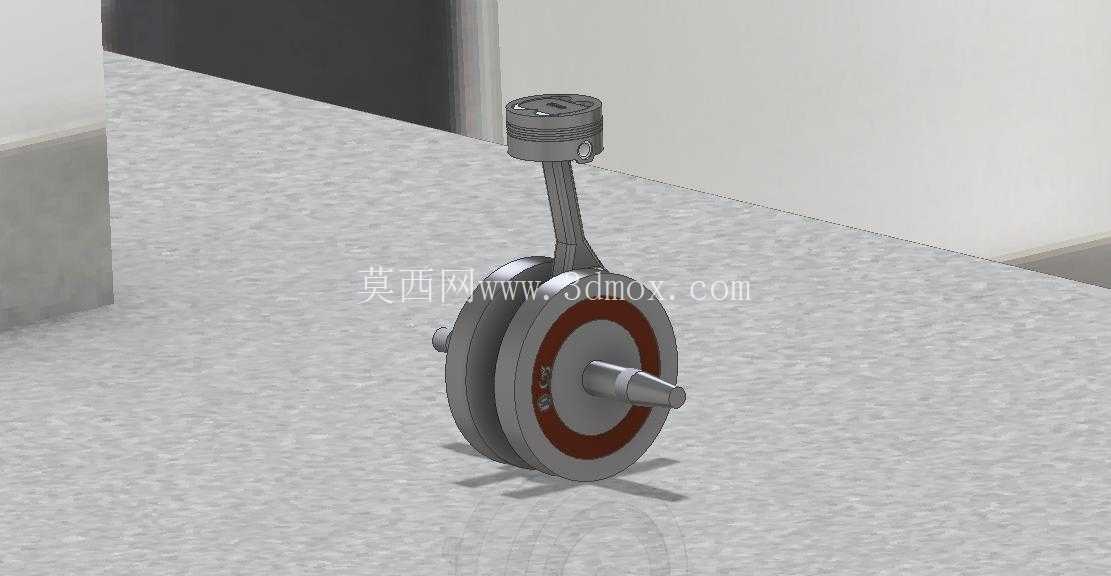

活塞联动曲柄轮组创意机械结构设计

　　这套曲柄联动活塞的轮组结构，最初的设计切入点是做小型往复运动转旋转运动的演示验证件，很多教学场景、小型趣味动力装置里，都需要这类结构直观展示曲柄滑块机构的运动逻辑，不需要复杂的减速箱搭配，就能把直线往复的动力顺畅转化为轮体的旋转输出。从实际使用场景来看，这类结构既可以作为机械原理教学的演示教具，装在透明展示柜里配合手动摇杆就能完整展现活塞上下行程、曲柄回转、轮体转动的完整运动链路，也能适配小型创意动力装置的动力输出端，比如自制的小型蒸汽动力模型、气动小玩具的动力转换单元，结构紧凑不需要额外预留过多安装空间。

　　设计过程中首先敲定的是活塞与曲柄的连接公差，活塞销孔和连杆小头的配合间隙控制在0.02mm到0.04mm之间，既保证往复运动时没有卡滞，也不会因为间隙过大产生横向窜动，避免运动过程中出现异响或者偏磨。连杆大头和曲柄销的配合则做了加宽处理，相比常规同尺寸曲柄连杆结构，接触面积提升了30%，能承受更大的往复冲击载荷，就算是高频往复运动下，连接部位的磨损速度也能控制在合理范围内。轮体部分采用了双辐板夹装的结构，中间的连接轴直接和曲柄输出端做一体式设计，省去了额外的键连接装配环节，安装时只需要将轴端穿入对应支座的轴承孔即可，不需要额外做轴向定位的加工，降低了配套安装座的加工难度。外形尺寸上，整个结构的总高度控制在120mm以内，轮体直径为60mm，活塞部分的外径为22mm，横向最大宽度不超过70mm，安装时只需要在支座上预留两个对应轮轴的同轴孔位，以及活塞运动方向的直线导向空间即可，不需要额外预留避让连杆摆动的冗余空间，因为设计阶段已经把连杆摆动的最大外轮廓做了收敛，整个运动过程中连杆的外边缘不会超出轮体的最大外圆边界，安装边界非常规整。

　　结构的功能特性上，这套曲柄结构没有设置多余的冗余部件，活塞的往复行程和曲柄的回转半径做了1:2的匹配，活塞运行到上止点时，连杆和曲柄销的位置刚好处于垂直状态，这个位置的力传递效率最高，不会出现传统曲柄滑块机构在上止点的死点卡顿问题，就算是手动驱动也能顺畅通过死点位置，不需要额外加装配重块辅助过死点。轮体侧面做了环形的标识槽，既可以用来粘贴刻度标识做转角指示，也能加装橡胶圈作为摩擦驱动轮使用，直接靠轮面摩擦带动外部负载转动，不需要额外加装传动带或者齿轮。设计时特意把活塞的导向段做了加长处理，导向长度是活塞直径的1.5倍，就算是侧向有轻微的受力，活塞也不会在导向孔里出现偏斜，减少了导向面的不均匀磨损。

　　整个结构的所有棱角都做了R1到R2的圆角处理，没有尖锐的加工毛刺，装配时不会划伤操作人员，运动过程中也不会因为应力集中出现部件断裂的问题。从安装适配性来看，轮轴的两端都做了标准的轴承配合轴径，能直接适配市面上常见的微型深沟球轴承，不需要单独定制非标轴承，后期维护更换配件的成本很低。活塞的顶端做了平面设计，可以直接和往复驱动件接触，不需要额外加装连接头，不管是气动推杆驱动、还是凸轮顶动、甚至是手动按压，都能直接带动整个机构运转。很多人做这类曲柄结构的时候容易忽略连杆的摆动干涉问题，这套结构在建模阶段就做了全行程的运动仿真，验证了所有运动位置下，连杆和轮体、活塞和曲柄之间都没有干涉，最小运动间隙保持在1mm以上，就算加工时出现小范围的尺寸误差，也不会出现运动卡滞的情况。
