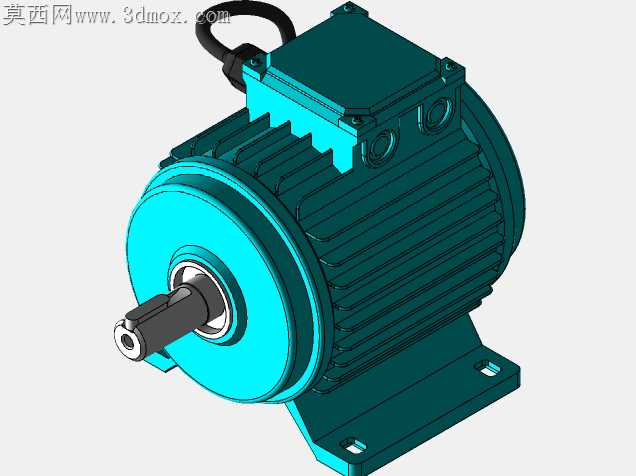

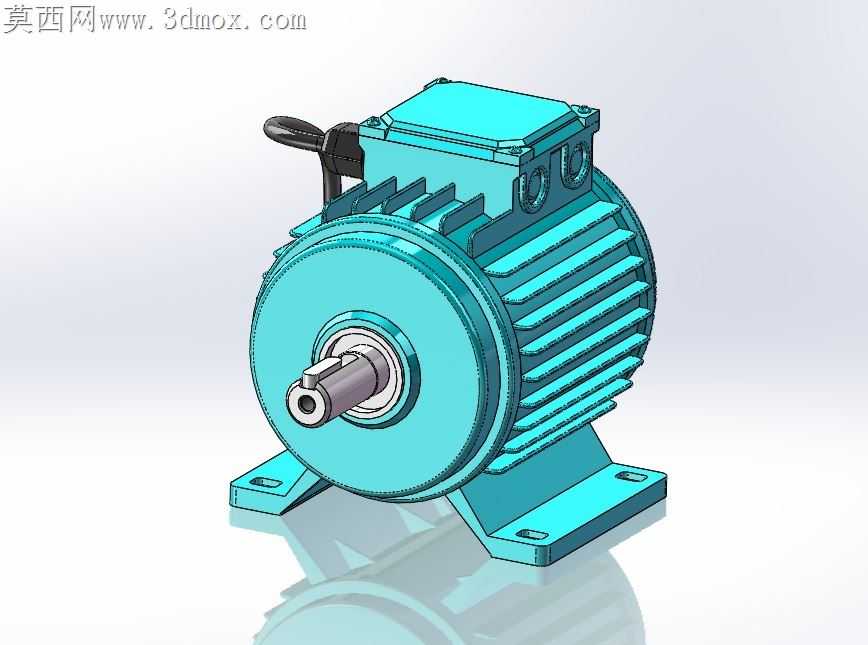

YE3-90S-4卧式三相异步电动机结构设计

车间里常规低压异步电机最容易出问题的环节，从来不是电磁设计本身，而是机座散热结构与装配公差的匹配偏差——不少量产机型在连续满负荷运行时，散热筋根部积热导致绕组温升超标，或是端盖止口同轴度偏差引发轴伸端轴承偏磨，这些问题在三维结构设计阶段就能提前规避。这款YE3-90S-4卧式电机的结构设计，完全围绕加工适配的核心逻辑展开，每一处细节都对应着实际生产与装配的痛点。机座外壁的散热筋没有采用等厚等距的常规排布，靠近接线盒侧的筋条间距收窄1.2mm，筋条高度随接线盒安装座的轮廓做渐变削薄，既避开了接线盒出线端子的安装空间，又让接线盒工作时产生的局部热量能通过加密的筋条快速散出，不会在接线腔与机座的衔接处形成热堆积。散热筋的拔模斜度统一取1.5°，根部做R2的圆角过渡，铸造时不会出现铁水充型不足的冷隔缺陷，清砂工序也不用额外打磨筋条根部的残留砂块，单台机座的后处理工时能压缩近8分钟。脚座安装面的沉头孔位置特意做了0.3mm的位置度公差补偿，四个安装孔的中心距偏差控制在±0.15mm以内，现场安装时不用反复撬动机身调整对位，哪怕是混凝土基础的预埋螺栓存在小范围位置偏差，也能顺利穿入固定。输出轴的轴伸端没有做过长的悬臂设计，轴肩与轴承内圈的贴合面留了0.02mm的压紧余量，端盖止口与机座的配合面做了0.05mm的过盈设计，装配时用铜棒轻敲就能到位，不会出现止口咬死拆不开的情况，也能保证长期运行时转子的同轴度，避免轴承跑外圈的故障。接线盒的腔体内部留足了线缆弯折空间，进线口的密封槽尺寸适配常规的葛兰接头，盒盖与盒体的结合面做了一圈浅止口，不用额外加密封垫就能达到IP54的防护等级，户外安装时雨水不会顺着接缝渗入接线腔。吊环的安装位置选在机座重心正上方的凸台处，凸台厚度比常规设计加厚2mm，起吊时整个机身保持水平，不会出现倾斜磕碰端盖的情况。所有棱角处都做了小圆角过渡，没有尖锐的毛刺边，装配工人搬运时不会被割伤，喷涂漆面时也不会出现棱角处漆层过薄容易脱落的问题。
