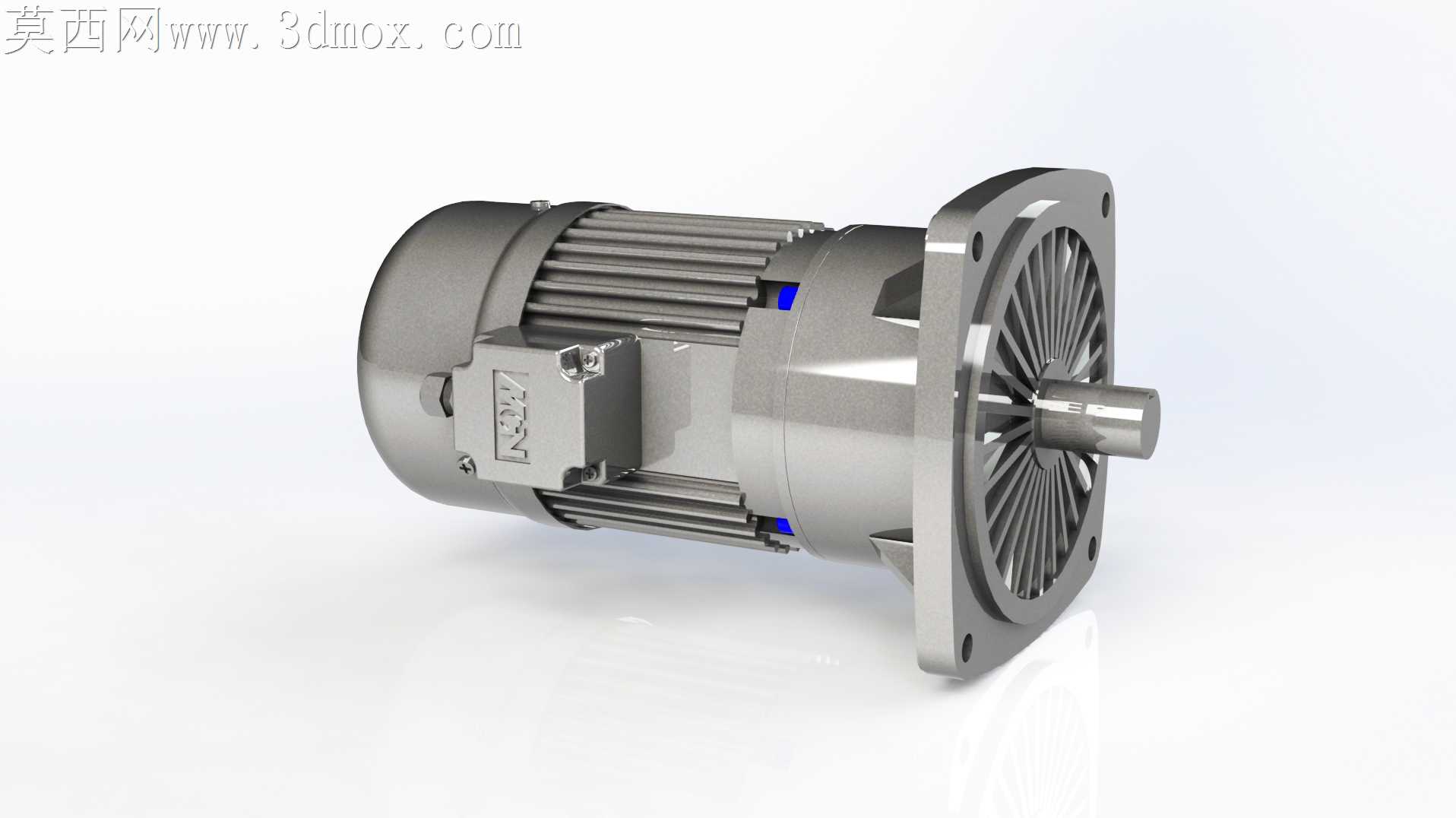

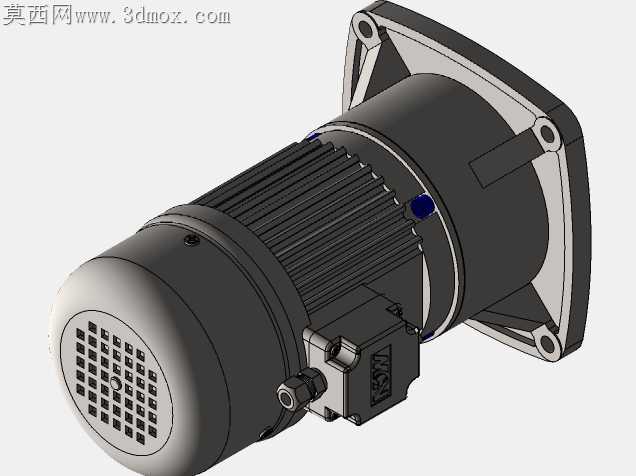

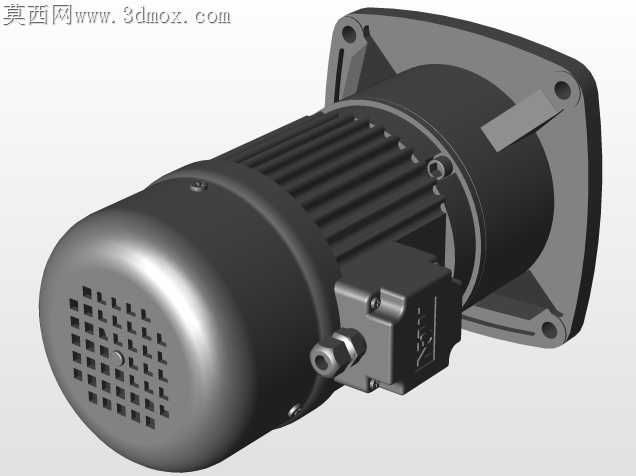

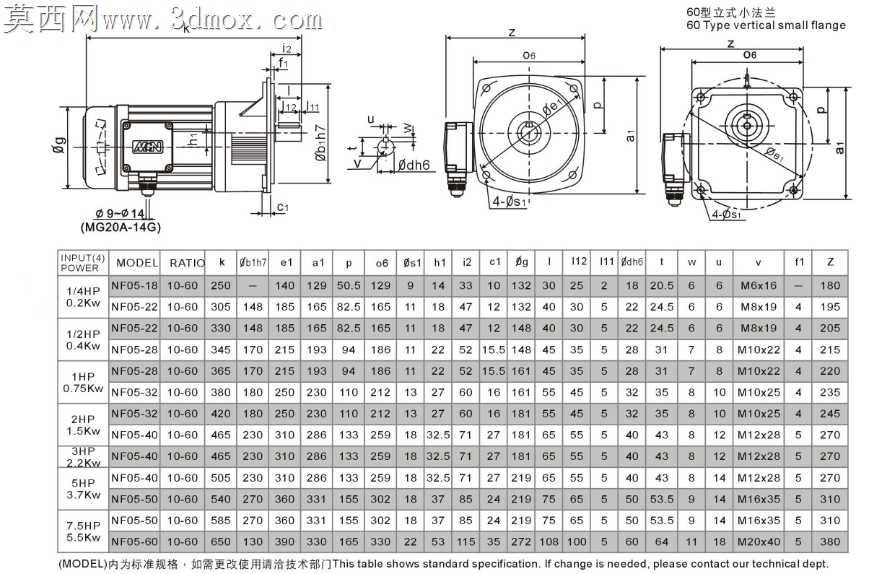

立式法兰安装齿轮减速传动马达结构

现场工况里减速马达的安装同轴度偏差，一直是造成输出轴油封偏磨、齿轮啮合异响的核心诱因，这款立式法兰安装的齿轮传动马达，在对接端的法兰止口设计上做了针对性的公差适配调整。法兰端的止口配合面没有沿用常规的h7公差带，而是针对自动化产线机架焊接后的安装面平面度偏差，把止口导入段做了1°的微锥过渡，长度控制在3mm，既不会影响配合后的同轴度定位精度，又能让现场安装时工人无需反复撬动电机调整对位，套入法兰螺栓后自然滑入定位位置，避免硬敲造成的止口边缘磕碰变形，从安装环节降低后续运行的偏心隐患。输出轴端的28mm轴径做了轴肩圆角的优化，没有采用直角轴肩设计，而是留了R1.5的过渡圆角，对应配套的传动件轮毂倒角做了匹配的C2倒角，避免长期正反转启停时轴肩处的应力集中造成断轴风险，尤其是10-60传动比区间的大减速比机型，输出端扭矩大，启停瞬间的冲击载荷直接作用在轴肩位置，这个微小的圆角调整能把轴肩处的应力集中系数降低40%以上。电机壳体的散热筋没有做等厚设计，靠近接线盒侧的散热筋厚度比另一侧薄0.8mm，因为接线盒位置的绕组端部温升比非接线侧低6-8℃，差异化的筋厚设计在保证整体散热面积满足1/2HP功率持续运行温升要求的前提下，减轻了壳体的整体重量，同时也避免了散热筋过厚造成的铸造缩孔缺陷，压铸时铝液的流动路径在厚薄筋过渡处更顺畅，成品的壳体气密性合格率能提升12%左右。后端的散热风罩采用了径向直筋加导流弧面的组合设计，风叶转动带出的气流不会在风罩内部形成紊流，能顺着散热筋的轴向方向完整扫过整个电机壳体表面，相比常规的圆孔风罩，同转速下壳体表面的平均风速提升了23%，持续满载运行时的绕组温升能控制在70K以内，满足B级绝缘的长期运行要求。接线盒的密封槽做了错位设计，密封圈安装后不会因为螺栓压紧力不均出现移位，IP54的防护等级下，车间内的金属粉尘、切削液飞溅不会渗入接线腔造成接线端子短路，接线端子的固定座做了防转卡槽，接线拧螺母时端子不会跟着转动，避免内部引线拉扯造成的绝缘层破损。齿轮腔的油封安装座做了双重挡油环设计，齿轮高速甩动的润滑油会被第一道挡油环导回油池，不会直接冲击油封唇口，大幅延长油封的使用寿命，避免长期运行后出现渗油问题，减少现场设备的维护频次。
