带蜗轮减速结构的微型直流驱动装置

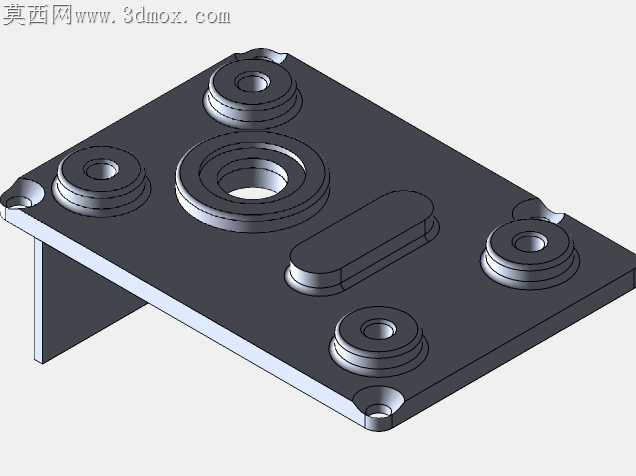

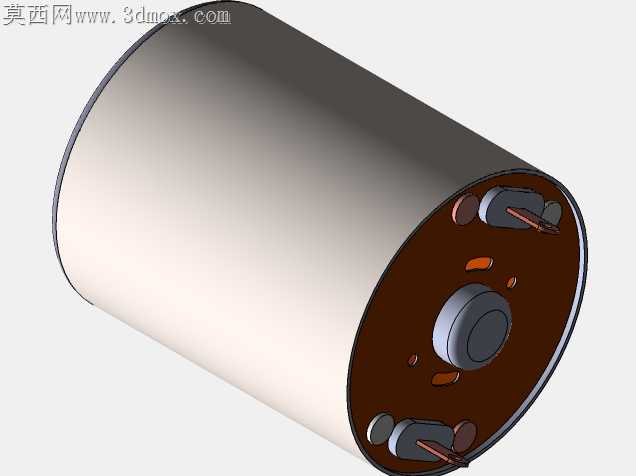

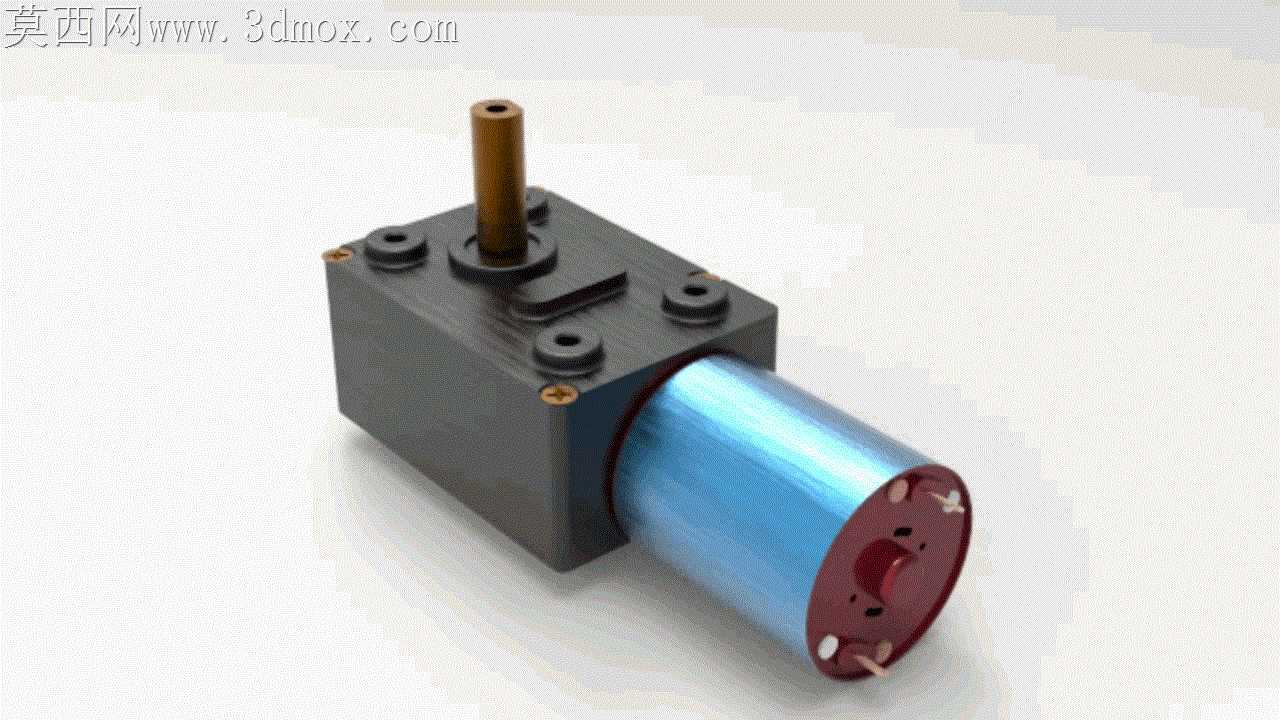

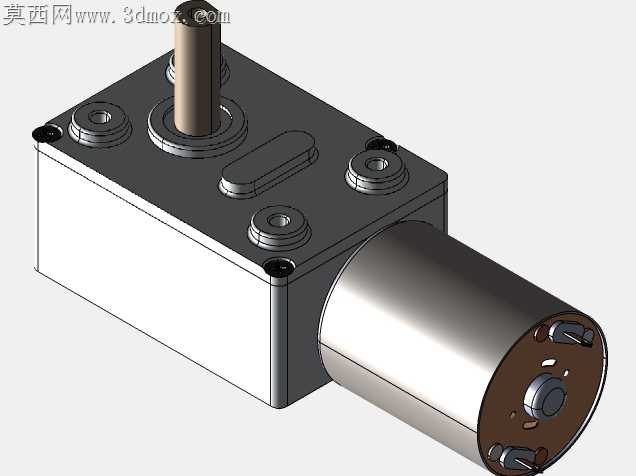

小尺寸直流驱动件常遇到输出扭矩不足、轴承受径向力易崩损的加工痛点，这款蜗轮减速结构的直流驱动装置，在箱体与电机壳的配合止口处做了0.02mm的公差带预留，避免过盈压装时铝制电机外壳被挤变形，导致内部转子扫膛。减速箱的上盖四个安装沉孔做了锪平深度的差异化处理，靠近输出轴的两个沉孔深度比另外两个深0.3mm，抵消压铸箱体成型时靠近轴座位置的轻微翘曲，装配后箱盖与箱体结合面不会出现局部缝隙，不用额外涂密封胶就能阻挡润滑脂从合模面渗漏。输出轴采用黄铜材质，轴端的安装孔做了铰孔处理，孔壁粗糙度控制在Ra1.6以内，压装配套的输出连接件时不会出现偏斜，轴根部的轴肩与箱体轴承孔的配合段留了0.1mm的退刀槽，车削加工时不会让刀具在轴根处留下凸台，装配时轴承能完全贴靠轴肩定位，不会出现轴承窜动的异响。电机尾部的端盖固定卡扣做了倒圆角处理，避免冲压成型时边角应力集中，长时间运转产生的振动不会让卡扣断裂脱落。蜗轮与蜗杆的啮合侧隙控制在0.05mm到0.08mm之间，既不会因为侧隙太小出现卡滞，也不会因为侧隙太大导致输出轴回转空程过大，带动小负载做定位动作时不会出现明显的位置偏差。箱体侧面的安装凸台做了加厚处理，凸台内的安装孔嵌了铜质衬套，用螺丝固定到设备支架上时，拧紧力矩稍大也不会把塑料材质的箱体凸台压裂。电机外壳的蓝色阳极氧化层做了封孔处理，在潮湿工况下使用也不会轻易出现氧化层脱落、壳体锈蚀的问题，尾部红色端盖的散热缺口做了去毛刺处理，不会划伤装配人员的手指，缺口的位置刚好对准内部碳刷的安装位，日常维护更换碳刷时不用完全拆开电机，从缺口处就能快速操作。输出轴的伸出长度做了适配性调整，比常规同规格减速电机的轴长短2mm，安装到紧凑空间的小型设备里时，不会因为轴伸过长和周边结构件发生运动干涉，轴表面做了滚花处理，和配套的传动轮连接时能传递更大的扭矩，不会出现打滑空转的情况。
