三轮摩托载水罐作业运输装置

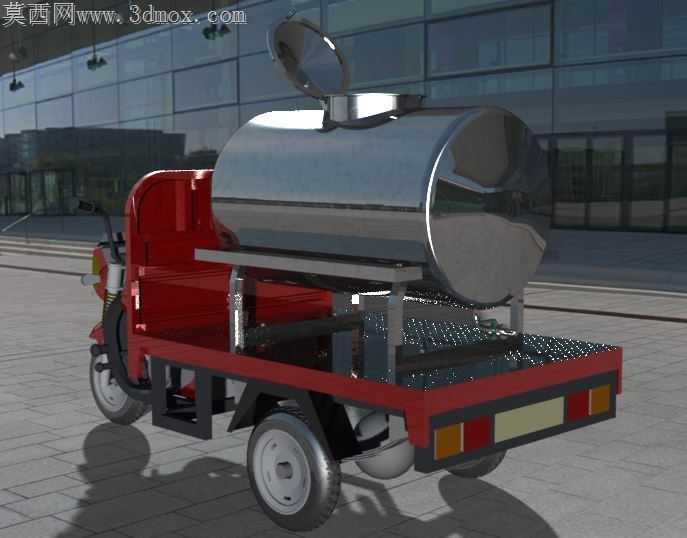

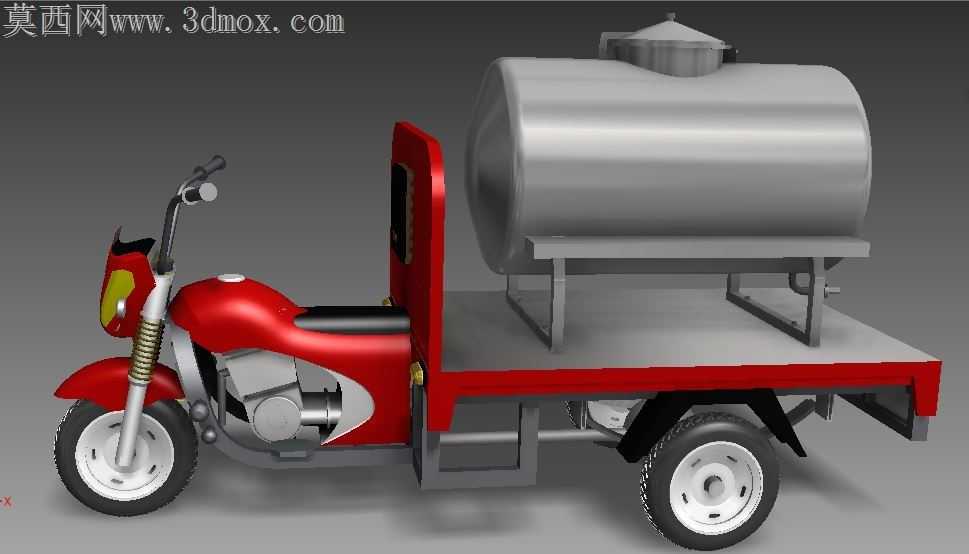

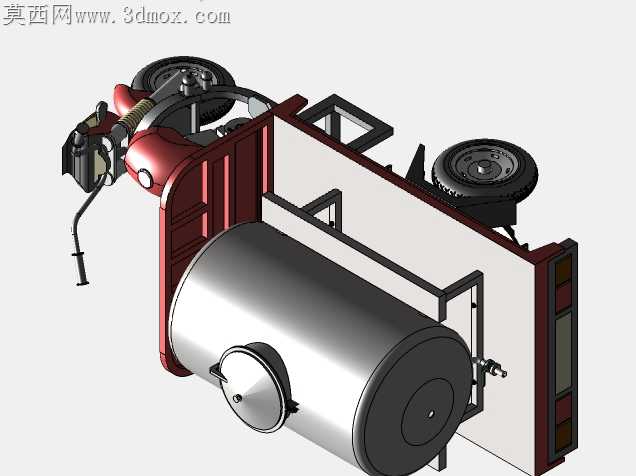

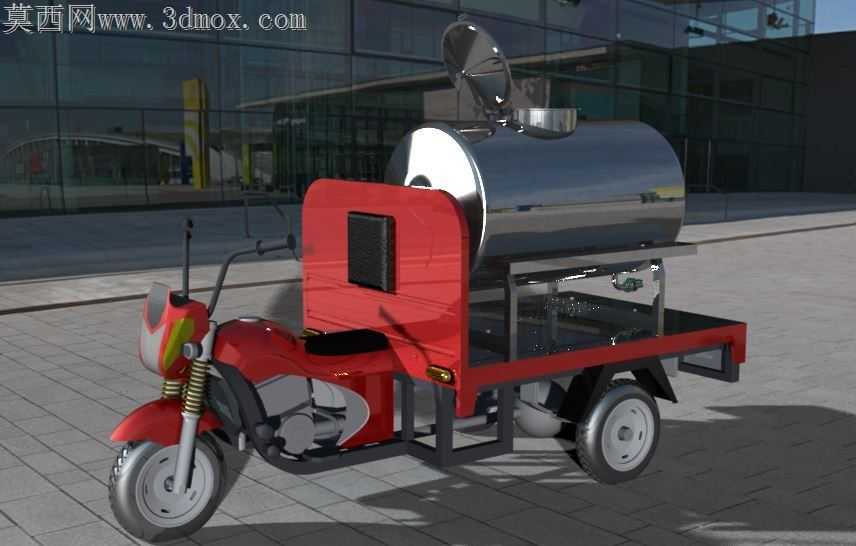

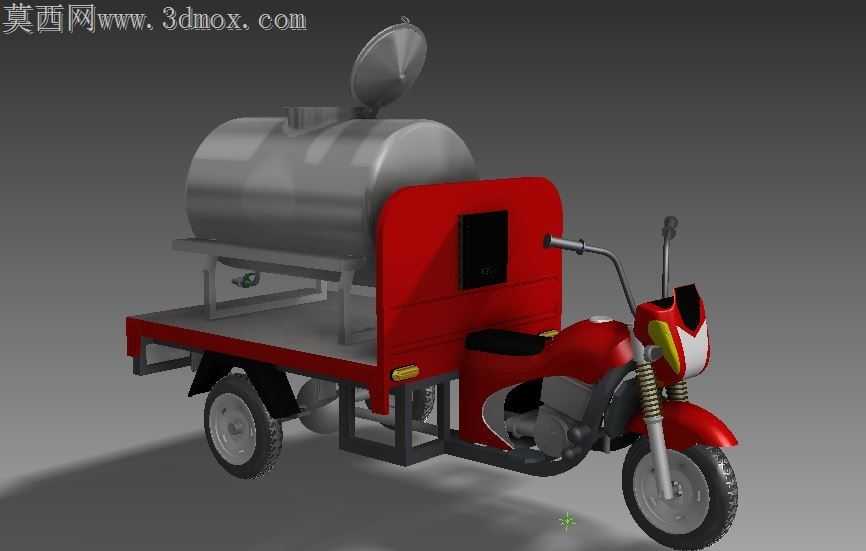

乡村窄路洒水、工地临时送水这类场景里，常规洒水车转弯半径大进不去，普通三轮拉水又容易出现罐体移位、洒漏、重心失衡的问题，这套载水装置的结构设计刚好戳中这些现场痛点。罐体采用卧式圆柱造型，没有做花哨的异形曲面，筒身滚压成型的工艺门槛低，乡镇小型五金厂就能加工，两端封头做了微弧压型，既避免直角焊缝处的应力集中，也能减少车辆颠簸时水体对罐壁的冲击，不会出现方罐在满水状态下焊缝被反复拉扯开裂的问题。罐体和三轮底盘的连接没有采用满焊固定，而是用四组带橡胶减震垫的U型抱箍锁紧，抱箍和底盘纵梁之间垫了5mm厚的耐油橡胶块，能过滤掉乡村土路颠簸带来的高频震动，避免罐体和车架硬连接出现的焊缝疲劳断裂，后期维护时松开抱箍就能单独吊下罐体检修，不用切割焊缝破坏车架防腐层。车头和罐体之间的红色挡板没有做整面密封，下半部分留了通风间隙，能给发动机留出散热风道，避免长时间爬坡时罐体挡住气流导致发动机过热，挡板上开的小检修口刚好对准罐体底部的阀门位置，站在车侧不用爬上车就能开关阀门、检修管路。罐体顶部的入孔盖做了偏心锁紧结构，盖沿嵌了一圈发泡硅胶密封条，车辆在坡度15度以内的村道行驶时不会出现溢水，入孔旁边预留的小平台刚好能站人操作，不用额外加装爬梯，减少整车自重。底盘货架的横梁做了加密排布，相邻横梁间距控制在30cm以内，就算罐体长期满载1000千克水，也不会出现货架横梁下凹变形的问题，后轮上方的挡泥板延伸到了罐体底部，能避免雨天泥水甩到罐底阀门和管路接头处，减少连接件的锈蚀速度。管路走线全部沿着车架纵梁内侧排布，用管卡每隔40cm固定一处，没有外露的悬空管线，过坑洼路段时不会被路边树枝剐蹭，也不会因为车辆颠簸出现管路接头松动漏水的问题。
