本田GX160/GX200通用小型汽油机化油器结构

　　做小型通用动力配套设计快十二年，经手的汽油机供油系统改型不下二十次，最常打交道的就是GX系列配套的浮子式化油器，这类部件是160/200cc排量单缸四冲程汽油机的核心供油部件，直接决定设备运行的怠速稳定性、负载响应速度与燃油经济性。这类化油器最核心的应用场景覆盖三大类民用小型动力设备：第一类是3-5kW等级的开架/静音汽油发电机组，作为家庭应急供电、户外作业临时供电的动力源供油部件，需要在突加突卸负载时快速调整供油量，避免电压大幅波动；第二类是250bar以下压力等级的高压清洗机，配套商用保洁、物业消杀、小型工程冲洗作业的动力端，需要在喷枪频繁启闭的负载突变工况下保持转速稳定，不会出现熄火或者转速飙升的问题；第三类是平板夯、小型抹光机、微耕机这类建筑与农用小型机械，作业时振动大、工况粉尘多，化油器需要具备一定的抗倾斜、抗杂质堵塞能力。

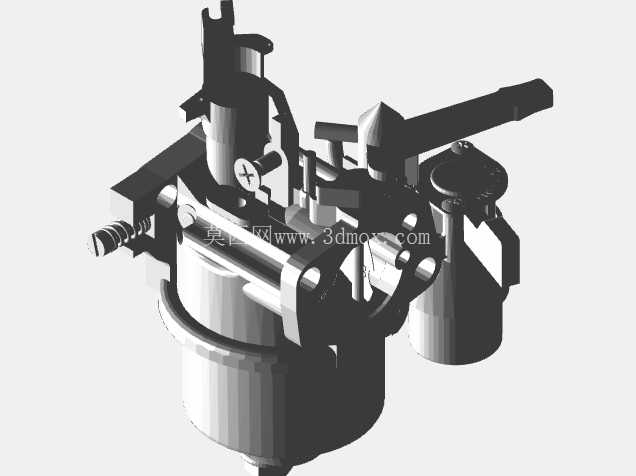

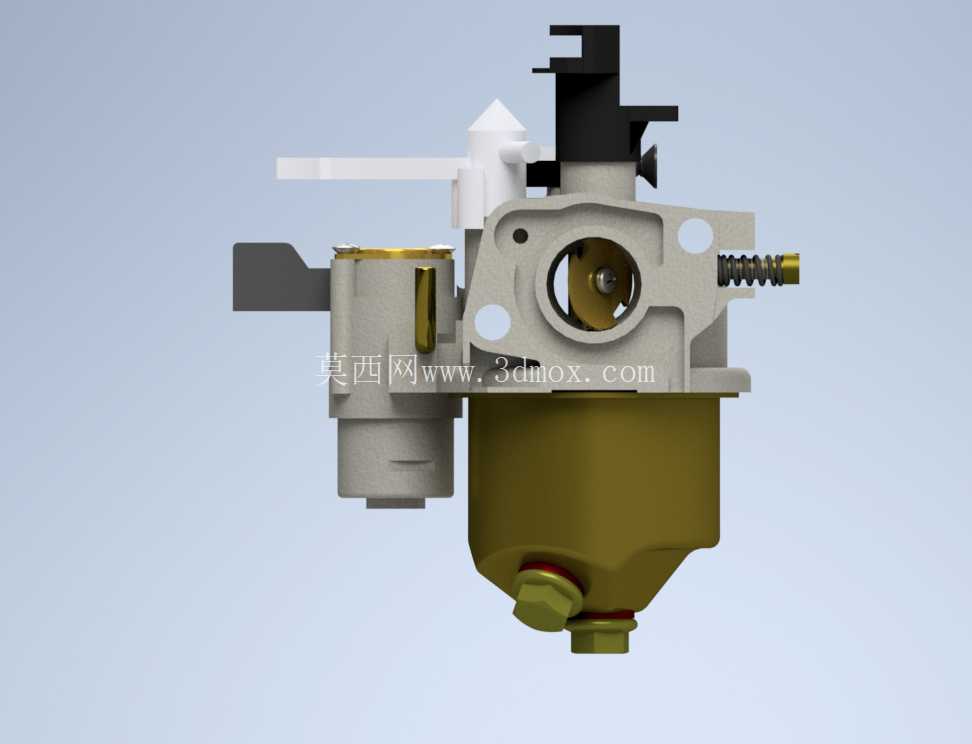

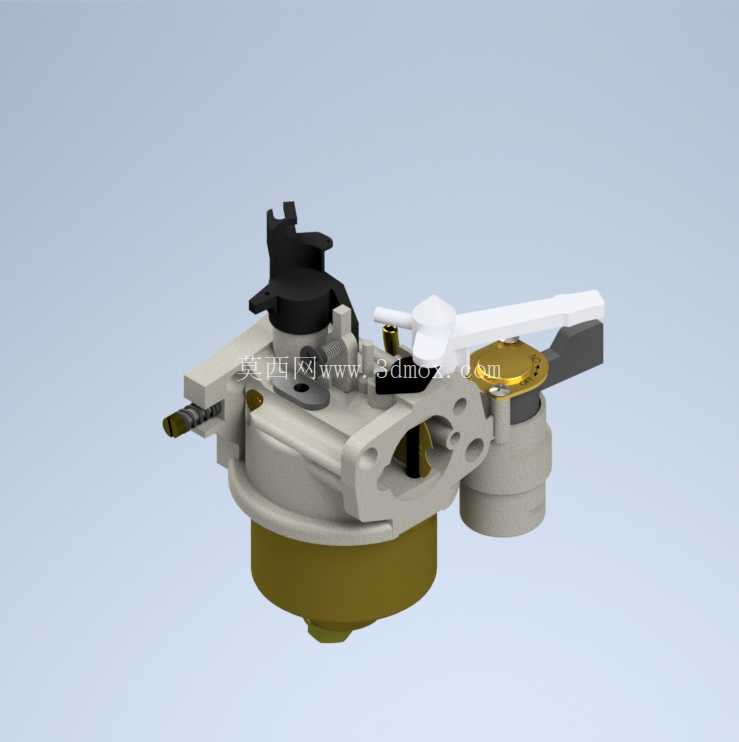

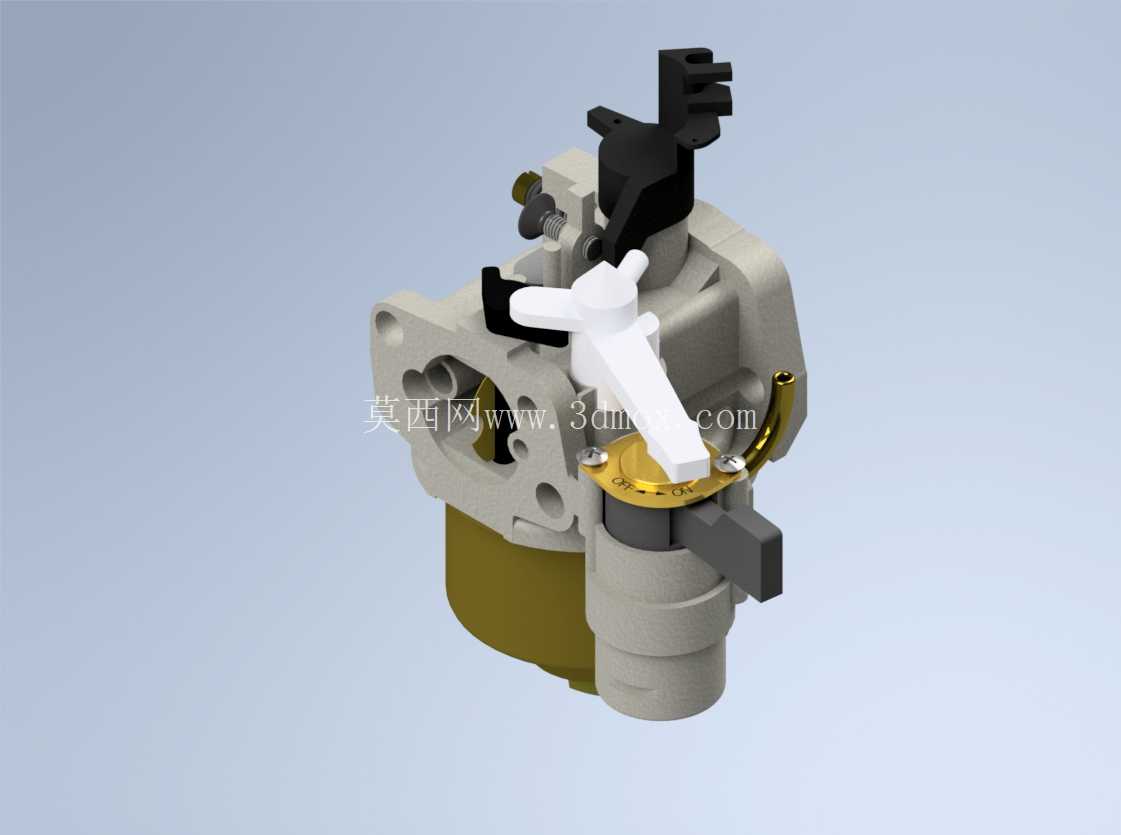

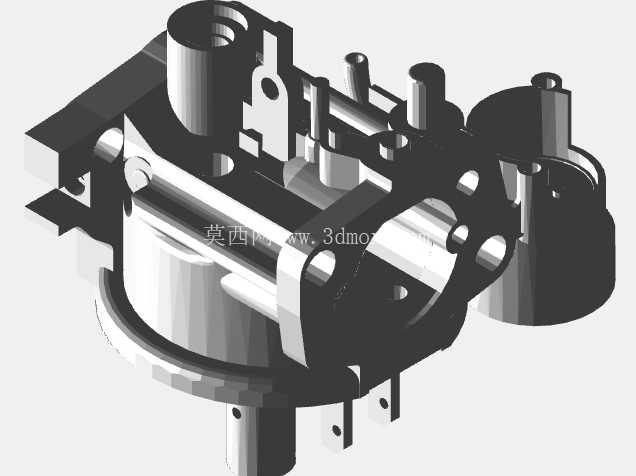

　　从结构功能来看，这款化油器采用经典的浮子室结构，下部的橄榄色储油腔通过浮子与针阀的配合维持稳定的油面高度，不管发动机处于什么节气门开度，都能保证主量孔、怠速量孔的供油压差稳定，不会因为油面波动出现混合气过浓或者过稀的问题。上部的进气喉管处集成了阻风门机构，冷机启动时关闭阻风门可以加浓混合气，降低低温启动难度，启动后随着机温上升逐步打开阻风门，就能进入正常运行工况。节气门侧的摇臂通过拉杆与发动机调速机构连接，会根据负载变化自动调整节气门开度，维持发动机额定转速稳定，侧面的怠速调整螺钉、混合气调整螺钉可以根据实际使用海拔、燃油品质微调供油参数，适配不同地域的使用需求。

　　设计这类化油器的时候，首先要卡准安装边界：与气缸盖进气口的连接法兰采用双螺栓固定结构，两个安装孔的中心距、法兰面的密封槽尺寸必须与缸盖进气口完全匹配，否则会出现进气漏气、混合气浓度异常的问题；化油器整体的安装高度不能超过油箱出油口的最低位置，否则停机时燃油无法依靠重力流入浮子室，会出现启动困难的问题；侧面的油门摇臂转动角度范围要和调速器的行程匹配，保证节气门从全闭到全开的过程中，调速拉杆不会出现卡滞或者行程不足的问题。

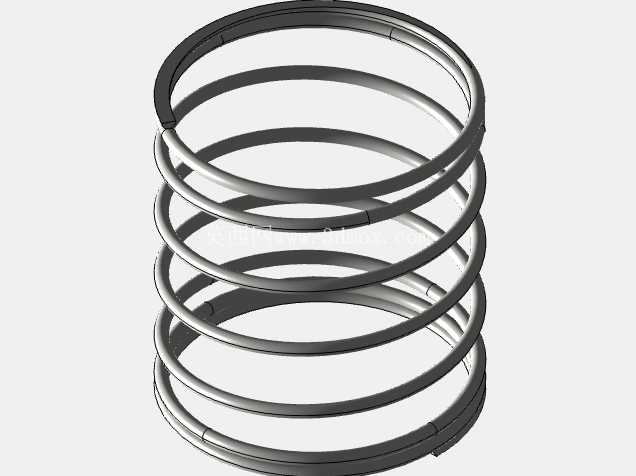

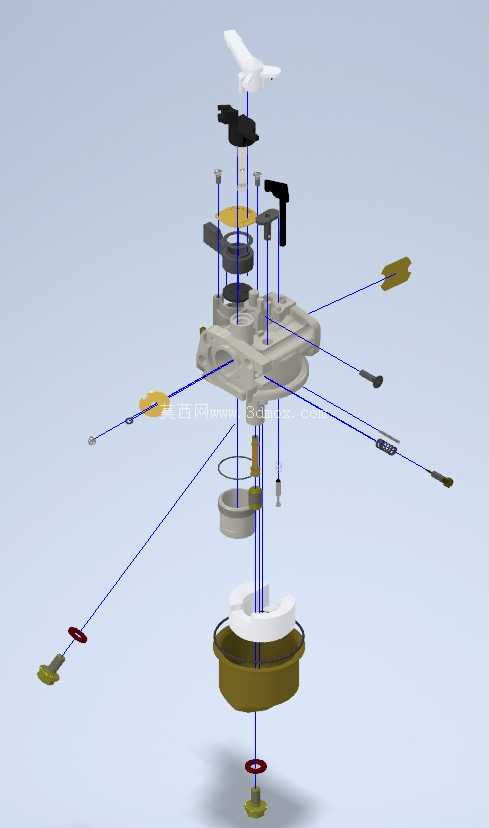

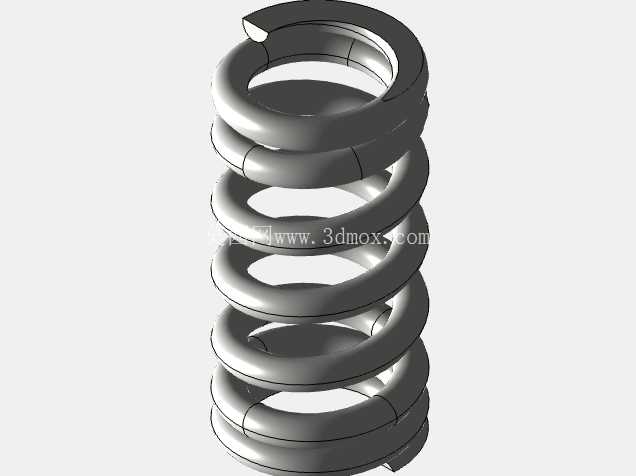

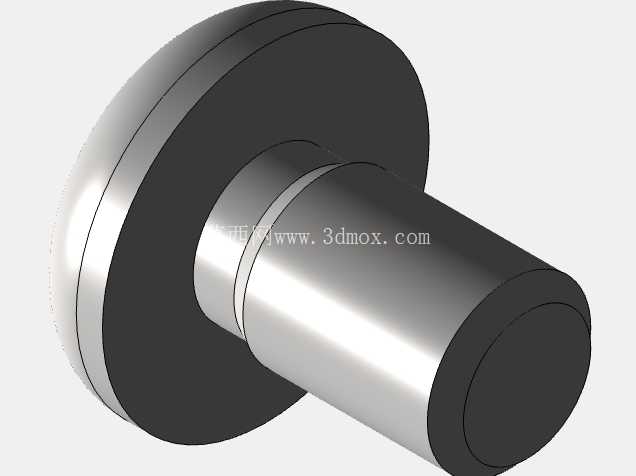

　　结构设计上还要考虑实际使用的可靠性：浮子室底部的放油螺钉可以定期排出沉积在油腔底部的水分与杂质，避免量孔堵塞；节气门轴与化油器本体的配合处采用密封结构，减少未计量的空气渗入，避免怠速不稳；主喷管处的空气补偿孔可以在不同节气门开度下引入适量空气，让燃油更好地雾化，提升燃烧效率，降低油耗与排放。很多刚接触小型动力设计的工程师容易忽略化油器的安装倾斜角度限制，这类浮子式化油器允许的最大持续倾斜角度一般不超过20度，如果设备作业时倾斜角度过大，浮子室的油面会倾斜，导致燃油直接从主喷管溢出，出现淹火花塞、漏油甚至飞车的问题，所以在配套微耕机、平板夯这类作业时会有一定倾斜的设备时，还要额外在化油器与缸盖之间增加角度调整垫片，保证化油器在常规作业姿态下保持水平。另外化油器的进气端需要匹配对应的空气滤清器接口尺寸，接口的直径、卡扣位置要和空滤总成完全适配，避免未经过滤的空气进入气缸，造成缸套、活塞的异常磨损。从建模细节来看，这个结构还原了所有核心配合部件的尺寸关系：浮子的铰接点位置、针阀的升程、量孔的通径、弹簧的预紧力都和实际量产部件一致，不管是做新设备的配套选型校核，还是做现有设备的故障维修模拟，都能直接参考结构关系，不需要反复测绘实物。
