这套直列四缸动力核心的装配结构,是民用乘用车动力单元最主流的结构形式,日常接触的1.0L到2.5L排量区间的家用燃油车型,绝大多数都采用这类直列四缸布局,相比三缸结构运转平顺性更优,相比V6布局结构更紧凑、制造成本更低,兼顾了动力输出平顺性与机舱布置便利性,是目前燃油车动力系统中应用占比最高的结构形式。

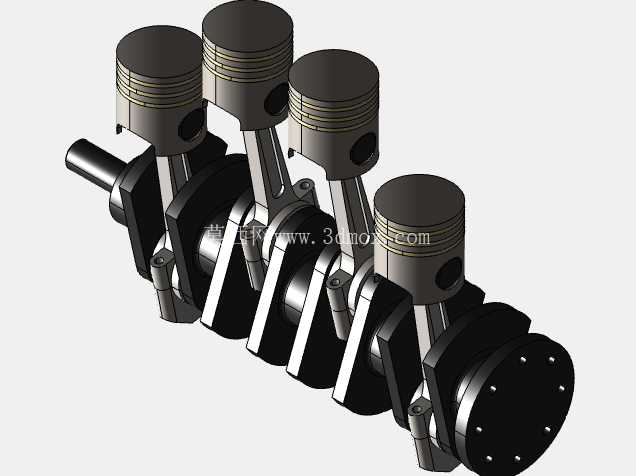

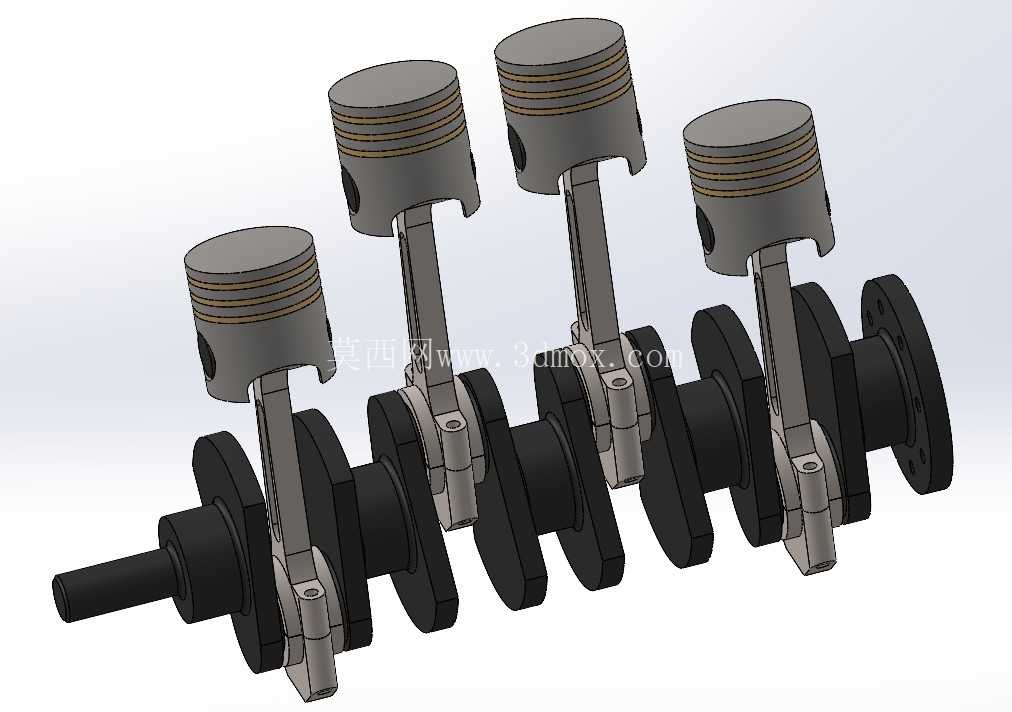

从实际功能来看,这套结构是内燃机将热能转化为机械能的核心载体,燃烧做功产生的高压燃气推动活塞做上下往复直线运动,通过连杆将力传递给曲轴,最终把直线运动转化为曲轴的旋转运动,向外输出扭矩驱动车辆行驶。整套装配结构包含四个活塞组件、四根连杆、一根整体式曲轴以及对应的定位连接结构,活塞头部设计有三道环槽,分别用来安装两道气环与一道油环,气环负责密封燃烧室的高压燃气,避免做功行程的气体漏入曲轴箱,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧。活塞销采用全浮式设计,工作状态下活塞销可在连杆小头衬套与活塞销座孔内自由转动,保证磨损均匀,延长部件使用寿命。
设计过程中首先要确定的是缸心距参数,也就是相邻两个气缸中心线的距离,这个参数直接决定了发动机整体长度方向的尺寸边界,直列四缸的缸心距需要平衡气缸壁强度与整机紧凑性,缸心距过小会导致气缸壁厚度不足,工作过程中容易出现变形漏气,缸心距过大则会增加发动机整体长度,给机舱布置带来压力,同时会增加曲轴的跨度,提升曲轴的弯曲变形风险。曲轴采用全支撑设计,也就是每个连杆轴颈两侧都设置有主轴颈,四个连杆轴颈对应四个气缸的做功位置,相邻连杆轴颈的夹角为180度,保证四个气缸的做功行程均匀错开,四缸发动机的做功间隔为180度曲轴转角,运转过程中始终有一个气缸处于做功行程,动力输出的连续性更好,震动更小。
连杆部分采用工字形截面设计,在保证足够强度与刚度的前提下尽可能降低自身重量,减少往复运动的惯性力,连杆大头采用剖分式结构,通过连杆螺栓与连杆盖连接,安装时需要严格按照规定扭矩拧紧,避免工作过程中出现连杆盖脱落的严重故障。曲轴的前端设计有皮带轮安装位与油封轴颈,后端则连接飞轮与离合器组件,主轴颈与连杆轴颈表面都设计有油道孔,发动机工作时机油泵输送的压力润滑油会通过曲轴内部的油道到达各个摩擦表面,形成压力润滑油膜,减少轴颈与轴瓦之间的磨损。
实际建模装配过程中,需要严格控制各个部件的配合间隙,活塞与气缸壁之间需要保留合适的配缸间隙,间隙过大会导致敲缸、漏气,间隙过小则会在热机状态下出现活塞卡滞的问题;连杆大头与曲轴连杆轴颈之间的轴瓦间隙需要控制在合理范围,保证润滑油膜能够正常形成,同时避免间隙过大产生机油压力过低的问题。装配时需要注意活塞的安装方向,活塞顶部的避让坑需要对应气门的位置,避免活塞运动到上止点时与气门发生碰撞,同时各个活塞环的开口需要相互错开一定角度,不能对齐,防止出现漏气窜油的问题。
从安装边界来看,整套曲柄连杆机构安装在气缸体与曲轴箱内部,曲轴的轴向定位通过止推片实现,控制曲轴的轴向窜动量在允许范围内,保证齿轮、皮带轮等附件的正常工作。这套结构的运动特性直接决定了发动机的运转平顺性与可靠性,建模过程中需要对各个运动部件进行运动干涉检查,模拟曲轴旋转720度的完整工作循环,确认活塞、连杆在运动全过程中不会与气缸体、曲轴箱等固定部件发生干涉,同时验证活塞在上止点、下止点位置时的余隙高度是否符合设计要求,避免出现碰撞风险。
